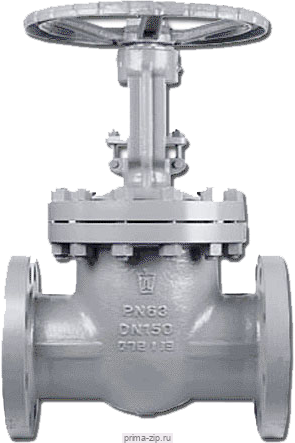

задвижка 30лс15нж

задвижка 30лс15нж
  • Цена сейчас: 0 руб. /шт с НДС
Задвижка 30лс15нж используются в качестве запорного устройства на технологических трубопроводах. Задвижки 30с15нж изготавливаются с фланцевым присоединением и имеют класс герметичности «А» по ГОСТ 9544-2005.

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 руб.
Вариант 2: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 руб.
Вариант 3: Ваш вариант доставки .
Стоимость доставки: 0 руб.

Описание задвижка 30лс15нж

ЗАДВИЖКА КЛИНОВАЯ ЗКЛ2
Ду (DN) 200 Ру (PN) 40
30лc15нж1 ХЛ1


Задвижка клиновая литая с фланцевым присоединением
Тип: ЗКЛ2
Ду (DN) номинальный размер (условный проход): 200 мм
Ру (PN) номинальное (условное) давление: 40 кгс/см2
Обозначение типа (таблица фигур): 30лс15нж1 ХЛ1
Материал корпуса: сталь 20ГЛ
Задвижка клиновая с выдвижным шпинделем изготавливается с фланцевым присоединением к трубопроводу.

Присоединительные размеры по ГОСТ 12815-80, исполнение 2.
Строительные длины по ГОСТ 3706-83.
Герметичность затвора по ГОСТ 9544-93 класс А.
Уплотнение шпинделя - сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
Направление подачи среды - с любой стороны магистральных фланцев.
Управление задвижки ручное маховиком.

Для увеличения картинки щелкните здесь
По заказу потребителя возможно изготовление магистральных фланцев корпуса задвижки с уплотнительной поверхностью исполнения 4 по ГОСТ 12815 (нестандартное исполнение дороже на 10%).

Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе таких задвижек необходимо делать пометку "газ".











Задвижка 30лс15нж используются в качестве запорного устройства на технологических трубопроводах. Задвижки 30с15нж изготавливаются с фланцевым присоединением и имеют класс герметичности «А» по ГОСТ 9544-2005.





Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Рабочее давление: 4,0 Мпа (40кгс/см2)



 Материал деталей задвижки 30лс15нж

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ с наплавкой, 20Х13
  • Шпиндель: 14Х17Н7
  • Гайка шпинделя:    латунь ЛС59-1
  • Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  • Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  • Болт откидной или анкерный: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Маховик: 20ГЛ
  • Редуктор: редуктор червячный
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13
  • Наплавка на клине: 13Х25Т



Условное обозначение

Условный проход Ду, мм


L, мм



Вес, кг

30лс15нж

50

250

23,00

30лс15нж

80

310

42,00

30лс15нж

100

350

61,00

30лс15нж

150

450

120,00

30лс15нж

200

419

194,00

30лс15нж

250

457

270,00

30лс15нж

300

500

383,00











Задвижка 30лс15нж используются в качестве запорного устройства на технологических трубопроводах. Задвижки 30с15нж изготавливаются с фланцевым присоединением и имеют класс герметичности «А» по ГОСТ 9544-2005.





Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Рабочее давление: 4,0 Мпа (40кгс/см2)



 Материал деталей задвижки 30лс15нж

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ с наплавкой, 20Х13
  • Шпиндель: 14Х17Н7
  • Гайка шпинделя:    латунь ЛС59-1
  • Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  • Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  • Болт откидной или анкерный: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Маховик: 20ГЛ
  • Редуктор: редуктор червячный
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13
  • Наплавка на клине: 13Х25Т



Условное обозначение

Условный проход Ду, мм


L, мм



Вес, кг

30лс15нж

50

250

23,00

30лс15нж

80

310

42,00

30лс15нж

100

350

61,00

30лс15нж

150

450

120,00

30лс15нж

200

419

194,00

30лс15нж

250

457

270,00

30лс15нж

300

500

383,00


задвижка 30лс15нж ду150 ру40


Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Рабочее давление: 4,0 Мпа (40кгс/см2)



 Материал деталей задвижки 30лс15нж

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ с наплавкой, 20Х13
  • Шпиндель: 14Х17Н7
  • Гайка шпинделя:    латунь ЛС59-1
  • Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  • Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  • Болт откидной или анкерный: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Маховик: 20ГЛ
  • Редуктор: редуктор червячный
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13
  • Наплавка на клине: 13Х25Т



Условное обозначение

Условный проход Ду, мм


L, мм



Вес, кг

30лс15нж

50

250

23,00

30лс15нж

80

310

42,00

30лс15нж

100

350

61,00

30лс15нж

150

450

120,00

30лс15нж

200

419

194,00

30лс15нж

250

457

270,00

30лс15нж

300

500

383,00

















Задвижка 30лс15нж используются в качестве запорного устройства на технологических трубопроводах. Задвижки 30с15нж изготавливаются с фланцевым присоединением и имеют класс герметичности «А» по ГОСТ 9544-2005.





Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -60°С до +450°С

Условия эксплуатации: ХЛ1

Минимальная температура окружающего воздуха: -60°С

Рабочее давление: 4,0 Мпа (40кгс/см2)



 Материал деталей задвижки 30лс15нж

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ с наплавкой, 20Х13
  • Шпиндель: 14Х17Н7
  • Гайка шпинделя:    латунь ЛС59-1
  • Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
  • Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
  • Болт откидной или анкерный: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Маховик: 20ГЛ
  • Редуктор: редуктор червячный
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13
  • Наплавка на клине: 13Х25Т



Условное обозначение

Условный проход Ду, мм


L, мм



Вес, кг

30лс15нж

50

250

23,00

30лс15нж

80

310

42,00

30лс15нж

100

350

61,00

30лс15нж

150

450

120,00

30лс15нж

200

419

194,00

30лс15нж

250

457

270,00

30лс15нж

300

500

383,00
