Торцовое уплотнение ОНП-45А
Описание Торцовое уплотнение ОНП-45А
Торцовые уплотнения типа ОНК, ОНП
| Описание | Техническая характеристика | ||
|
Двойные торцовые уплотнения типа ДНТ с автономным контуром циркуляции затворной жидкости и теплообменным устройством, применяются в центробежных нефтяных насосах, перекачивающих нефтепродукты и нефтехимические жидкости, содержащие сжиженные газы, а также сжиженные газы и жидкости сходные с указанными по химико-физическим свойствам. |
Максимальный перепад давления | МПа | 3,5 |
| Частота врашения вала насоса | с-1 | 60 | |
| Объемная концентрация твердых частиц в перекачиваемой среде | % | 0,2 | |
| Марка уплотнения | d | d1 | L | L1 |
| ОНК60 | 60 | 110 | 117 | 125 |
| ОНК70 | 70 | 20 | 117 | 125 |
| ОНК80 | 80 | 130 | 117 | 125 |
| ОНК90 | 90 | 140 | 117 | 125 |
| ОНП60 | 60 | 110 | 75 | 100 |
| ОНП70 | 70 | 120 | 75 | 100 |
| ОНП80 | 80 | 130 | 75 | 100 |
| ОНП90 | 90 | 140 | 75 | 100 |
Допустимая температура перекачиваемого продукта состовляет - для ОНК - 200°С, для ОНП - 100°С.
Ниже представлен полный список торцовых уплотнений выпускаемой под маркой ОНК, ОНП:
- ОНК45А, ОНК45Б, ОНК45В;
- ОНП45А;
- ОНП50А;
- ОНК50Б, ОНК50Л;
- ОНК55Б;
- ОНК65В.

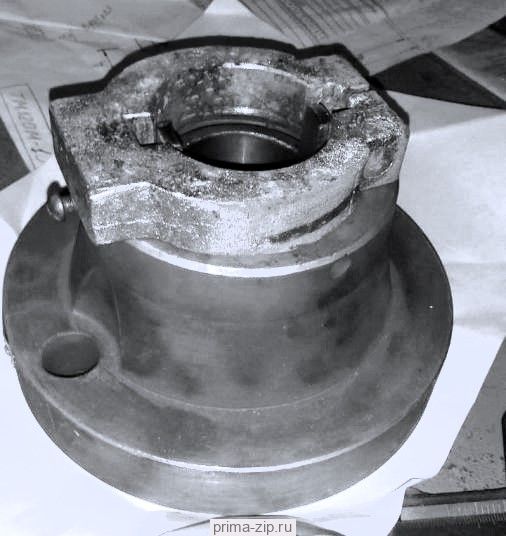

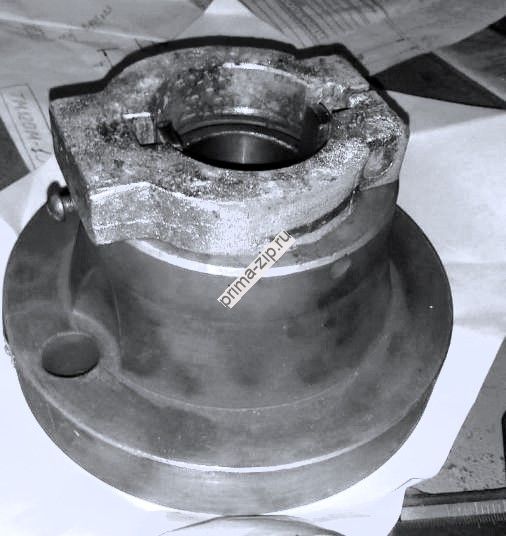

Торцовое уплотнение ОНП45-А
