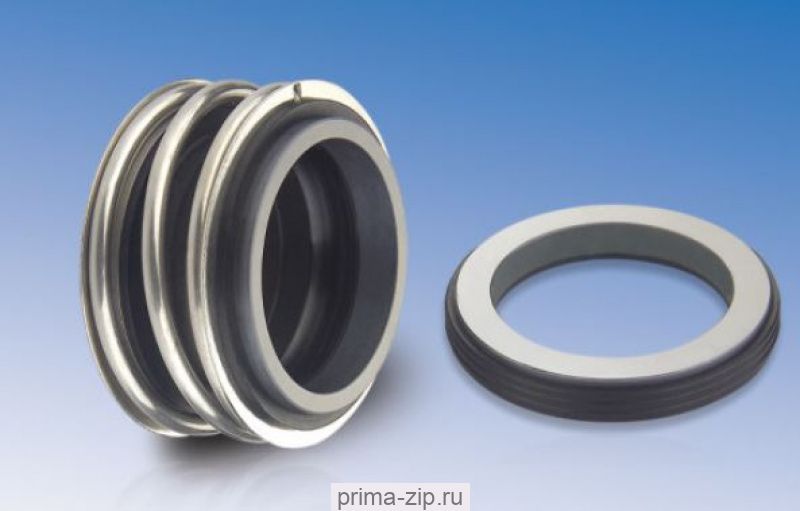

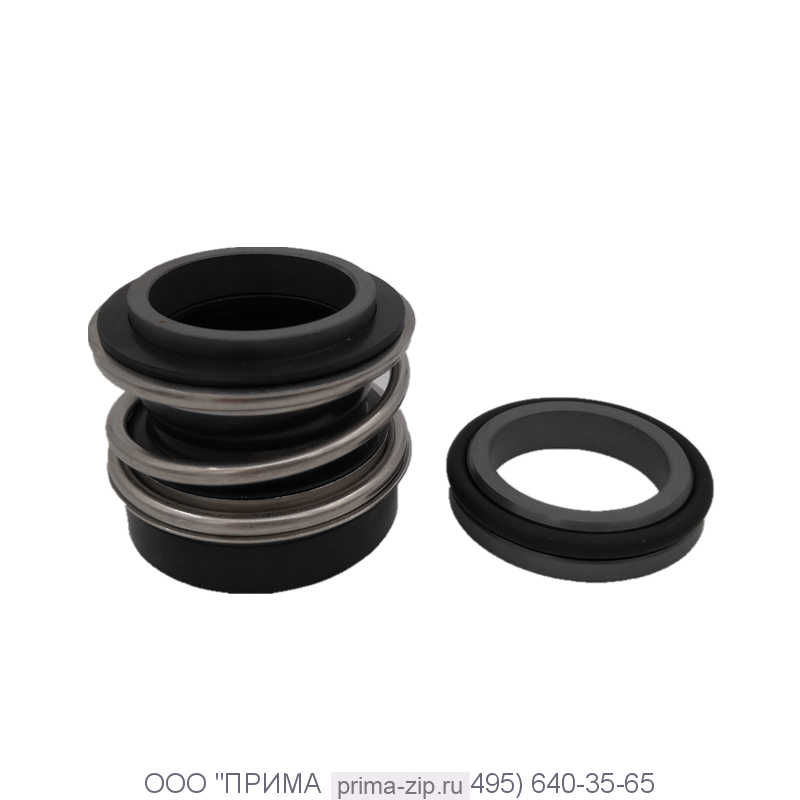

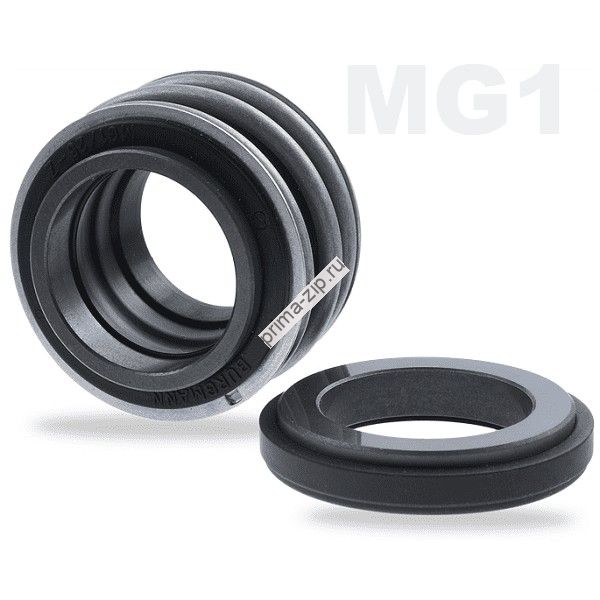

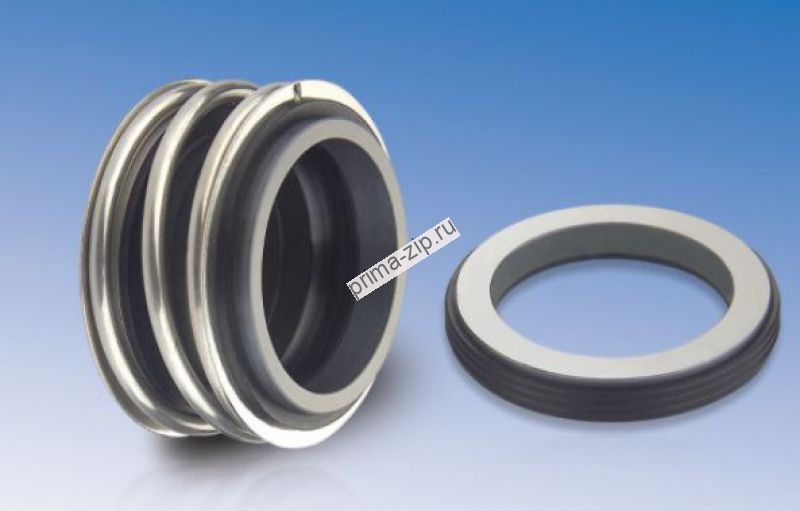

Торцевое уплотнение MG1/65 G60 Q1Q1VGG
Описание Торцевое уплотнение MG1/65 G60 Q1Q1VGG
Диаметр вала: 65 мм.
Длина:: MG1 - Короткая
Тип седла:: G60
Материал сильфона: Фторкаучук (Viton) – бензин, слабоагрессивные хим. жидкости, -20…+140°C
Пара трения: Карбид кремния по карбиду кремния – Q1Q1
Пара трения: Карбид кремния по карбиду кремния
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-65 | 65 | 93.5 | 85.0 | 40.0 | 11.0 | 85.4 | 13.0 |
Торцевое уплотнение MG1/65 G60 Q1Q1VGG
