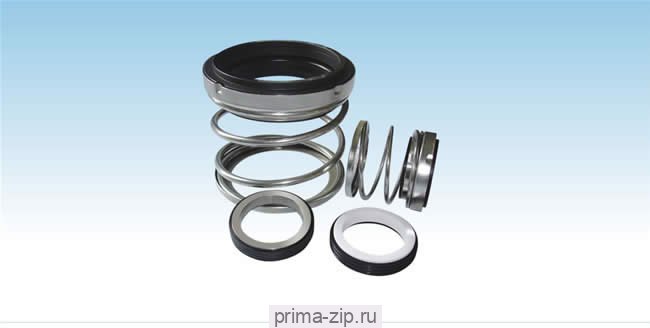

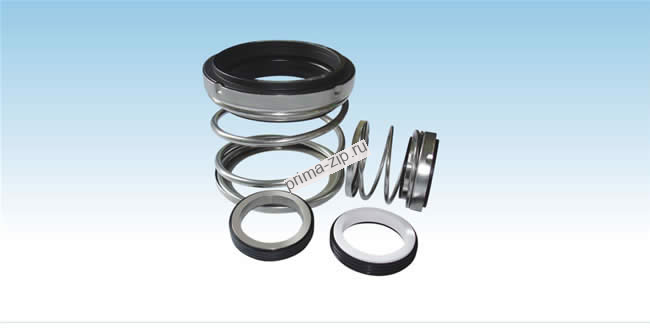

Торцевое уплотнение BS21-1,3/8"
Описание Торцевое уплотнение BS21-1,3/8"
Материалы частей торцевого уплотнения:
- Вращающейся части: CARBON/SiC/TC
- Стационарного кольца: Ceramic/SiC/TC
- Вторичные уплотнения: NBR/EPDM/VITON
- Пружины и прочие части: SS304/SS316
Назначение
Торцевое уплотнение типа 21 для валов насосов, компрессоров и миксеров.
Технические храктеристики
| Давление | Скорость | Температура | Среда |
| 1.2 МПа | 13 м/с | от -20 до 200 °C | Вода/масло/химические среды со слабой агрессивностью |
| Модель | D1 | D2 | D3 | D4 | L1 | L2 |
| BS21-1/2" | 12,7 | 27,8 | 23,81 | 26,99 | 20,64 | 8,7 |
| BS21-5/8" | 15,88 | 30,95 | 26,99 | 33,34 | 22,23 | 10,3 |
| BS21-3/4" | 19,05 | 34,15 | 30,16 | 36,51 | 22,23 | 10,3 |
| BS21-7/8" | 22,23 | 37,3 | 33,34 | 39,69 | 23,81 | 10,3 |
| BS21-1" | 25,4 | 40,5 | 42,85 | 49,2 | 25,4 | 10,3 |
| BS21-1,1/8" | 28,58 | 47,65 | 46,02 | 52,37 | 26,97 | 11,9 |
| BS21-1,1/4" | 31,75 | 50,8 | 49,2 | 55,55 | 26,97 | 11,9 |
| BS21-1,3/8" | 34,93 | 54 | 52,37 | 58,72 | 28,58 | 11,9 |
| BS21-1,1/2" | 38,1 | 57,15 | 55,55 | 61,9 | 28,58 | 11,9 |
| BS21-1,5/8" | 41,28 | 60,35 | 63,5 | 69,85 | 34,93 | 11,9 |
| BS21-1,3/4" | 44,45 | 63,5 | 66,68 | 73,03 | 34,93 | 11,9 |
| BS21-1,7/8" | 47,63 | 66,7 | 69,85 | 76,2 | 38,1 | 11,9 |
| BS21-2" | 50,8 | 69,85 | 73,03 | 80,95 | 38,1 | 13,5 |
| BS21-2,1/8" | 53,98 | 73,05 | 76,2 | 84,12 | 42,85 | 13,5 |
| BS21-2,1/4" | 57,15 | 76,2 | 79,38 | 87,3 | 42,85 | 13,5 |
| BS21-2,3/8" | 60,33 | 79,4 | 82,55 | 90,47 | 46,02 | 13,5 |
| BS21-2,1/2" | 63,5 | 82,55 | 84,91 | 93,65 | 46,02 | 13,5 |
| BS21-2,5/8 | 66,68 | 92,1 | 88,9 | 101,6 | 49,2 | 15,9 |
| BS21-2,3/4 | 69,85 | 95,25 | 95,25 | 104,78 | 49,2 | 15,9 |
| BS21-2,7/8" | 73,03 | 98,45 | 98,43 | 111,13 | 52,37 | 15,9 |
| BS21-3" | 76,2 | 101,6 | 101,6 | 114,3 | 52,37 | 15,9 |
| BS21-3,1/8" | 79,38 | 111,15 | 104,78 | 120,65 | 55,55 | 19,9 |
| BS21-3,1/4" | 82,55 | 114,3 | 107,95 | 123,83 | 55,55 | 19,9 |
| BS21-3,3/8" | 85,73 | 117,5 | 114,3 | 133,35 | 55,55 | 19,9 |
| BS21-3,1/2" | 88,9 | 120,65 | 117,48 | 136,53 | 55,55 | 19,9 |
| BS21-3,5/8" | 92,08 | 123,85 | 120,65 | 139,7 | 58,72 | 19,9 |
| BS21-3,3/4" | 95,25 | 127 | 123,83 | 142,88 | 58,72 | 19,9 |
| BS21-3,7/8" | 98,43 | 130,2 | 127 | 146,05 | 61,9 | 19,9 |
| BS21-4" | 101,6 | 133,35 | 130,18 | 149,23 | 61,9 | 19,9 |
