Торцевое уплотнение MG13/60-Z

10 796 руб.

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Самовывоз по адресу : г.Москва, ул.Мироновская 2
4Другой вариант доставки .

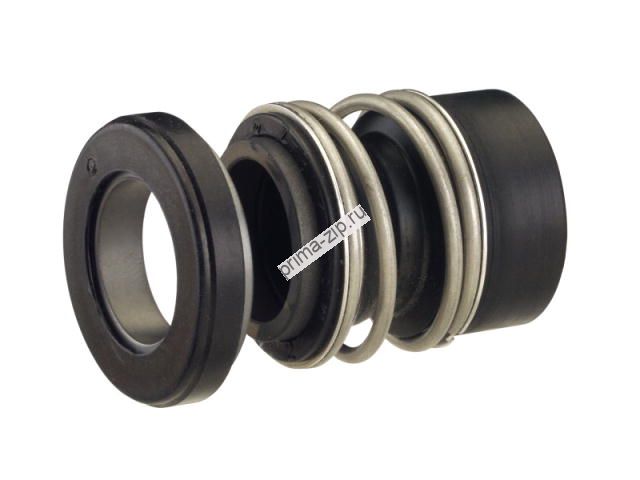

Торцевое уплотнение MG13. Классификация данного изделия (т.е. наименования, номера позиций, размеры) аналогична классификации MG1. Отличие состоит в удлинении цилиндрической части сильфона, которое позволяет обеспечить требуемую нормативами EN 12756 (DIN 24960) монтажную длину. Конструкция дополнена контркольцами G6 или G60.

Применяется в насосах -

Alfa Laval ALC; Ebara 3M, Lowara, KSB Etanorm, Etachrom; WILO MVI, IPL, DPL, MHI; Grundfos CDM, NK, NB, NPB; Calpeda GM, MXS; Иртыш; ЦМЛ; и т. д.

Аналог торцевых уплотнений -

Aesseal B02, B012, B013, BP02; Roten L3, L3K, L3N, BURGMANN MG1S20, SNMG20, BSMGS20 BURGMANN MG-1, KROMA NM-1, SNMG-1, BSMG-1, BURGMANN MG-12 , KROMA NM-12, SNMG-12, BSMG-12 ; KROMA NM-13, SNMG-13, BSMG-13.

Технические характеристики -

Температура от -20°С....+200°С

Давление до 12 атм

Линейная скорость 12 м/с

Материал исполнения -

Вращающаяся часть: графит/карбид кремния/карбид вольфрама

Неподвижное кольцо: карбид кремния/керамика/карбид вольфрама

Уплотнение: Nbr/ Epdm/ Viton/ Silicon

Пружина и металлические части: 08х18н10/ 03Х17Н14М3

Диаметр вала d1	Длина в рабочем состояние				d3	D1	D2	D3	L1	L2	L3	L4
Диаметр вала d1	MG1	MG12	MG13	MG1S20	d3	D1	D2	D3	L1	L2	L3	L4
10	14,7	26	33,5	25,5	22	21	19,2	24,6	6,5	6,5	9	10
12	15,2	26	33,5	25,5	24,5	23	21,6	27,8	6,5	5,5	9	10
14	17,2	28,5	33,5	25,5	28	25	24,6	31	6,5	5,5	10,5	10
15	17,2	28,5	33,5	25,5	28	27	24,6	31	6,5	6,5	10,5	10
16	17,2	28,5	33,5	25,5	28	27	28	31	6,5	7,5	10,5	10
18	19,7	30,1	37,7	25,5	31,5	33	30	34,2	7,5	8	10,5	11,4
19	21,7	30,1	37,7	25,5	36,5	35	35	34,2	7,5	7,5	10,5	11,4
20	21,7	30,1	37,7	25,5	36,5	35	35	35,7	7,5	7,5	10,5	11,4
22	21,7	30,1	37,7	25,5	36,5	37	35	37,3	7,5	7,5	10,5	11,4
24	22,7	32,7	42,7	25,5	42	39	38	40,5	7,5	7,5	10,5	11,4
25	23,2	32,7	42,7	25,5	42	40	38	40,5	7,5	7,5	10,5	11,4
28	26,7	35,2	42,7	33,5	48,5	43	42	46,7	7,5	9	12	11,4
30	26,7	35,2	42,7	33,5	48,5	45	45	50,8	7,5	10,5	12	11,4
32	27,7	35,2	47,7	33,5	53	48	48	50,8	7,5	10,5	12	11,4
33	27,7	35,2	47,7	33,5	53	48	50	54	7,5	11	12	11,4
35	28,7	35,2	47,7	33,5	56,5	50	52	54	7,5	11	12	11,4
38	30,2	36,2	46,2	33,5	58,5	56	55	57,2	9	10,5	12	14
40	30,2	36,2	46,2	33,5	61,5	58	58	60,4	9	10,8	12	14
42	30,2	36,2	51,2	41,5	65	61	62	63,5	9	12	12	14
43	30,2	36,2	51,2	41,5	65	61	62	63,5	9	12	12	14
45	30,2	36,2	51,2	41,5	67,5	63	64	63,5	9	11,5	12	14
48	30,7	36,2	51,2	41,5	70	66	68,4	66,7	9	11,5	12	14
50	30,7	38,2	50,7	41,5	73,5	70	69,3	69,9	9,5	11,5	13,5	15
53	33,2	36,7	59,2	41,5	78	73	72,3	73,1	11	12,5	13,5	15
55	35,2	36,7	59,2	41,5	80,5	75	75,4	76,2	11	13,5	13,5	15
58	37,2	41,7	59,2	41,5	85	78	78,4	79,4	11	13,5	13,5	15
60	38,2	41,7	59,2	41,5	88	80	80,4	79,4	11	13,5	13,5	15
65	40,2	41,7	69,2	49,5	93	85	85,4	92,1	11	13	16	15
68	40,2	41,3	69	49,5	96	90	91,5	95,3	11,5	13,7	16	18
70	40,2	49	69	49,5	99	92	92	95,3	11,5	13	16	18
75	40,2	49	69	52,5	107	97	99	102	11,5	14	16	18
80	40,2	48,2	78,2	56,5	112	105	104	114	12	15	20	18,3
85	41,2	46,2	76,2	56,5	120	110	109	118	14	15	20	18,3
90	45,2	51,2	76,2	59,5	127	115	114	124	14	15	20	18,3
95	46,2	51,2	76,2	59,5	132	120	120,3	127	14	16	20	17,3
100	47,2	51,2	76,2	62,5	137	125	123,3	133	14	16	20	17,3
