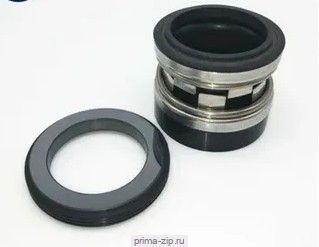

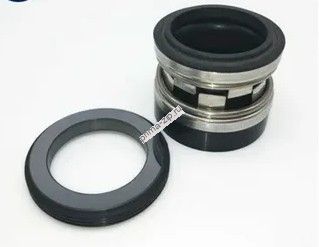

Уплотнение торцевое 38мм Т2100К/AR1C1/M
Описание Уплотнение торцевое 38мм Т2100К/AR1C1/M
Условное обозначение уплотнения - 0380/T2100/К/AR1C1/M
|
030 – код размера диаметра вала (38 мм) |
|
|
2100 - тип уплотнения (резиновый сильфон) |
|
|
К – длина уплотнения ( L3+) |
|
|
G - тип резины (этиленпропиленовый каучук) |
|
|
A - тип резины (фторкаучук) |
|
|
вращающаяся часть |
R - материал вращающегося кольца (графит пропитанный смолой) 1 - материал металлических частей |
|
неподвижная часть |
C - материал неподвижного кольца (седло) 1 - материал пружины |
|
M - тип седла |
|
МОДЕЛЬ |
d1 |
d3 |
d2 |
L1 |
S |
K |
D |
|
2100-10 |
10 |
20 |
21 |
5 |
15,2 |
27,7 |
35,2 |
|
2100-12 |
12 |
22 |
23 |
6 |
15,2 |
26,7 |
34,2 |
|
2100-14 |
14 |
24 |
25 |
6 |
15,2 |
29,2 |
34,2 |
|
2100-15 |
15 |
25 |
26 |
6 |
15,2 |
29,2 |
34,2 |
|
2100-16 |
16 |
26 |
27 |
6 |
15.2 |
29,2 |
34,2 |
|
2100-18 |
18 |
32 |
33 |
6 |
20.2 |
31.7 |
39.2 |
|
2100-20 |
20 |
34 |
35 |
6 |
20,2 |
31,7 |
39.2 |
|
2100-22 |
22 |
36 |
37 |
6 |
20,2 |
31,7 |
39.2 |
|
2100-24 |
24 |
38 |
39 |
6 |
20,2 |
34.2 |
44.2 |
|
2100-25 |
25 |
39 |
40 |
6 |
20,2 |
34.2 |
44.2 |
|
2100-28 |
28 |
42 |
43 |
6 |
26,2 |
36.7 |
44.2 |
|
2100-30 |
30 |
44 |
45 |
7 |
26.2 |
35.7 |
43.2 |
|
2100-32 |
32 |
46 |
48 |
7 |
26.2 |
35.7 |
48.2 |
|
2100-33 |
33 |
47 |
48 |
7 |
26.2 |
35.7 |
48.2 |
|
2100-35 |
35 |
49 |
50 |
8 |
26.2 |
34.7 |
47.2 |
|
2100-38 |
38 |
54 |
56 |
8 |
30.2 |
37.2 |
47.2 |
|
2100-40 |
40 |
56 |
58 |
8 |
30.2 |
37.2 |
47.2 |
|
2100-43 |
43 |
59 |
61 |
8 |
30.2 |
37.2 |
52.2 |
|
2100-45 |
45 |
61 |
63 |
8 |
30.2 |
37.2 |
52.2 |
|
2100-48 |
48 |
64 |
66 |
10 |
30.2 |
35.2 |
50.2 |
|
2100-50 |
50 |
66 |
70 |
10 |
30.2 |
37.7 |
50.2 |
|
2100-53 |
53 |
69 |
73 |
10 |
30.2 |
37.7 |
60.2 |
|
2100-55 |
55 |
71 |
75 |
10 |
30.2 |
37.7 |
60.2 |
|
2100-58 |
58 |
78 |
78 |
10 |
33.2 |
42.7 |
60.2 |
|
2100-60 |
60 |
80 |
80 |
12 |
33.2 |
40.7 |
58.2 |
|
2100-63 |
63 |
83 |
83 |
12 |
33.2 |
40.7 |
58.2 |
|
2100-65 |
65 |
85 |
85 |
12 |
33.2 |
40.7 |
68.2 |
|
2100-68 |
68 |
88 |
90 |
12 |
33.2 |
40.7 |
68.2 |
|
2100-70 |
70 |
90 |
92 |
12 |
33.2 |
48.2 |
68.2 |
|
2100-75 |
75 |
99 |
97 |
12 |
40.2 |
48.2 |
68.2 |
|
2100-80 |
80 |
104 |
105 |
14 |
40.2 |
47.7 |
77.7 |
|
2100-85 |
85 |
109 |
110 |
14 |
40.2 |
47.7 |
77.7 |
|
2100-90 |
90 |
114 |
115 |
14 |
40.2 |
52.7 |
77.7 |
|
2100-95 |
95 |
119 |
120 |
14 |
40.2 |
52.7 |
77.7 |
|
2100-100 |
100 |
124 |
125 |
14 |
40.2 |
52.7 |
77.7 |
Данная продукция эффективно используется в пищевой промышленности, сфере переработки сточных вод и бытовых отходов, в фармацевтической промышленности, в целлюлозно-бумажной, нефтедобывающей и нефтеперерабатывающей промышленности, а также в иных отраслях.
 |
 |
 |
| Размеры вращающейся части, мм | Седло типа «M» | Седло типа «BS» |
| D1 диаметр вала |
D3 | D4 | L3 короткое /S/ |
L3+ стандартное /K/ |
D6 для “M” |
D6 для “BS” |
D7 | L4 | L6 | L8 |
| 10 | 20 | 22 | 15 | 27,5 | 15 | 17 | 21 | 5,0 | 4 | 6,8 |
| 12 | 22 | 24 | 15 | 26,5 | 17 | 19 | 23 | 6,0 | 4 | 6,8 |
| 14 | 24 | 26 | 15 | 29,0 | 19 | 21 | 25 | 6,0 | 4 | 6,8 |
| 15 | 25 | 27 | 15 | 29,0 | 20 | 22 | 26 | 6,0 | 4 | 6,8 |
| 16 | 26 | 28 | 15 | 29,0 | 23 | 23 | 27 | 6,0 | 4 | 6,8 |
| 18 | 32 | 34 | 20 | 31,5 | 25 | 27 | 33 | 6,0 | 5 | 7,0 |
| 20 | 34 | 36 | 20 | 31,5 | 27 | 29 | 35 | 6,0 | 5 | 7,0 |
| 22 | 36 | 38 | 20 | 31,5 | 29 | 31 | 37 | 6,0 | 5 | 7,0 |
| 24 | 38 | 40 | 20 | 34,0 | 31 | 33 | 39 | 6,0 | 5 | 7,0 |
| 25 | 39 | 41 | 20 | 34,0 | 32 | 34 | 40 | 6,0 | 5 | 7,0 |
| 28 | 42 | 44 | 26 | 36,5 | 35 | 37 | 43 | 6,0 | 5 | 7,0 |
| 30 | 44 | 46 | 26 | 35,5 | 37 | 39 | 45 | 7,0 | 5 | 8,0 |
| 32 | 46 | 48 | 26 | 35,5 | 40 | 42 | 48 | 7,0 | 5 | 8,0 |
| 33 | 47 | 49 | 26 | 35,5 | 40 | 42 | 48 | 7,0 | 5 | 8,0 |
| 35 | 49 | 51 | 26 | 34,5 | 42 | 44 | 50 | 8,0 | 5 | 9,0 |
| 38 | 54 | 58 | 30 | 37,0 | 47 | 49 | 56 | 8,0 | 6 | 9,0 |
| 40 | 56 | 60 | 30 | 37,0 | 49 | 52 | 58 | 8,0 | 6 | 9,0 |
| 43 | 59 | 63 | 30 | 37,0 | 52 | 54 | 61 | 8,0 | 6 | 9,0 |
| 45 | 61 | 65 | 30 | 37,0 | 54 | 57 | 63 | 8,0 | 6 | 9,0 |
| 48 | 64 | 68 | 30 | 35,0 | 57 | 58 | 66 | 10,0 | 6 | 11,0 |
| 50 | 66 | 70 | 30 | 37,5 | 60 | 62 | 70 | 10,0 | 6 | 11,0 |
| 53 | 69 | 73 | 30 | 37,5 | 63 | 65 | 73 | 10,0 | 6 | 11,0 |
| 55 | 71 | 75 | 30 | 37,5 | 65 | 67 | 75 | 10,0 | 6 | 11,0 |
| 58 | 78 | 83 | 33 | 42,5 | 68 | 70 | 78 | 10,0 | 6 | 10,7 |
| 60 | 80 | 85 | 33 | 40,5 | 70 | 72 | 80 | 12,0 | 6 | 12,7 |
| 63 | 83 | 88 | 33 | 40,5 | 75 | 75 | 83 | 12,0 | 6 | 12,7 |
| 65 | 85 | 90 | 33 | 40,5 | 77 | 77 | 85 | 12,0 | 6 | 12,7 |
| 68 | 88 | 93 | 33 | 40,5 | 81 | 81 | 90 | 12,0 | 7 | 12,7 |
| 70 | 90 | 95 | 33 | 48,0 | 83 | 84 | 92 | 12,0 | 7 | 12,7 |
