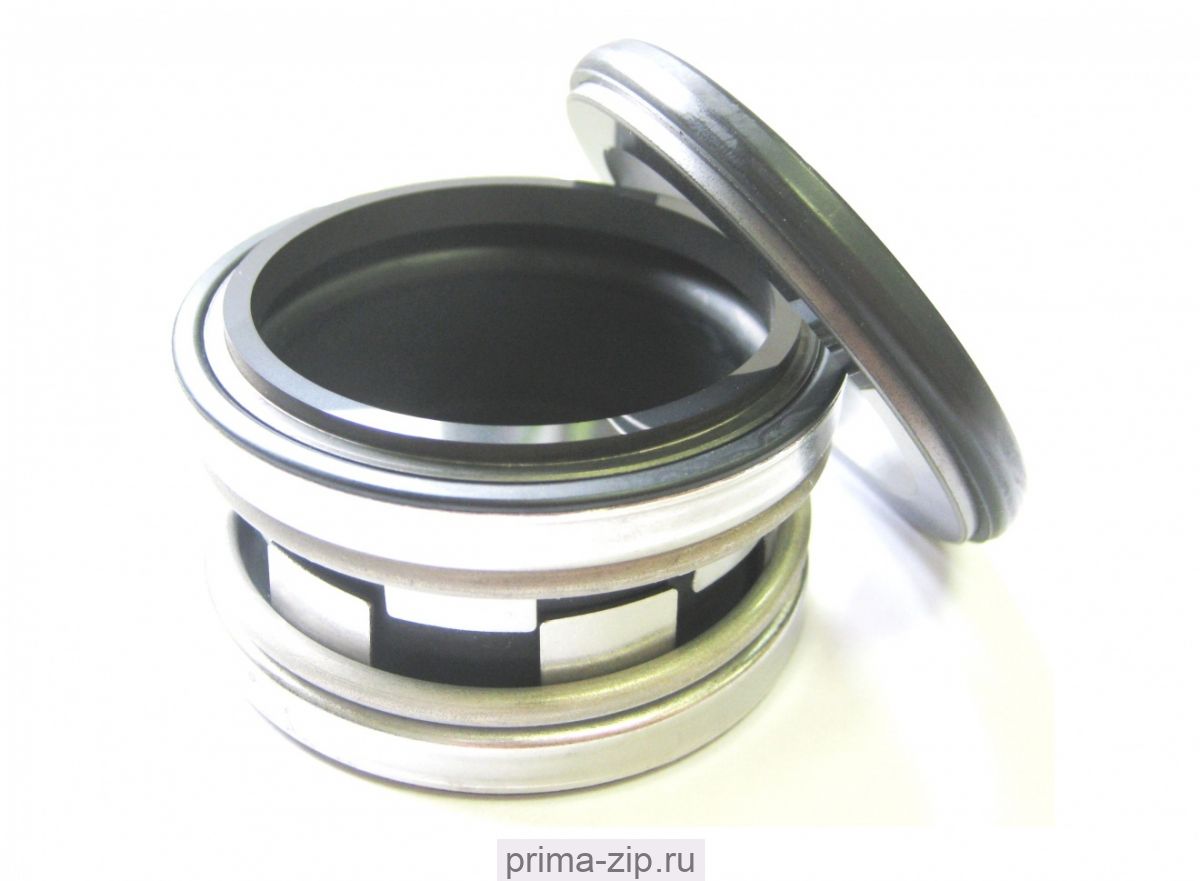

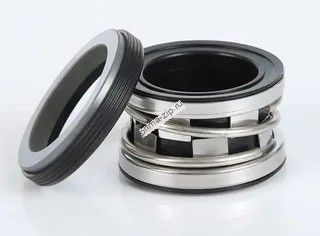

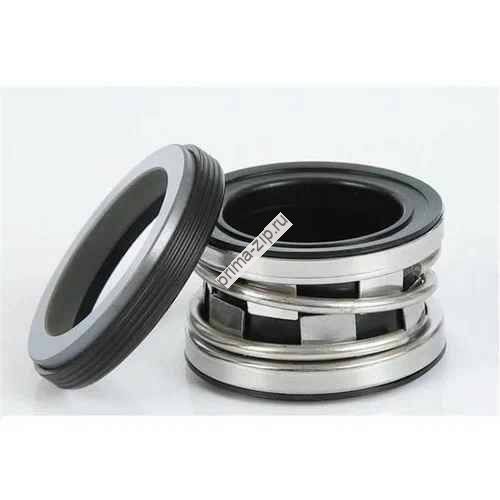

Торцевое уплотнение 38мм Т2100/S/АR1S1/М

Рабочие условия

Температура

-40℃~150℃

Давление

≤1,2 мПа

Скорость

≤13 м/сек

Материалы

Неподвижное кольцо:Ceramic/SIC/TC
Вращающееся кольцо:Carbon/SIC/TC
Сильфон: NBR/EPDM/VITON
Металлические части: SS304/SS316

МОДЕЛЬ

d1
диаметр вала

d3

d2

L1

L2
короткие

L3
средние

L4
длиннее

2100-10

10

20

21

5

15,2

27,7

35,2

2100-12

12

22

23

6

15,2

26,7

34,2

2100-14

14

24

25

6

15,2

29,2

34,2

2100-15

15

25

26

6

15,2

29,2

34,2

2100-16

16

26

27

6

15.2

29,2

34,2

2100-18

18

32

33

6

20.2

31.7

39.2

2100-20

20

34

35

6

20,2

31,7

39.2

2100-22

22

36

37

6

20,2

31,7

39.2

2100-24

24

38

39

6

20,2

34.2

44.2

2100-25

25

39

40

6

20,2

34.2

44.2

2100-28

28

42

43

6

26,2

36.7

44.2

2100-30

30

44

45

7

26.2

35.7

43.2

2100-32

32

46

48

7

26.2

35.7

48.2

2100-33

33

47

48

7

26.2

35.7

48.2

2100-35

35

49

50

8

26.2

34.7

47.2

2100-38

38

54

56

8

30.2

37.2

47.2

2100-40

40

56

58

8

30.2

37.2

47.2

2100-43

43

59

61

8

30.2

37.2

52.2

2100-45

45

61

63

8

30.2

37.2

52.2

2100-48

48

64

66

10

30.2

35.2

50.2

2100-50

50

66

70

10

30.2

37.7

50.2

2100-53

53

69

73

10

30.2

37.7

60.2

2100-55

55

71

75

10

30.2

37.7

60.2

2100-58

58

78

78

10

33.2

42.7

60.2

2100-60

60

80

80

12

33.2

40.7

58.2

2100-63

63

83

83

12

33.2

40.7

58.2

2100-65

65

85

85

12

33.2

40.7

68.2

2100-68

68

88

90

12

33.2

40.7

68.2

2100-70

70

90

92

12

33.2

48.2

68.2

2100-75

75

99

97

12

40.2

48.2

68.2

2100-80

80

104

105

14

40.2

47.7

77.7

2100-85

85

109

110

14

40.2

47.7

77.7

2100-90

90

114

115

14

40.2

52.7

77.7

2100-95

95

119

120

14

40.2

52.7

77.7

2100-100

100

124

125

14

40.2

52.7

77.7
