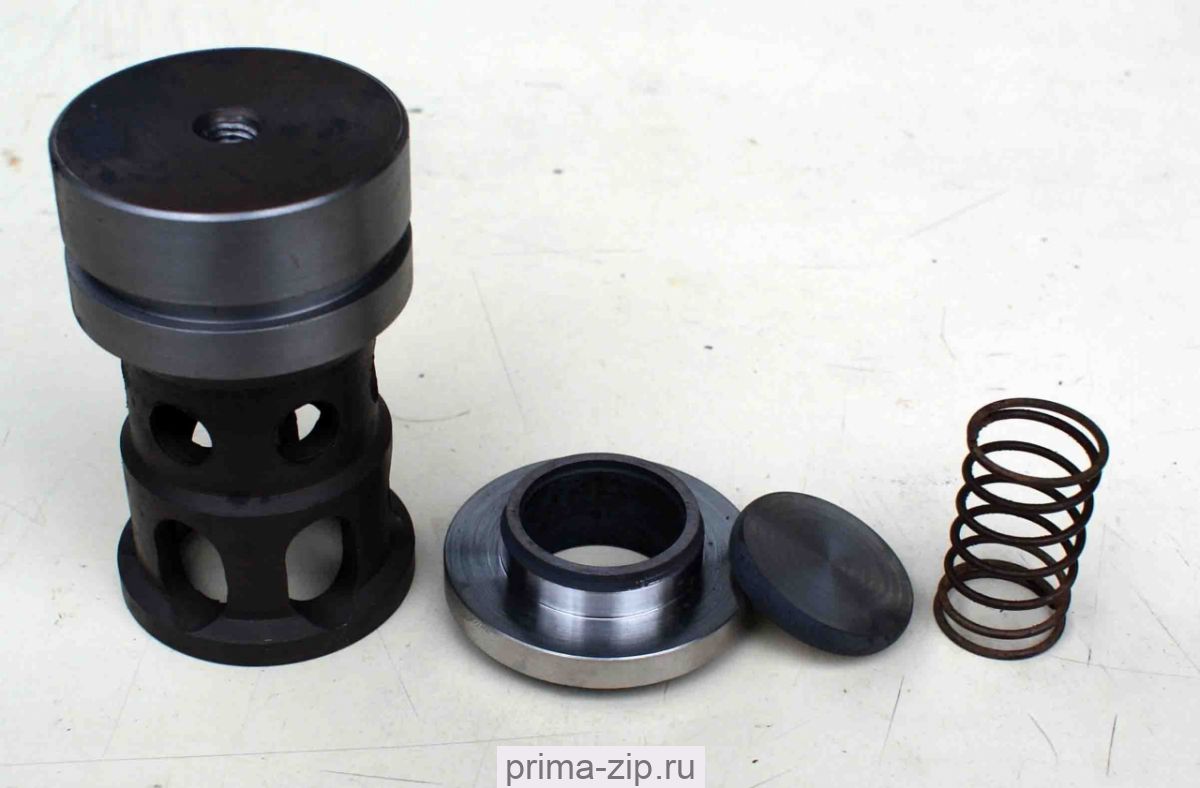

Клапан нагнетательный Н500.01.04.000 насоса 1,3ПТ-50Д2
Описание Клапан нагнетательный Н500.01.04.000 насоса 1,3ПТ-50Д2
Запасные части к насосам 1.3ПТ-50Д2
| Наименование деталей | Номер чертежа |
| Гидравлическая часть в сб. | Н 504.01.00.000 |
| Клапан всасывающий в сб. | Н 500.01.03.000 |
| Седло | Н 500.01.03.001 |
| Клапан | Н 500.01.03.002 |
| Пружина | Н 500.01.03.003 |
| Проставок | Н 500.01.03.004 |
| Клапан предоxранительный в сб. | Н 478.03.05.000 |
| Тарелка | Н 320.06.04.007 |
| Штырь | Н 320.06.04.009 |
| Седло | Н 478.03.04.002 |
| Пружина | Н 478.03.04.003 |
| Направляющая | Н 478.03.04.004 |
| Розетка | Н 478.03.04.005 |
| Крышка | Н 478.03.04.006 |
| Крышка | Н 478.03.04.007 |
| Винт | Н 478.03.04.008 |
| Клапан | Н 478.03.04.010 |
| Кожуx | Н 478.03.04.011 |
| Корпус | Н 478.03.05.001 |
| Кольца ГОСТ 9833-73: | |
| 008-012-25 | |
| 025-030-30 | |
| Клапан нагнетательный в сб. | Н 500.01.04.000 |
| Клапан | Н 500.01.03.002 |
| Пружина | Н 500.01.03.003 |
| Проставок | Н 500.01.04.001 |
| Седло | Н 500.01.04.002 |
| Корпус гидроблока | Н 500.01.01.004 |
| Кольца ГОСТ 9833-79: | |
| 025-030-30 | |
| 042-048-30 | |
| 045-050-30 | |
| Сальник в сб. | Н 504.02.00.000 |
| Обойма | Н 403.01.00.002 |
| Фонарь | Н 403.01.00.003 |
| Кольцо защитное | Н 403.01.00.004 |
| Кольцо опорное | Н 403.01.00.006 |
| Втулка | Н 478.04.00.002 |
| Тарелка | Н 478.04.00.003 |
| Пружина | Н 478.04.00.004 |
| Кольцо опорное | Н 478.04.00.005 |
| Манжета (050х070х8) | Н 478.04.00.006 |
| Кольцо нажимное | Н 478.04.00.007 |
| Корпус сальника | Н 500.02.00.002 |
| Кольцо 065-070-30 ГОСТ 9833-73 | |
| Манжета 1-60х50 ГОСТ 14896-84 | |
| Маслопровод в сб | Н 504.09.00.000 |
| Маслопровод в сб | Н 504.10.00.000 |
| Маслопровод в сб | Н 504.11.00.000 |
| Тройник в сб. | Н 500.06.00.000 |
| Колпак-коллектор в сб. | Н 500.16.00.000 |
| Кольцо защитное | Н 325.01.09.001-01 |
| Сухарь | Н 478.00.00.003 |
| Опора | Н 478.00.00.010 |
| Пята | Н 478.00.00.011 |
| Крышка | Н 478.00.00.013 |
| Опора | Н 478.00.00.014 |
| Кольцо стопорное | Н 478.00.00.015 |
| Прокладка | Н 478.00.00.017 |
| Обойма | Н 478.00.00.021 |
| Плунжер в сб. | Н 500.14.00.000 |
| Фланец | Н 512.02.02.013-02 |
| Прокладка | Н 512.02.02.014 |
| Втулка | Н 520.00.00.003 |
| Кольца ГОСТ 9833-79: | |
| 012-015-25 | |
| 035-040-30 | |
| 059-065-36 | |
| 130-135-30 | |
| Манжета 1-46х36 ГОСТ 14896-84 | |
