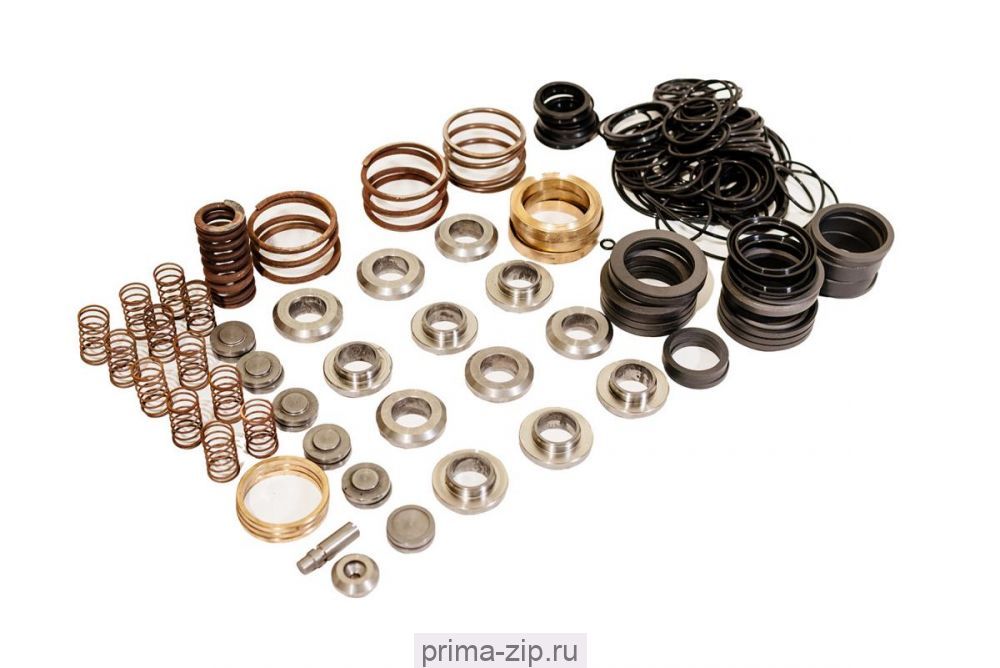

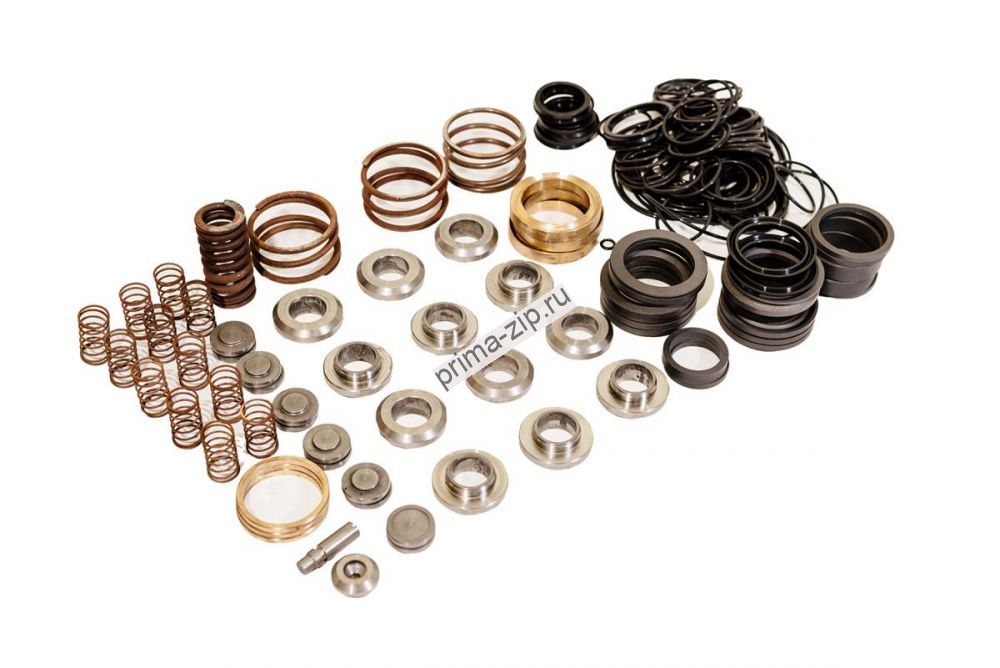

Запасные части ЗИП 1,3ПТ-50Д2
Описание Запасные части ЗИП 1,3ПТ-50Д2
Запасные части к насосу 1,3ПТ-50Д2
| № | Наименование | Чертеж |
| 1 | Вал коленчатый 1,3ПТ50Д2 | Н478.01.05.001 |
| 2 | Вкладыш | КК3-131.02-АН1 |
| 3 | Вкладыш | ВН-131.019-БН1 |
| 4 | Втулка | Н478.01.00.004 |
| 5 | Втулка | Н478.02.01.002 |
| 6 | Втулка | Н478.01.01.103 |
| 7 | Втулка | Н478.00.00.027 |
| 8 | Втулка | Н478.04.00.002 |
| 9 | Втулка | Н320.02.04.012 |
| 10 | Клапан | Н500.08.00.000 |
| 11 | Клапан | Н500.01.03.002 Н504.01.02.001 |
| 12 | Клапан | Н478.03.04.010 |

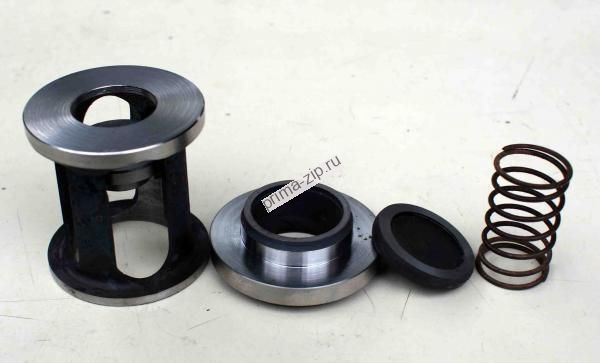

| 13 | Клапан нагнетательный | Н500.01.04.000 Н504.01.03.000 |

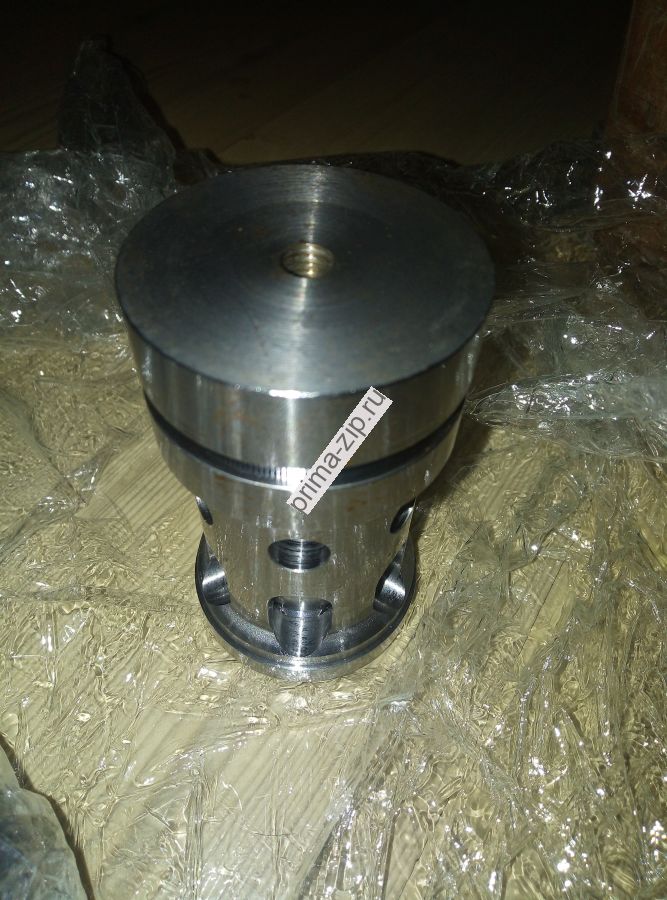

| 14 | Клапан всасывающий | Н500.01.03.000 Н504.01.02.000 |
| 15 | Клапан предохранительный | Н478.03.05.000 |
| 16 | Кольцо | Н478.05.00.001 |
| 17 | Кольцо | Н504.07.00.003 |
| 18 | Кольцо защитное | Н325.01.09.001 |
| 19 | Кольцо защитное | Н403.01.00.004 |
| 20 | Кольцо набивочное | Н504.07.00.004 |
| 21 | Кольцо нажимное | Н478.04.00.007 |
| 22 | Кольцо нажимное | Н504.07.00.002 |
| 23 | Кольцо опорное | Н403.01.00.006 |
| 24 | Кольцо опорное | Н478.04.00.005 |

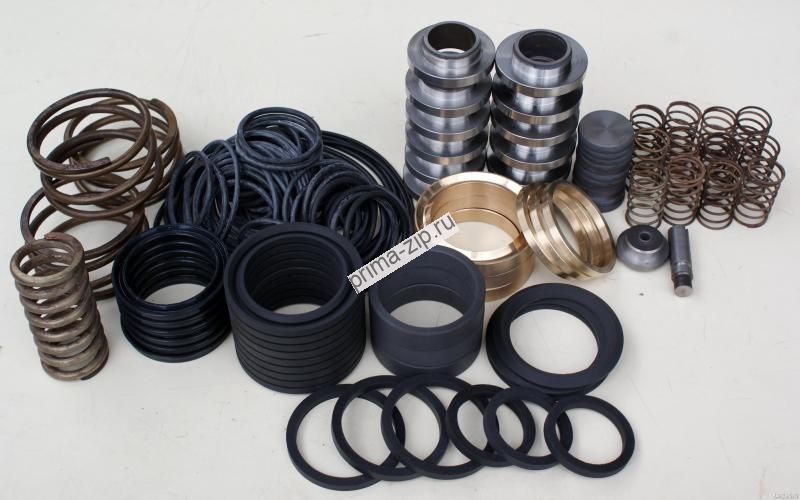

| 25 | Комплект РТИ 1,3ПТ50Д2 | |
| 26 | Корпус | Н478.03.05.001 |
| 27 | Корпус | Н504.12.01.101 |
| 28 | Корпус гидроблока 1,3ПТ50Д2 | Н500.01.01.003 Н500.01.01.004 |
| 29 | Корпус сальника | Н478.04.00.001 Н504.02.00.001 |
| 30 | Крышка | Н503.01.00.001 |
| 31 | Крышка | Н478.00.00.001 |
| 32 | Крышка | Н478.00.00.026 |
| 33 | Крышка | Н476.03.00.001 |
| 34 | Крышка | Н478.02.04.301 |
| 35 | Манжета | 1-46×36 ГОСТ 14896-84 |
| 36 | Манжета | ГОСТ 14896-84 1-60×50 |
| 37 | Манжета | Н478.04.00.006 |
| 38 | Направляющая | Н478.01.00.002 |
| 39 | Направляющая | Н478.03.04.004 |
| 40 | Насос шестерённый 1,3ПТ50Д2 | Н478.02.15.000 |
| 41 | Обойма | Н478.00.00.022 |
| 42 | Обойма | Н403.01.00.002 |
| 43 | Опора | Н478.00.00.024 |
| 44 | Палец | Н478.01.01.003 |
| 45 | Планка | Н478.00.00.002 |
| 46 | Плунжер L-430мм 1,3ПТ50Д2 | Н500.14.00.000 |
| 47 | Ползун | Н478.01.01.007 |
| 48 | Проставок | Н500.01.03.004 |
| 49 | Проставок | Н500.01.04.001 |
| 50 | Проставок | Н478.02.04.001 |
| 51 | Пружина | Н500.01.03.005 |
| 52 | Пружина | Н478.04.00.004 |
| 53 | Пружина | Н478.03.04.003 |
| 54 | Пружина | Н320.02.04.006 |
| 55 | Пружина тарельчатая | Н478.00.00.028 |
| 56 | Пята | Н478.00.00.011 |
| 57 | Сальник | Н478.05.00.000 Н504.02.00.000 Н504.07.00.000 |
| 58 | Сапун | Н320.01.03.000 |
| 59 | Седло | Н500.01.03.001 Н504.01.02.002 |
| 60 | Седло | Н500.01.04.002 Н504.01.03.001 |
| 61 | Седло | Н478.03.04.002 |
| 62 | Станина | Н504.12.00.001 |
| 63 | Сухарь | Н478.00.00.003 |
| 64 | Тарелка | Н478.04.00.003 |
| 65 | Тройник | Н500.06.00.000 |
| 66 | Фильтр | Н478.01.11.000 |
| 67 | Фланец | Н478.00.00.004 |
| 68 | Фланец | Н478.04.00.009 |
| 69 | Фонарь | Н403.01.00.003 Н504.07.00.005 |
| 70 | Шарик | 12-100 ГОСТ 3722-81 |
| 71 | Шатун | Н478.01.01.100 |
| 72 | Шестерня ведомая | Н522.01.06.300 |
| 73 | Шестерня ведущая | Н478.02.04.400 |
