Торцевое уплотнение Johnson (Джонсон)

торцевое уплотнение вала для насоса Johnson любой модели, в том числе для:

• роторно-кулачковых насосов Concept SQ, Classic+, Classic IC, Toplobe, Acculobe, TopWing

А также торцевые уплотнения к насосам Johnson: OL1, OL2, OL3, OL4, IN, AC

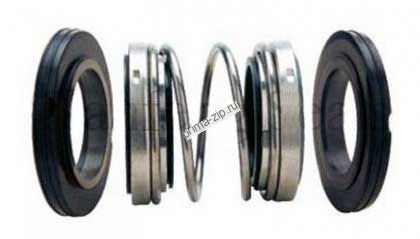

Устройство механического уплотнения Johnson

Конструкция торцевого уплотнения состоит в основном из двух частей: подвижная и неподвижная часть. Неподвижная часть как правило представляет из себя кольцо, которое фиксируется в корпусе насоса. Подвижная часть устанавливается на валу и поджимается с помощью пружины к неподвижной части.

Герметизация торцевым уплотнением достигается с помощью вторичных уплотнений (сильфон, резиновые кольца) и пары трения. При выборе торцевого уплотнения важно подобрать материал вторичных уплотнений и пары трения.

Материалы торцевых уплотнений вала Johnson

Итак рассмотрим материалы из которых изготавливаются данные части.

Материал вторичных уплотнений (сильфон кольца):

• NBR (нитрил-бутадиеновый каучук), температуростойкость -20 до +120 С
• EPDM (этилен-пропиленовый каучук), температуростойкость -30 до +170 С
• Viton (фторкаучук), температуростойкость -30 до +185 С
• PTFE (фторопласт), температуростойкость -260 до +260С

Материал пары трения:

• SUS – металл (нержавеющая сталь)
• CAR – графит
• CER – керамика
• SIC – карбид кремния
• TС – карбид вольфрама
