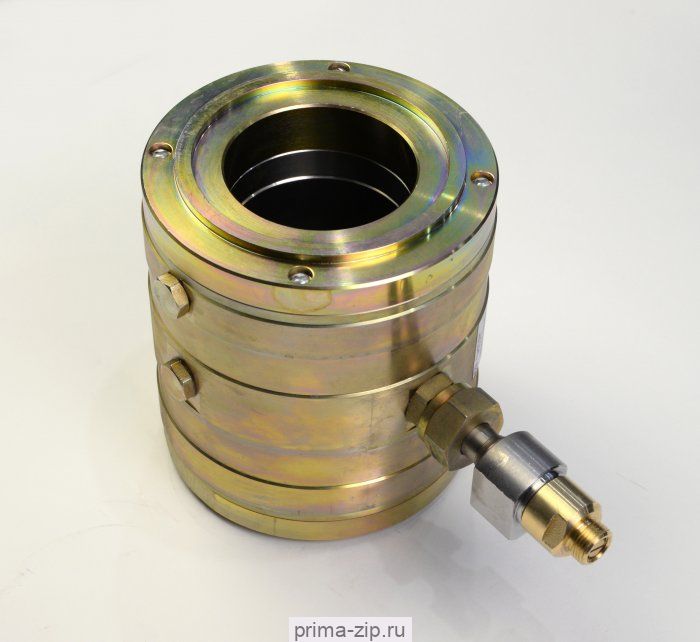

Предохранительный клапан отсекатель ПКО-80
Описание Предохранительный клапан отсекатель ПКО-80
Диаметр условного прохода- 80мм
Диапазон регулировки давления срабатывания клапана сброса- от 0,15 до 0,25Мпа (0,5кгс/см2).
Максимальный перепад давления на ПКО при расходе 35 м3/час составляет 0,05Мпа (0,5кгс/см2).
Рабочее положение ПКО- произвольное.
Климатическое исполнение: УХЛ категории 2 ГОСТ 15150-69.
Клапан–отсекатель ПКО предназначен для защиты котельных установок в системах подогрева газа на газораспределительных станциях (ГРС) с давлением теплоносителя в тепловом контуре до 1.0 МПа и температурой до 110 оС.
ПКО устанавливаются на вход и на выход подогревателя газа и обеспечивают защиту контура теплоносителя при разгерметизации подогревателя газа, предотвращая попадание природного газа, находящегося под давлением до 13,5 МПа, в контур теплоносителя.
При штатной работе системы подогрева газа, когда давление в контуре теплоносителя не превышает заданной величины, теплоноситель проходит по внутренней полости клапана. При этом направление потока теплоносителя через ПКО может быть любым.
При возникновении аварии, когда произошла разгерметизация подогревателя газа, давление внутри теплового контура начинает увеличиваться. При достижении давления срабатывания клапана сброса, он открывается и начинает стравливать давление. При дальнейшем повышении давления происходит отсечка подогревателя газа от контура подогрева. В таком состоянии ПКО будет находиться до тех пор, пока во внутренней полости клапана имеется давление. После сброса давления клапан под воздействием обратной пружины автоматически возвращается в исходное состояние, вновь открывая проход теплоносителю.
ПКО относится к классу малообслуживаемых устройств и не требует при эксплуатации проведения работ, связанных с его разборкой.
