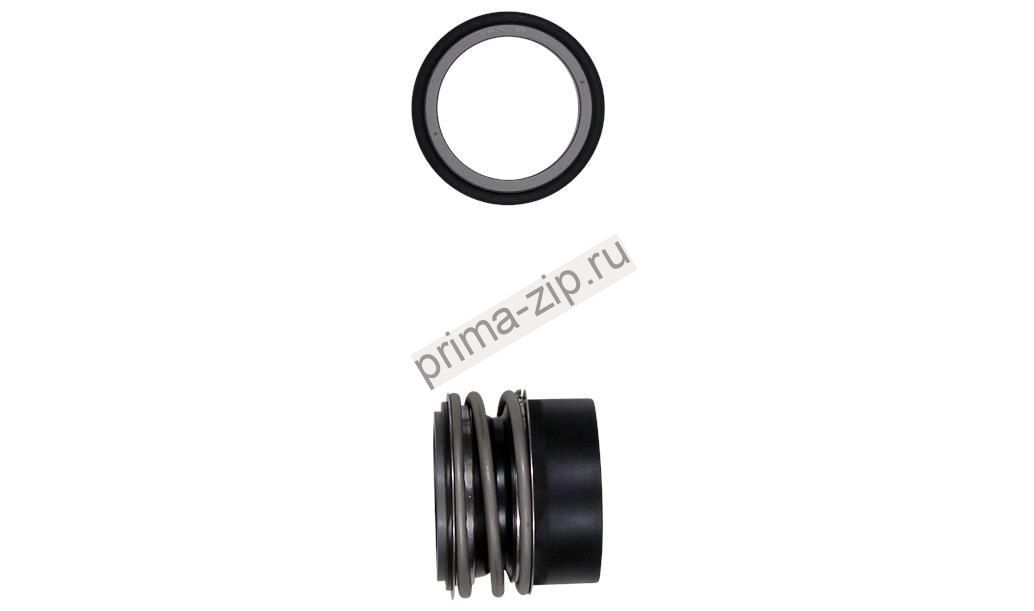

Торцевое уплотнение Grundfos BAQE d 38 мм для NB

7 986 руб.

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Другой вариант доставки .

Предлагаемые нами торцевые уплотнения находят применение в насосах: Grundfos CHI/CHIE2/CHIE4 Grundfos NB/NBE/NK/NKG Grundfos CN/CR/CRN Grundfos CLM/CDM/CLP Grundfos LP/LMD Grundfos MMG Grundfos TP/TPE/TPED Grundfos SEG

Сильфонное механическое торцевое уплотнение для насосов GRUNDFOS серий TP,NB и NK с диаметром вала 38 мм.

1. Условия эксплуатации:

Температура: -20 ℃ до +120 ℃

Давление: ≤ 1.2MPa

Скорость: ≤ 10м / с

2. Материалы:

Неподвижная часть: Ni-связующее карбид вольфрама, карбид кремния, керамика (глинозем), карбид кремния спеченный без давления

Вращающаяся часть: пропитанный феноловой смолой (фуран). Графит, карбид кремния спеченный без давления, карбид кремния.

Вторичное уплотнение: Фторкаучук (витон), нитрил (NBR), этилен-пропилен (EPDM)

Металлические части: нержавеющая сталь.

3. Размер вала 38 мм.

Диаметр вала	d	D3	D2	D1	L1	L11	L12	L13	L2
10,0	10,0	22,5	17,0	21,0	14,5	25,9	33,4	25,0	6,6
12,0	12,0	25,0	19,0	23,0	15,0	25,9	33,4	25,0	6,6
14,0	14,0	28,5	21,0	25,0	17,0	28,4	33,4	25,0	6,6
15,0	15,0	28,5	-	-	17,0	28,4	33,4	25,0	-
16,0	16,0	28,5	23,0	27,0	17,0	28,4	33,4	25,0	6,6
18,0	18,0	32,0	27,0	33,0	19,5	30,0	37,5	25,0	7,5
19,0	19,0	37,0	-	-	21,5	30,0	37,5	25,0	-
20,0	20,0	37,0	29,0	35,0	21,5	30,0	37,5	25,0	7,5
22,0	22,0	37,0	31,0	37,0	21,5	30,0	37,5	25,0	7,5
24,0	24,0	42,5	33,0	39,0	22,5	32,5	42,5	25,0	7,5
25,0	25,0	42,5	34,0	40,0	23,0	32,5	42,5	25,0	7,5
28,0	28,0	49,0	37,0	43,0	26,5	35,0	42,5	33,0	7,5
30,0	30,0	49,0	39,0	45,0	26,5	35,0	42,5	33,0	7,5
32,0	32,0	53,5	42,0	48,0	27,5	35,0	47,5	33,0	7,5
33,0	33,0	53,5	42,0	48,0	27,5	35,0	47,5	33,0	7,5
35,0	35,0	57,0	44,0	50,0	28,5	35,0	47.5	33,0	7,5
38,0	38,0	59,0	49,0	56,0	30,0	36,0	46,0	33,0	9,0
40,0	40,0	62,0	51,0	58,0	30,0	36,0	46,0	33,0	9,0
42,0	42,0	65,5	-	-	30,0	36,0	51,0	41,0	-
43,0	43,0	65,5	54,0	61,0	30,0	36,0	51,0	41,0	9,0
45,0	45,0	68,0	56,0	63,0	30,0	36,0	51,0	41,0	9,0
48,0	48,0	70,5	59,0	66,0	30,5	36,0	51,0	41,0	9,0
50,0	50,0	74,0	62,0	70,0	30,5	38,0	50,5	41,0	9,5
53,0	53,0	78,5	65,0	73,0	33,0	36,5	59	41,0	11,0
55,0	55,0	81,0	67,0	75,0	35,0	36,5	59,0	41,0	11,0
58,0	58,0	85,5	70,0	78,0	37,0	41,5	50,0	41,0	11,0
60,0	60,0	88,5	72,0	80,0	38,0	41,5	50,0	41,0	11,0
65,0	65,0	93,5	77,0	85,0	40,0	41,5	69,0	49,0	11,0
68,0	68,0	96,5	81,0	90,0	40,0	41,2	68,7	49,0	11,3
70,0	70,0	99,5	83,0	92,0	40,0	48,7	68,7	49,0	11,3
75,0	75,0	107,0	88,0	97,0	40,0	48,7	68,7	52,0	11,3
80,0	80,0	112,0	95,0	105,0	40,0	48,0	78,0	56,0	12,0
85,0	85,0	120,0	100,0	110,0	41,0	46,0	76,0	56,0	14,0
90,0	90,0	127,0	105,0	115,0	45,0	51,0	76,0	59,0	14,0
95,0	95,0	132,0	110,0	120,0	46,0	51,0	76,0	59,0	14,0
100,0	100,0	137,0	115,0	125,0	47,0	51,0	76,0	62,0	14,0
