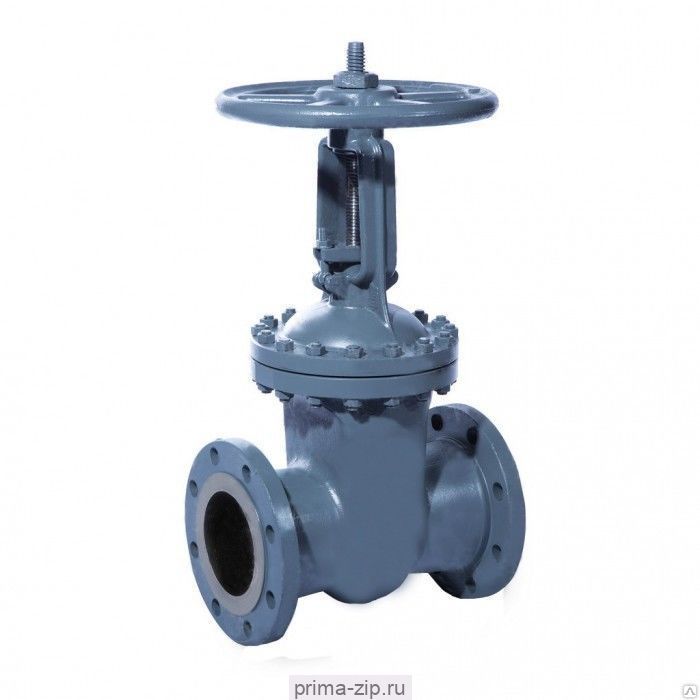

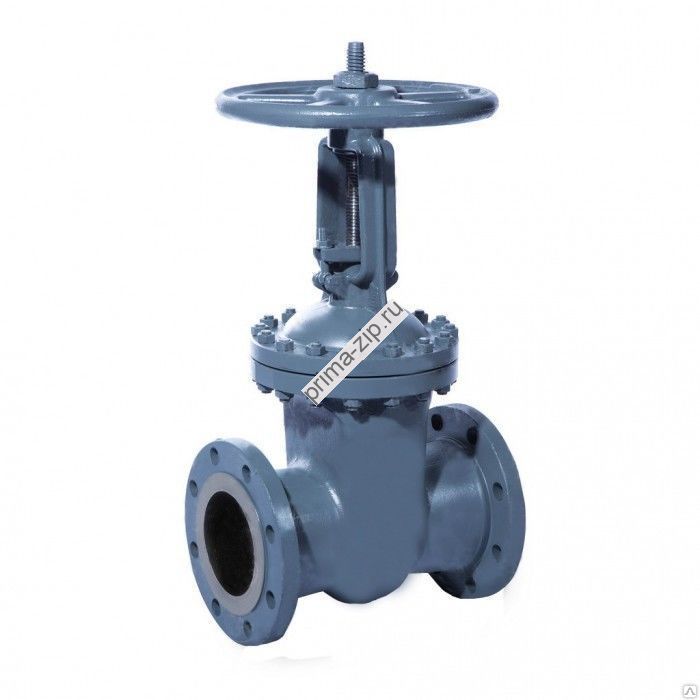

Задвижка стальная фланцевая 30с41нж Ру-16 Ду-400
Описание Задвижка стальная фланцевая 30с41нж Ру-16 Ду-400
Расчетная рабочая среда задвижки 30с41нж - газ. Для изготовления корпуса используется сталь 08ГДНФЛ. Температурный диапазон: -40 до +200 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30с41нж Ду400 Ру16
 |
|
Габаритные размеры и масса задвижки 30с41нж Ду400 Ру16
| Наименование параметра | Значение, мм |
| Высота (H1) | 1650 |
| Длина (L) | 600 |
| Высота (H) | 1235 |
| Масса (кг) | 750 |
Строительная длина (L) - длина участка трубы, который задвижка 30с41нж Ду400 Ру16 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
