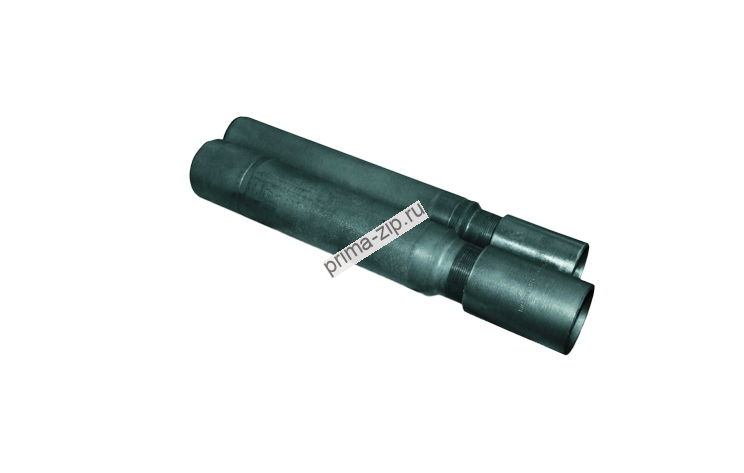

Соединение износостойкое НКТ 73.5,5-04
Описание Соединение износостойкое НКТ 73.5,5-04

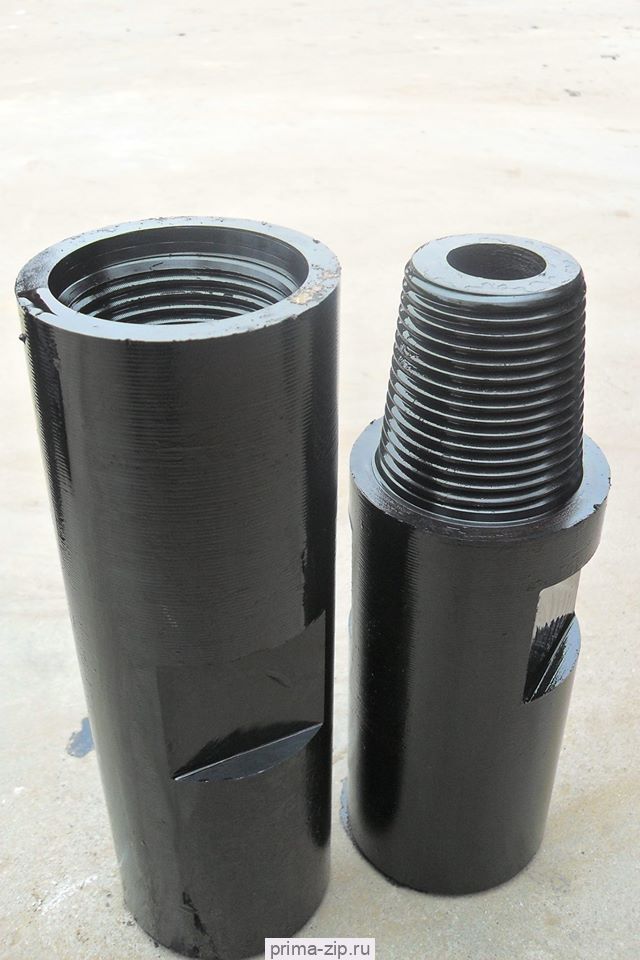

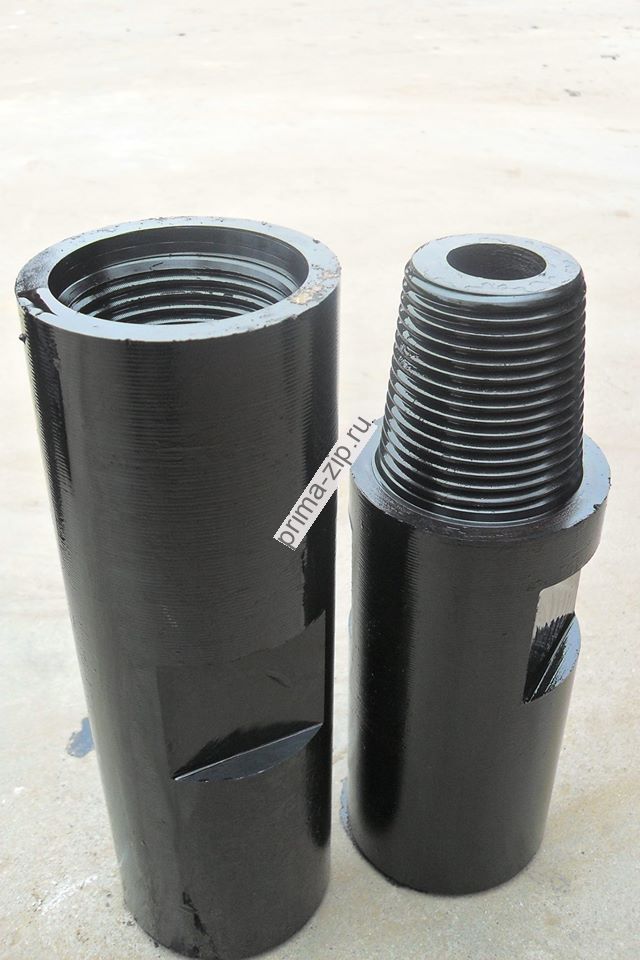

Резьбовое соединение ИС (переходник-муфта) подвергается ионному азотированию, что позволяет в последующем производить до 200 СПО.
СОЕДИНЕНИЯ ДЛЯ ГЛАДКИХ ТРУБ
| Обозначение соединения | Условный диаметр трубы | Толщина стенки, мм | Переходник | Длина переходника, мм | Муфта | Длина муфты, мм | Длина соединения, мм |
|---|---|---|---|---|---|---|---|
| ИС.НКТ 60.5,0-05 | 60 | 5 | ИП.НКТ 60.5,0-05 | 450 | ИП.НКТ 60.5,0-00 | 110 | 530 |
| ИС.НКТ 60.5,0-04 | 60 | 5 | ИП.НКТ 60.5,0-04 | 570 | ИМ.НКТ 60.5,0-04 | 110 | 650 |
| ИС.НКТ 73.5,5-04 | 73 | 5.51 | ИП НКТ 73.5.5-04 | 450 | ИМ НКТ 73 5.5-04 | 132 | 542 |
| ИС.НКТ 73.5,5-05 | 73 | 5.5 | ИП НКТ 73.5.5-05 | 450 | ИМ НКТ 73 5.5-04 | 132 | 542 |
| ИС.НКТ 73.5,5У-04 | 73 | 5.5 | ИП.НКТ 73.5,5-04 | 570 | ИМ.НКТ 73.5,5У-04 | 830 | 1350 |
| ИС.НКТ 73.5,5-02 | 73 | 5.5 | ИП.НКТ 73.5,5-02 | 190 | ИМ.НКТ 73.5,5-04 | 132 | 282 |
| ИС.НКТ 73.5,5-03 | 73 | 5.5 | ИП.НКТ 73.5,5-03 | 250 | ИМ.НКТ 73.5,5-04 | 132 | 354 |
| ИС.НКТ 73.7,0-04 | 73 | 5,5 | ИП.НКТ 73.7,0-04 | 250 | ИМ.НКТ 73.7,0-04 | 132 | 354 |
| ИС.НКТ 73.7,0У-04 | 73 | 7 | ИП.НКТ 73.7,0-04 | 570 | ИМ.НКТ 73.7,0У-04 | 830 | 1350 |
| ИС.НКТ 73.7,0-01 | 73 | 7 | ИП.НКТ 73.7,0-01 | 165 | ИМ.НКТ 73.7,0-04 | 132 | 257 |
| ИС.НКТ 73.7,0-02 | 73 | 7 | ИП.НКТ 73.7,0-02 | 190 | ИМ.НКТ 73.7,0-04 | 132 | 282 |
| ИС.НКТ 73.7,0-03 | 73 | 7 | ИП.НКТ 73.7,0-03 | 250 | ИМ.НКТ 73.7,0-04 | 132 | 354 |
| ИС.НКТ 89.6,5У-04 | 89 | 6.5 | ИП.НКТ 89.6,5-04 | 570 | ИМ.НКТ 89.6,5У-04 | 830 | 1350 |
| ИС.НКТ89.6,5-04 | 89 | 6.5 | ИП.НКТ89.6,5-04 | 570 | ИМ.НКТ89.6,5-04 | 146 | 660 |
| ИС.НКТ 89.6,5-02 | 89 | 6.5 | ИП.НКТ 89.6,5-02 | 195 | ИМ.НКТ 89.6,5-02 | 146 | 294 |
| ИС.НКТ 89.6,5-04-01 | 89 | 6.5 | ИП.НКТ 89.6,5-04-01 | 570 | ИМ.НКТ 89.6,5-04 | 146 | 660 |
СОЕДИНЕНИЯ ДЛЯ ТРУБ С ВЫНЕСЕННЫМИ НАРУЖУ КОНЦАМИ
| Обозначение | Условный диаметр трубы | Толщина стенки, мм | Переходник | Длина переходника, мм | Муфта | Длина муфты, мм | Длина соединения, мм |
|---|---|---|---|---|---|---|---|
| ИС.НКТ В60.5,0-04 | 60 | 5 | ИП.НКТ В60.5,0-04 | 570 | ИП.НКТ 60.5,0-04 | 126 | 660 |
| ИС.НКТ В73.5,5-04 | 73 | 5.5 | ИП.НКТ В73.5,5-04 | 570 | ИМ.НКТ 73.5,5-04 | 134 | 652 |
| ИС.НКТ В73.5,5-03 | 73 | 5.5 | ИП.НКТ В73.5,5-03 | 450 | ИМ.НКТ В73.5,5-04 | 134 | 540 |
| ИС.НКТ В73.5,5-04-01 | 73 | 5.5 | ИП.НКТ В73.5,5-04-01 | 570 | ИМ.НКТ В73.5,5-04 | 134 | 652 |
| ИС.НКТ В73.5,5У-04 | 73 | 5.5 | ИП.НКТ В73.5,5У-04 | 570 | ИМ.НКТ В73.5,5У-04 | 830 | 1350 |
| ИС.НКТ В89.6,5-04 | 89 | 6.5 | ИП.НКТ В89.6,5-04 | 570 | ИМ.НКТ 89.6,5-04 | 146 | 660 |
Соединение износостойкое НКТ 73.5,5-04 К ТУ 1327-001-62044137-2009
