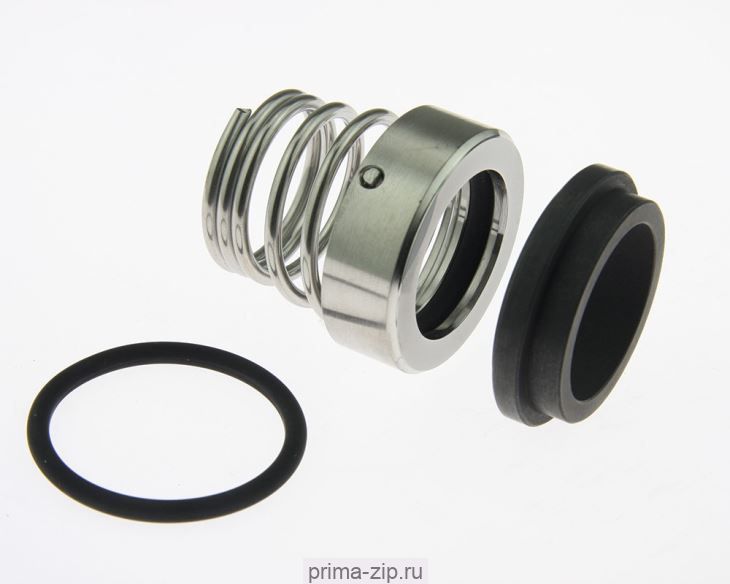

Торцевое уплотнение HILGE-3A1
Описание Торцевое уплотнение HILGE-3A1
Уплотнение с открытой пружиной используются в пищевых насосах Hilge: для насосов Maxana, Euro-Hygia, Hygiana, Durietta, Contra, Sipla.
Уплотняемые жидкости:
- молоко, масла, сахарный сироп, пиво, вино, спирты, майонез;
Тенические данные:
- вода, конденсат, дезрастворы, щелочи, кислоты
Температура –20…+ 130 °С
Скорость до 15 м/с (4000 об/мин)
Утечка менее 2 см3/ч
(в зависимости от применяемых материалов и условий эксплуатации)
Установочные размеры уплотнения (размеры в мм)
| Наименование |
D
диаметр вала |
D1 | D3 | L1 | L2 |
| 3A1-001-19-aeE03 | 19 | 30.9 | 31 | 25 | 8 |
| 3A1-001-28-aeE03 | 28 | 43,3 | 40 | 29 | 9 |
| 3A1-L1K-30-aeEF3 | 30 | 45 | 43 | 32,5 | 10 |
| 3A1-001-38-aeE03 | 38 | 60,5 | 53 | 39 | 11,5 |
Исполнение по материалу металлических деталей
Металлические детали изготавливаются из стали 316 (X5CrNiMo1712), что соответствует исполнению «Е».
Вращающаяся часть устанавливается на валу с натягом по резиновому кольцу.
Неподвижная часть (седло) уплотняется по корпусу резиновым кольцом.
