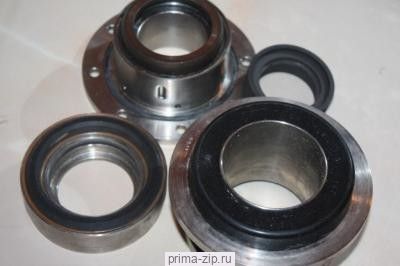

Торцовые уплотнения типа 6АР
Описание Торцовые уплотнения типа 6АР
Торцовые уплотнения типа 6АР
| Описание | Техническая характеристика | ||
|
Одинарные торцовые уплотнения типа 6АР предназначены для герметизации вращающихся валов судовых насосов специального назначения, перекачивающих пресную и морскую воду, дистиллят, конденсат, масло Б-33, рассол, дизельное топливо. |
Максимальный перепад давления | МПа | 1,5 |
| Температура рабочей жидкости | С | -20...+110 | |
| Частота врашения вала насоса | с-1 | 60 | |
| Объемная концентрация твердых частиц в перекачиваемой среде | % | 1,5 | |
| Марка уплотнения | d | d1 | d2 | d3 | d4 | d5 | a | a1 |
| 6АР35 | 35 | 25,5 | 70 | 36,6 | 100 | 77,5 | 68 | 101 |
| 6АР45 | 45 | 38,5 | 80 | 46,5 | 110 | 87,5 | 68 | 101 |
| 6АР50 | 50 | 40,5 | 85 | 51,5 | 115 | 92,5 | 69 | 102 |
| 6АР60 | 60 | 50,5 | 95 | 61,5 | 125 | 102,5 | 69 | 102 |
| 6АР70 | 70 | 60,5 | 105 | 71,5 | 135 | 112,5 | 70 | 103 |
| 6АР80 | 80 | 70.5 | 120 | 82 | 150 | 127.5 | 77 | 110 |
Описание условного обозначения уплотнения
Пример: 6АР50-Е, 6АР60В-Е, 6АР45-01Е
| 6А | - тип уплотнения; |
| Р | - уплотнение повышенного ресурса; |
| 50 | - условный диаметр Ду вала |
| В | - конструктивные особенности уплотнения (обозначаются буквами А, В и т.д. за исключением букв Б, Е и Т. Параметр может отсутствовать); |
| 01, 02 | - условное обозначение герметизируемой среды (параметр может отсутствовать); |
| Е, Т, Б | - условное обозначение марки материала основных металлических деталей уплотнения; |
Ниже представлен полный список торцовых уплотнений выпускаемой под маркой 6АР:
- 6АР30Е;
- 6АР35Е, 6АР35Е-А;
- 6АР45-Е, 6АР45-01Е, 6АР45А-Е;
- 6АР50Е;
- 6АР60-Е, 6АР60-01Е, 6АР60В-Е, 6АР60Т;
- 6АР70-Е, 6АР70-01Е;
- 6АР80-Е.
