Торцовые уплотнения 7АР55А-Е, 7АР55А-Т, 7АР55В-Е, 7АР55В-Т
Описание Торцовые уплотнения 7АР55А-Е, 7АР55А-Т, 7АР55В-Е, 7АР55В-Т

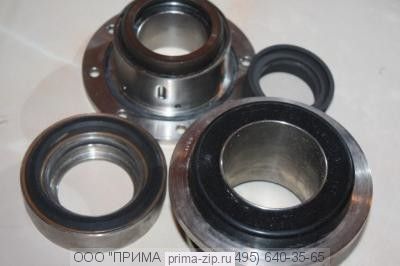

Торцовые уплотнения типа 7АР
| Описание | Техническая характеристика | ||
|
Одинарные торцовые уплотнения типа 7АР, 7АРН, предназначены для герметизации вращающихся валов судовых насосов специального назначения, перекачивающих пресную и морскую воду, дистиллят, конденсат, масло Б-33, рассол, дизельное топливо. |
Максимальный перепад давления | МПа | 8,5 |
| Температура рабочей жидкости | С | -20...+110 | |
| Частота врашения вала насоса | с-1 | 60 | |
| Марка уплотнения | d | d1 | d2 | d3 | d4 | a | a1 |
| 7АР16 | 16 | 11,2 | 28,5 | 62 | 17 | 32 | 63 |
| 7АР22Г | 18 | 14,1 | 38 | 64 | 24 | 35 | 65 |
| 7АР22 | 22 | 17 | 38 | 75 | 24 | 39 | 71,5 |
| 7АР30 | 30 | 22,5 | 55 | 90 | 34 | 61 | 101 |
| 7АРН30 | 30 | 22,5 | 53 | 90 | 34 | 49 | 89 |
| 7АР35 | 35 | 27.5 | 60 | 95 | 39 | 61 | 101 |
| 7АРН35 | 35 | 25,5 | 58 | 95 | 39 | 49 | 89 |
| 7АР40 | 40 | 30,5 | 65 | 100 | 44 | 67 | 108 |
| 7АРН40А | 40 | 32,5 | 63 | 100 | 44 | 55 | 96 |
| 7АР45 | 40 | 32,5 | 68 | 105 | 49 | 67 | 108 |
| 7АР45 | 45 | 35,5 | 70 | 105 | 49 | 67 | 108 |
| 7АР50 | 50 | 40,5 | 75 | 110 | 54 | 68 | 109 |
| 7АР55 | 55 | 45,5 | 80 | 115 | 59 | 68 | 109 |
| 7АР70 | 70 | 60,5 | 95 | 130 | 74 | 69 | 113 |
Описание условного обозначения
Пример: 7АР50-Б, 7АРН50В-Т, 7АР50-02Е
| 7А | - тип уплотнения; |
| Р | - уплотнение повышенного ресурса; |
| Н | - уплотнения с укороченными кольцами пар трения; |
| 50 | - условный диаметр Ду вала |
| В | - конструктивные особенности уплотнения (обозначаются буквами А, В и т.д. за исключением букв Б, Е и Т. Параметр может отсутствовать); |
| 01, 02 | - условное обозначение герметизируемой среды (параметр может отсутствовать); |
| Е, Т, Б | - условное обозначение марки материала основных металлических деталей уплотнения; |
Ниже представлен полный список торцовых уплотнений выпускаемой под маркой 7АР:
- 7АР14-С;
- 7АР16-Е, 7АР16-02Е;
- 7АР22А(Б), 7АР22-Е, 7АР22-Т, 7АР22ВЕ-02, 7АР22Г-Е;
- 7АР30-Е, 7АР30-Т, 7АР30В-Е 02, 7АРН30-Е, 7АРН30-ЕТ, 7АР30МТ;
- 7АР35-Е, 7АРН35-Е, 7АР35А-Т, 7АРН35АТ, 7АР35-Т, 7АР35-ЕТ, 7АР35МТ;
- 7АР40-Е, 7АР40-Т, 7АР40ГТ, 7АР40Г-Е, 7АР40ГЕ-Т, 7АРН40А-Е, 7АРН40АТ;
- 7АР45-Е, 7АР45-Т, 7АР45А-Е, 7АР45А-Т, 7АР45В-К, 7АРН45В-Е, 7АР45Н-Е;
- 7АР50Е, 7АР50НЕ, 7АР50А-Е, 7АР50-Т, 7АР50А-Т, 7АР50В-Т;
- 7АР55А-Е, 7АР55А-Т, 7АР55В-Е, 7АР55В-Т;
- 7АР60-Е, 7АР60В-Т, 7АР60Г-Е, 7АР60Г-Т, 7АР60МЕ, 7АР60МТ, 7АР60ДЕ, 7АР60НЕ;
- 7АР70НЕ, 7АР70-Т, 7АР70А-Е, 7АР70А-Т, 7АР70В-Т, 7АР70Г-Т, 7АР70Д-К.

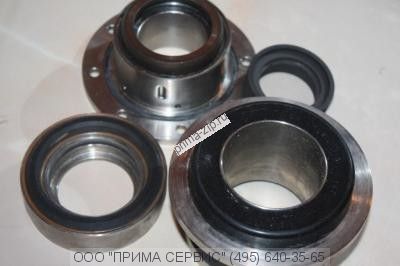

Уплотнение торцевое 7АР55А-Т, 7АР55В-Т
