Торцевое уплотнение к насосу ЦВС 10/40 / ЦВС 4/40
Описание Торцевое уплотнение к насосу ЦВС 10/40 / ЦВС 4/40

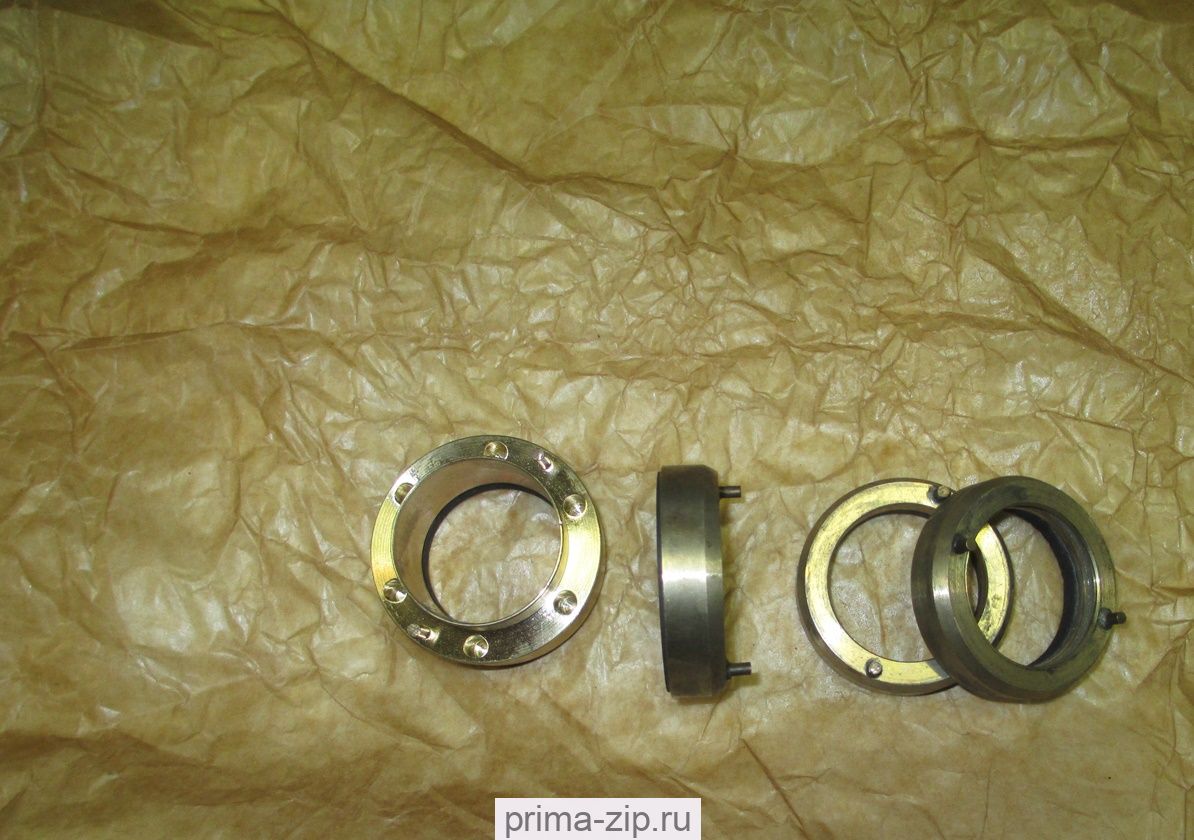

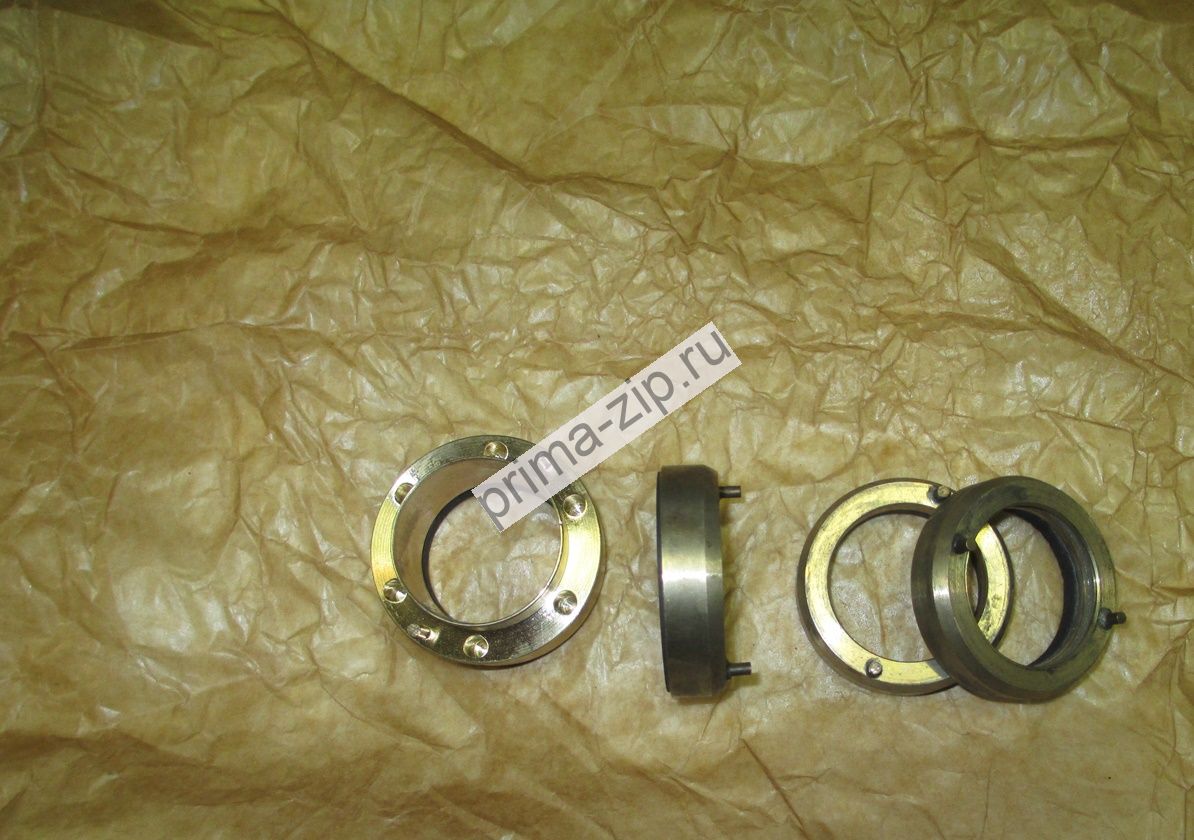

Торцовое уплотнение обойма ЦВС обойма 466-292.113 / обойма 466-292.120
к насосу ЦВС 10/40, ЦВС 4/40 в сборе из двух обойм 466 -292.110 – 1 шт. 466 -292.113 – 1 шт. Материал - бронза
ЗИП для насоса ЦВС-4/40, ЦВС10/40
Насос ЦВС 4 материалы основных деталей :
Корпус, патрубок - бронза БРОЗЦ7С5Н1
Вставки рабочие - сталь 12Х18Н9ТЛ
Вставки - бронза АЖНМц 9-4-4-1
Колесо вихревое, колесо центробежное - полипропилен
Кольца - резина В-14
Уплотнения торцевые - графит силицированный ГАКК-55/40 и бронза АЖНМц 9-4-4-1
Насосы ЦВС параметры
| ПАРАМЕТРЫ НАСОСОВ |
Типоразмер |
Типоразмер | Типоразмер |
| Насос ЦВС 4/40 | Насос ЦВС 10/40 | Насос ЦВС 10/65 | |
| Подача, м3/час | 4 | 10 | 10 |
| Напор, м | 40 | 40 | 65 |
| Давление на входе, МПа | 0,1 | 0,1 | 0,1 |
| Высота самовсасывания насоса, м | 7 | 7 | 7 |
| Частота вращения, об/мин |
3000 |
3000 |
3000 |
| Мощность ЭД, кВт | 4,0 | 5,5 | 7,5 |
| Род тока | Переменный | Переменный | Переменный |
| Напряжение, В | 220,380 | 220,380 | 220,380 |
Разрез насоса ЦВС 4/40
1. Корпус
2. Вставка наружняя
3. Вставка рабочая наружняя
4. Вставка рабочая внутренняя
5. Вставка внутренняя
6. 8. 10.Обоймы в сборе
7. 14. Крышки
9. Колесо вихревое
11. Колесо центробежное
12. Патрубок
13. Патрон фильтрующий
15. Штифт
16. Винт отжимной
Корпус имеет фланец для присоединения нагнетательного трубопровода и резьбовые отверстия под штуцер закрытый пробкой для оргнизованного слива утечек и пробки для слива воды. Патрубок
имеет имеет резьбовые отверстия под отжимные винты, которые находятся в ящике ЗИП.
Блок вставок насоса ЦВС с приспособлением для разборки
1. Пружина
2. Торцевое уплотнение внутреннее
3. Винт
4. Колесо вихревое
5. Торцевое уплотнение наружное
6. Вставка наружняя
7. Вставка наружняя рабочая
8. Вставка внутренняя рабочая
9. Вставка внутреняя
10. Кольцо резиновое
11. Кольцо резиновое
12. Кольцо резиновое
13. Приспособление для разборки
Вставки под номерами 7 и 8 образуют рабочую полость вихревого колеса. Положение вставок в блоке зафиксировано винтами № 3 для, обеспечения правильности сборки отверстие под один винт на каждой вставке замаркировано литерой "0". Блок вставок фиксируется в патрубке штифтом в соответствии с рисунком разреза насоса ЦВС 4/40.
Комплект поставки насоса ЦВС 4/40
| Наименование | Количество |
| Насос с электродвигателем | 1 |
| Комплект ЗИП | 1 |
| Обойма | 2 |
| Обойма | 1 |
| Обойма | 1 |
| Пружина | 6 |
| Колесо вихревое | 1 |
| Кольца резиновые | 5 |
| Прокладки регулировочные | 4 |
| Шпонка | 1 |
| Приспособления для разборки | 1 |
| Паспорт, формуляр | 1 |
| Сертификат РМРС или РРР | 1 |
Основные запасные части для насосов ЦВС:
Запасные части насоса ЦВС 4/40
| Колесо вихревое латунь | 466-292.108 |
| Обойма в сборе | 466-292.109 |
| Обойма в сборе | 466-292.110 |
| Обойма в сборе | 466-292.113 |
| Блок вставка (с вихревым колесом) | 466-292.166 |
| Колесо центробежное бронза | 466-292.455 |
| Патрон фильтрующий | 468-292.619 |
| Штуцер ДуЗ | 468-292.734 |
| Соединение штуцерно-торцевое ДуЗ | 556-01.071-1 |
| Приспособление для разборки | 816-292.057 |
| Приспособление для установки и снятия колеса центробежного | 816-292.064 |
| Шпонка | 925-292.004 |
| Кольцо | 934-292.050 |
| Пружина | 935-292.022 |
| Прокладка | 938-292.058 |
| Прокладка | 938-292.058-01 |
| Прокладка | 938-292.079 |
| Прокладка | 938-292.079-01 |
| Манометр с фланцем | МТПСд-100-ОМ2-10х1,5 |
| Мановакуумметр с фланцем | МВТПСд-100-ОМ2-1,5х1,5 |
| Мановакуумметр с фланцем | МВТПСд-100-ОМ2-3,0х1,5 |
