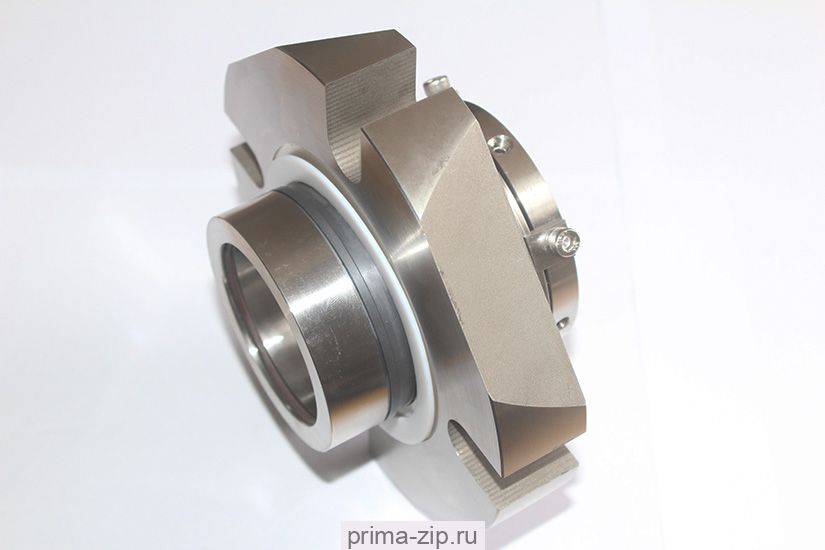

Торцевое уплотнение CARTEX(DN) 65, SIC/SIC/SIC/CAR, VITON, 304
Описание Торцевое уплотнение CARTEX(DN) 65, SIC/SIC/SIC/CAR, VITON, 304
ДВОЙНОЕ КАРТРИДЖНОЕ УПЛОТНЕНИЕ CARTEX(DN) 65, SIC/SIC/SIC/CAR, VITON, 304
Длина: 86,5 мм
Диаметр вала: 65 мм
Давление, МПа: до 2.5
Конструкция: Картриджное, двойное
Температурный диапазон: от -40 C до +220С
Благодаря оптимальным техническим характеристикам двойные уплотнения Cartex имеют широкий спектр применения в различных отраслях промышленности:
- обрабатывающей;
- нефтехимической и химической;
- горнодобывающей;
- пищевой;
- фармацевтической и проч.
| Рабочий диапазон | |
|---|---|
| Диаметр вала: | d1 = 25 - 1000 мм (1000'' ... 4000'') |
| Другие размеры по запросу | |
| Температура: | t = -40°C … 220°C (-40° F … 428°F) |
| (Проверить сопротивление уплотнительного кольца) | |
| Комбинация материалов скользящей поверхности BQ1 | |
| Давление: | p1 = 25бар (363 PSI) |
| Скорость скольжения: | vg = 16м/с (52 футов/с) |
| Материал скользящей поверхности: | комбинация Q1Q1 и U2Q1 |
| Давление: | p1 = 20бар (290 фунтов на кв. Дюйм) |
| Скорость скольжения: | vg = 10м/с (33 футов/с) |
| Система циркуляции барьерной жидкости: | p3max = 25 бар (363 PSI) Δp (p3 - p1) идеально = 2...3 бар (29..44 PSI), 7 бар (102 PSI) для барьерной среды с плохими смазывающими свойствами) |
| Запуск насоса: | Δp (p3 - p1)макс = разрешено 25 бар (363 PSI) |
| Рекомендуемая рабочая среда: | макс. ISO VG 5 |
| Осевое перемещение: | ±1.0мм , d1 ≥ 75мм ±1.5мм |
| Материалы | |
| Поверхность уплотнения: | карбид кремния (Q1), пропитанный угольно-графитовой смолой (B), карбид вольфрама (U2) |
| Седло: | карбид кремния (Q1) |
| Вторичные уплотнения: | FKM (V), EPDM (E), FFKM(K), перфтороуглеродный каучук / PTFE(U1) |
| Пружины: | Hastelloy® C-4 (M) |
| Металлические детали: | сталь CrNiMo (G), литая сталь CrNiMo (G) |
| Элемент | Описание |
|---|---|
| 1 | Лицо уплотнения |
| 2, 5, 7, 10, 13, 15 | Уплотнительное кольцо |
| 3 | Весна |
| 4 | Сидение |
| 6 | Втулка вала |
| 8 | Крышка |
| 9 | Лицо уплотнения |
| 11 | Весна |
| 12 | Сидение |
| 14 | Приводной воротник |
| 16 | Установочный винт |
| 17 | Упорное кольцо |
| 18 | Монтажное приспособление |
| 19 | Винт с внутренним шестигранником |
| 20 | Прокладка |
| 21 | Резьбовая пробка |
| 22 | Прокладка |
