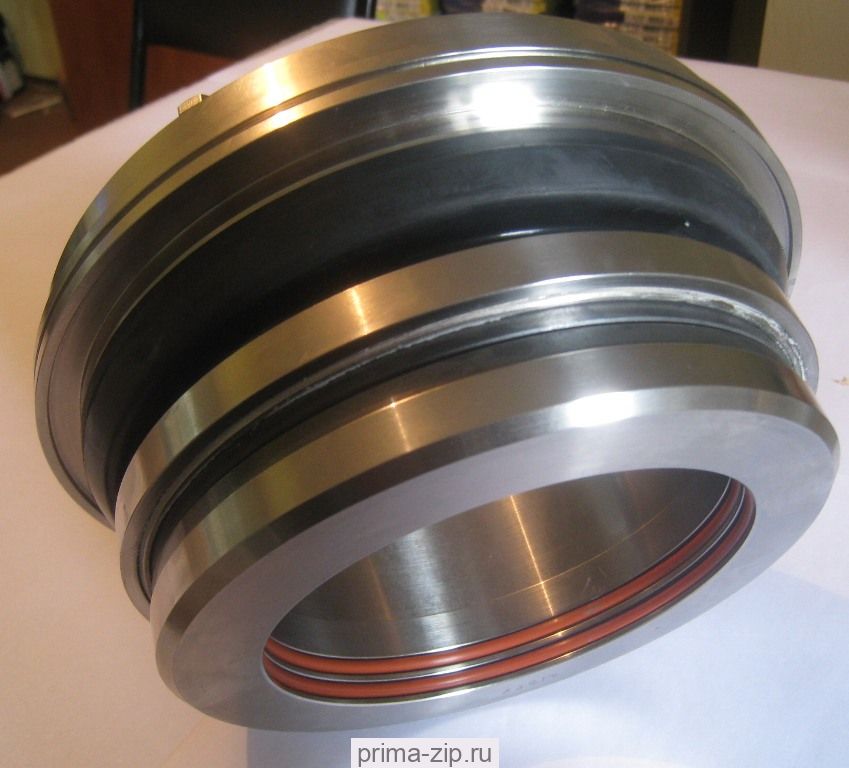

Торцовое уплотнение ТМ-85М
Описание Торцовое уплотнение ТМ-85М
Торцовое уплотнение ТМ-85М
| Уплотнение торцовое, № чертежа | Марка насоса |
|---|---|
| Уплотненте на нефтяные магистральные насосы (НМ) | |
| ТМ 85М | НМ 3600-210 (230) |
| ТМ 105М | НМ 7000-230 |
| ТМ 120М | НМ 10000-260 |
| Описание | Техническая характеристика | ||
|
Торцовые уплотнения типа ТМ предназначены для герметизации валов нефтяных магистральных насосов, перекачивающих нефтепродукты. |
Максимальный перепад давления | МПа | 5,5 |
| Температура рабочей жидкости | °С | -15...+80 | |
| Частота врашения вала насоса | с-1 | 60 | |
| Объемная концентрация твердых частиц в перекачиваемой среде | % | 0,2 | |
| Марка уплотнения | d | d1 | L | L1 |
| ТМ85М | 85 | 180 | 90 | 55 |
| ТМ105М | 105 | 195 | 88 | 50 |
| ТМ120М | 120 | 195 | 88 | 50 |
| ТМ140М | 140 | 215 | 92 | 70 |
Ниже представлен полный список торцовых уплотнений выпускаемой под маркой ТМ:
- ТМ85М;
- ТМ95М;
- ТМ105М;
- ТМ120М;
- ТМ140М.
