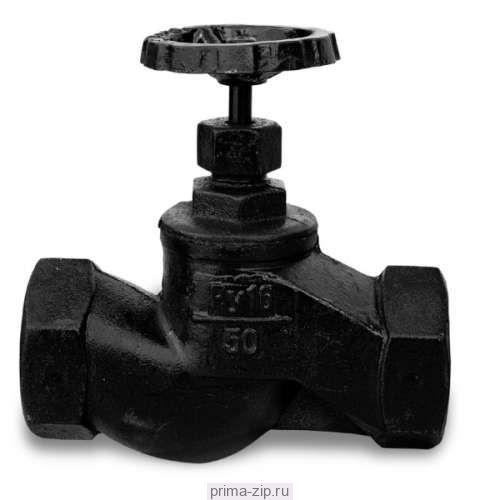

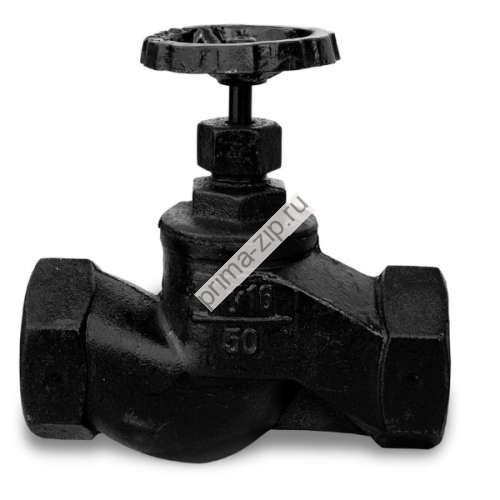

Клапан запорный чугунный 15кч18п, 15кч19п, 15кч16п1
Описание Клапан запорный чугунный 15кч18п, 15кч19п, 15кч16п1
Клапаны (вентили) 15кч18п Ду20 Ру16 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 15кч18п - вода, пар, воздух. Для изготовления корпуса используется ковкий чугун. Температурный диапазон: до +225 C0. Присоединение к трубопроводу - муфтовое по ГОСТ 6527-68.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 15кч18п Ду20 Ру16
 |
|
Габаритные размеры и масса клапана 15кч18п Ду20 Ру16
| Наименование параметра | Значение, мм |
| Длина (L) | 100 |
| Высота (H) | 110 |
| Масса (кг) | 0,9 |
Строительная длина (L) - длина участка трубы, который клапан 15кч18п Ду20 Ру16 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
Клапан запорный из ковкого чугуна фланцевый 15кч19п1
-
Наименование изделия: Клапан запорный из ковкого чугуна фланцевый 15кч19п1
-
Марка:15кч19п1
-
Назначение: Для включения или отключения водо-, паропровода
-
Регламентирующий документ: ТУ26-07-1442-87
-
Давление условное PN, МПа (кгс/см2): 1,6(16)
-
Температура рабочей среды (наибольшая):225С
-
Материал (основной):Ковкий чугун КЧ30-6-ф
-
Присоединение:Фланцевое
-
Среда рабочая:Вода, пар
-
Управление:Ручное
-
Комплект поставки:Клапан в сборе; техническое описание и инструкция по эксплуатации (2 экз. на одну партию изделий в один адрес); паспорт (2 экз. на одну партию изделий в один адрес
-
Обозначение DN,мм D, мм D1,мм D2,мм D0,мм L, мм b, мм d, мм H, мм 25 115 85 68 80 120 14 14 132 32 135 100 78 80 140 16 18 132 40 145 110 88 120 170 16 18 164 50 160 125 103 120 200 17 18 165
