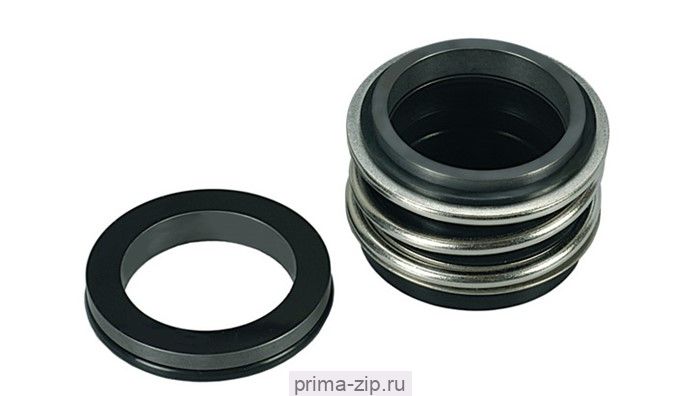

Торцевое уплотнение MG1/50-z G6 AQEGG
Описание Торцевое уплотнение MG1/50-z G6 AQEGG
Одинарное сильфоное торцевое уплотнение MG1 для гладких валов с вращающимся подпружиненным узлом, произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния
2-неподвижное кольцо карбид кремния
3-сильфон VITON)
4-пружина сталь AISI 304
5-обойма сталь AISI 304
3-сильфон VITON)
4-пружина сталь AISI 304
5-обойма сталь AISI 304
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-50 | 50 | 74.0 | 70.0 | 30.5 | 9.5 | 69.3 | 11.6 |
Торцевое уплотнение MG1/50-z G6 AQEGG
