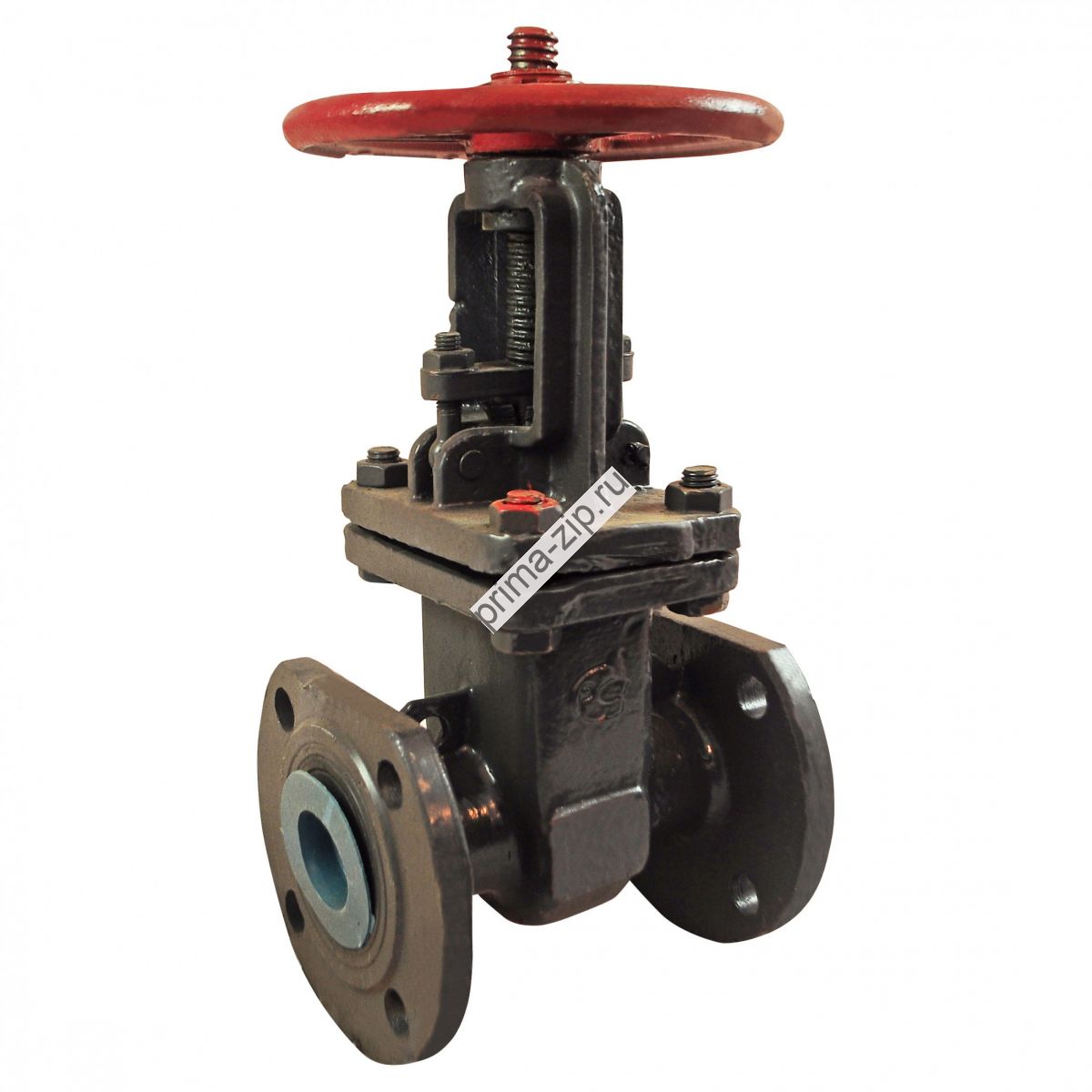

Задвижка стальная 30с41нж Ду50 Ру16 клиновая фланцевая с выдвижным шпинделем
Описание Задвижка стальная 30с41нж Ду50 Ру16 клиновая фланцевая с выдвижным шпинделем
Задвижка стальная 30с41нж Ду50 Ру16 клиновая фланцевая с выдвижным шпинделем (производство-Россия)
Рабочая среда: Вода, пар, нефть и нефтепродукты.
Рабочее давление: 16 бар.
Рабочая температура: от – 30 до +425°С.
Класс герметичности: А по ГОСТ 9544-2015.
Тестовое давление водой, на герметичность: 1,8 Мпа.
Тестовое давление водой, на прочность: 1,8 Мпа
L=180 мм (строительная длина)
D=160 мм
D1=125 мм
D2=100 мм
D0=180 мм
H=288 мм
Z-ф d=4ф-18 мм
b=16 мм
Корпус: сталь 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
Крышка: сталь 30ХМЛ, 20ГЛ
Клин (диски): сталь 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
Шпиндель: 20Х13
Втулка резьбовая: бронза БрАЖ 9-4
Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт, шпилька: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт откидной: сталь 35, 40X
Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ТРГ
Набивка сальника: кольца ТРГ
Маховик: сталь 25Л, ВЧ50
Задвижка стальная 30с41нж Ду100 Ру16 клиновая фланцевая с выдвижным шпинделем (производство-Россия)
Рабочая среда: Вода, пар, нефть и нефтепродукты.
Рабочее давление: 16 бар.
Рабочая температура: от – 30 до +425°С.
Класс герметичности: А по ГОСТ 9544-2015.
Тестовое давление водой, на герметичность: 1,8 Мпа.
Тестовое давление водой, на прочность: 1,8 Мпа
L=230 мм (строительная длина)
D=215 мм
D1=180 мм
D2=156 мм
D0=245 мм
H=392 мм
Z-ф d=8ф-18 мм
b=20 мм
Корпус: сталь 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
Крышка: сталь 30ХМЛ, 20ГЛ
Клин (диски): сталь 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
Шпиндель: 20Х13
Втулка резьбовая: бронза БрАЖ 9-4
Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт, шпилька: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Болт откидной: сталь 35, 40X
Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ТРГ
Набивка сальника: кольца ТРГ
Маховик: сталь 25Л, ВЧ50
