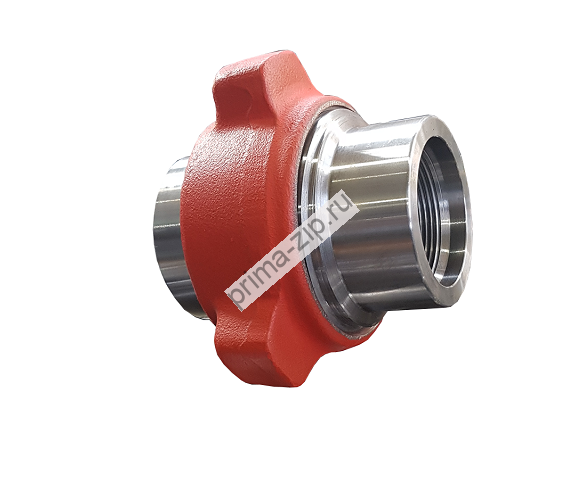

Быстроразъемное соединение DN 80,PN 250(25,0 МПа)
Описание Быстроразъемное соединение DN 80,PN 250(25,0 МПа)
Проходное сечение, мм 80
Давление рабочее, МПА 25
Быстроразъемные соединения предназначены:
- для оперативного монтажа НКТ;
- для присоединения цементировочных агрегатов, буровых насосов;
- для заглушки трубопровода.
- нефтепромысловой,
- гидравлической,
- сельскохозяйственной,
- горнодобывающей,
- и во многих других.
НЕКОТОРЫЕ ВАРИАНТОВ БРС :
Преимущества быстроразъемных соединений:
- надежность соединения;
- монтаж без применения специальной техники,благодаря литой конструкции гайки;
- монтаж и демонтаж без потерь рабочей жидкости и газов.
Типоразмеры быстроразъемных соединений — «БРС 1», «БРС 2», «БРС 2.5», «БРС 3», «БРС 3,5», «БРС 4», «БРС 6».
Технические характеристики БРС
| Наименование | Условный диаметр, мм | Давление, МПа | Соединение, примечание |
| БРС-1” | соединение резьба по ГОСТ 633-80 | ||
| БРС-1” | соединение под приварку | ||
| БРС-2” | Ду50 | до 40 | под приварку с проточкой |
| БРС-2” | Ду50 | до 40 | под приварку в стык |
| БРС-2” | Ду50 | до 70 | под приварку |
| БРС-2” | Ду50 | до 40 | с резьбой НКТ60 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-2” | Ду50 | до 40 | с резьбой Rc2 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-2” | Ду50 | до 40 | с резьбой NPT2 по ГОСТ 6111-81 |
| БРС-2” | Ду50 | до 70 | с резьбой НКТ60, Rc2 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT), ГОСТ 6211-81 (аналог BSPT), NPT |
| БРС-2,5” | Ду65 | до 40 | под приварку с проточкой |
| БРС-2,5” | Ду65 | до 40 | с резьбой НКТ73 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-2,5” | Ду65 | до 40 | с резьбой Rс2,5 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-3” | Ду76 | до 40 | под приварку с проточкой |
| БРС-3” | Ду76 | до 40 | под приварку в стык |
| БРС-3” | Ду76 | до 40 | с резьбой НКТ89 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-3” | Ду76 | до 40 | с резьбой Rc3 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-3,5” | Ду89 | до 40 | под приварку с проточкой |
| БРС-3,5” | Ду89 | до 40 | под приварку в стык |
| БРС-3,5” | Ду89 | до 40 | с резьбой НКТ102 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-3,5” | Ду89 | до 40 | с резьбой Rc3,5 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-4” | Ду100 | до 40 | с резьбой НКТ114 по ГОСТ 633-80, ГОСТ Р 52203-2004 (аналог API5CT) |
| БРС-4” | Ду100 | до 40 | с резьбой Rc4 по ГОСТ 6211-81 (аналог BSPT) |
| БРС-4” | Ду100 | до 40 | под приварку с проточкой |
| БРС-4” | Ду100 | до 40 | под приварку в стык |
| БРС-6” | Ду 150 | до 40 | под приварку |
| БРС-6” | Ду 150 | до 40 | с присоединительной резьбой |
Быстроразъемное соединение DN 80,PN 250(25,0 МПа)
