Соединение БРС 4" FIG 206 под приварку Ст20
Описание Соединение БРС 4" FIG 206 под приварку Ст20
Соединение БРС 4" FIG 206 под приварку Ст20 с заглушкой

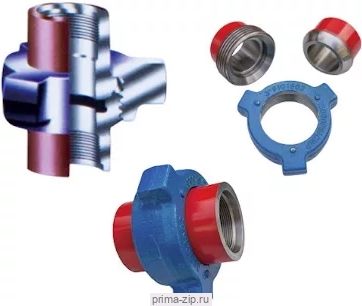

БРС FIG 206 относятся к быстроразъемным соединениям, используемым в нефтепромысловом оборудовании иностранного производства. Согласно стандарту, такие БРС рассчитаны на давление 2000 psi (13,79 МПа), что примерно соответствует Ру14 МПа из отечественного ряда стандартных давлений. Возможно производство соединений FIG.206 с типоразмерами 2", 3" и 4". Они изготавливаются как с резьбовыми соединениями (резьба NPT), так и под приварку. БРС FIG.206 комплектуются уплотнительным кольцом. Гайка окрашивается в синий цвет.
|
Типоразмер |
Условный проход (Ду) |
Вес, кг* |
Наибольший диаметр, мм* |
Наибольшая длина, мм* |
|
|
|
Дюймов |
Мм |
|
|
|
|
2" FIG 206 |
2" |
50 |
2,4 |
74 |
83 |
|
3" FIG 206 |
3" |
80 |
6,6 |
108 |
115 |
|
4" FIG 206 |
4" |
100 |
9,1 |
127 |
125 |
Соединение БРС 4" FIG 206 под приварку Ст20 с заглушкой
