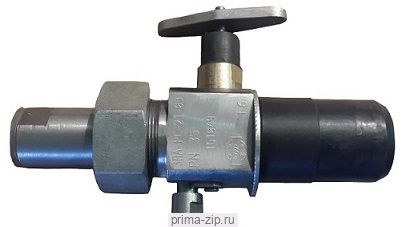

Разделитель сред РС-21-04

НАЗНАЧЕНИЕ

Разделители сред РС-21 (РС-21-01, РС-21-02, РС-21-03, РС-21-04, РС-21-05) предназначены для установки и предохранения манометра от размораживания во время эксплуатации при отрицательных температурах окружающей среды.

Изделие сертифицировано по Spec 6A API и ГОСТ Р.

Качество изготовления изделий обеспечивается системой, сертифицированной по ISO 9001.

ПРЕИМУЩЕСТВА

• Надежная работа в комплекте с манометром в диапазоне давления до 35 МПа, при температуре до минус 60°С за счет конструкции и применения специальных материалов.
• Полная герметизация каналов подвода проводимой среды к манометру с мембраной перед их снятием за счет эластомерного уплотнения.

  Класс материала по классификации Spec 6A API - BB.

  ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

  Рабочее давление, МПа (psi) - 35(5000)

  Температура окружающей среды, °С - от -60 до +60

  Проводимая среда - нефть, газ, газоконденсат, вода морская, вода пластовая

  Температура проводимой среды, °С - не выше 120

  Обозначение изделия	Рис	Материал корпуса	Наличие бобышки под приварку	Масса, кг	Изготовление и поставка
  РС-21	1	Ст.30Х13	+	1,1	РС-21 ПС
  РС-21-01			-
  РС-21-02	3		- (R 1/2 '' на корп.)
  РС-21-03	2		+
  РС-21-04			-
  РС-21-05	4		- (R 1/2 '' на корп.)



  По требованию заказчика возможна поставка разделителя в исполнении К1 (СО 2 до 6%) и К2 (СО2 и Н2S до 6% каждого)

  Изготовление и поставка по 209 АФ.00.000 ТУ.
