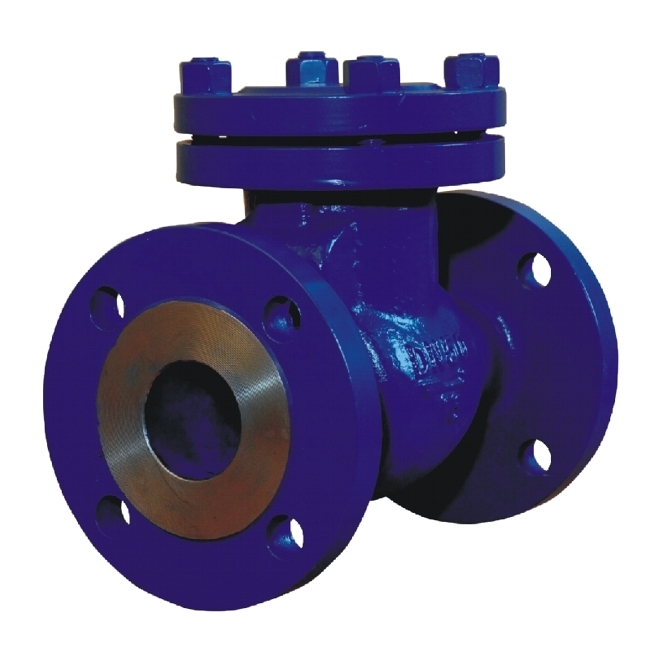

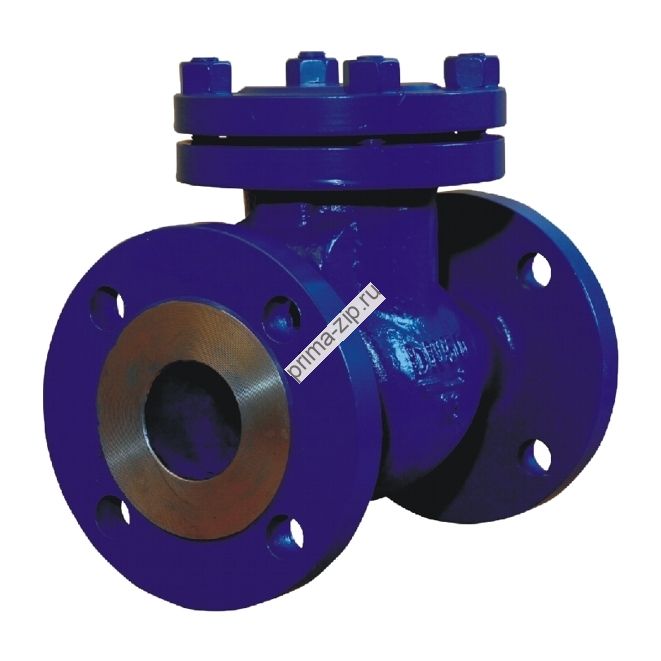

Описание клапан обратный поворотный 19с53нж ду50 ру40
Расчетная рабочая среда обратного клапана 19с53нж - вода, пар, воздух, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и другие. Для изготовления корпуса используется сталь 20Л. Температурный диапазон: -40 до +450 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.3, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы затворов: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры обратного клапана (затвора) 19с53нж Ду50 Ру40
 |
|
Габаритные размеры и масса обратного клапана 19с53нж Ду50 Ру40
| Наименование параметра | Значение, мм |
| Длина (L) | 230 |
| Высота (H) | 170 |
| Масса (кг) | 24 |
Строительная длина (L) - длина участка трубы, который обратный клапан 19с53нж Ду50 Ру40 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода обратного клапана до конца шпинделя в верхнем положении.
