Клапан обратный поворотный (затвор обратный, затвор поворотный) 19с19нж,19лс19нж,19нж19нж

Главная » Каталог товаров » Запорная арматура » КЛАПАНЫ ОБРАТНЫЕ » Клапан обратный поворотный (затвор обратный, затвор поворотный) 19с19нж,19лс19нж,19нж19нж

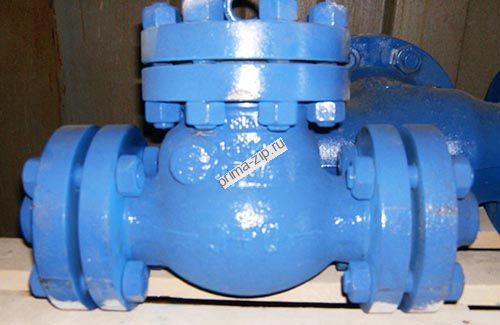

Клапан обратный поворотный (затвор обратный, затвор поворотный) 19с19нж,19лс19нж,19нж19нж
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание Клапан обратный поворотный (затвор обратный, затвор поворотный) 19с19нж,19лс19нж,19нж19нж

19с19нж,19лс19нж,19нж19нж

Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая
Ру, кгс/см2: 160
Тип управления: Автоматический
Тип арматуры: Затвор поворотный обратный (Затвор обратный)
Тип присоединения: Фланцевый









*от -40 до +425 для исп. У1;

  от -60 до +425 для исп. ХЛ1

  от -60 до +600 для исп. УХЛ1

Климатическое исполнение.:

У1 , ХЛ1, УХЛ1 по ГОСТ 15150-69

Герметичность затвора:

Класс «С» ГОСТ 9544-93

Тип присоединения к трубопроводу

Фланцевое (исполнение 7) по ГОСТ 12815-80









      Клапаны обратные поворотные (затворы обратные, затвор поворотный, клапан обратный поворотный, затвор обратный) с фланцевым присоединением предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах.

   Рабочая среда – вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды и среды, не агрессивные к материалам деталей изделия

     Рабочее положение затворов на горизонтальном трубопроводе - крышкой вверх, на вертикальном трубопроводе входным патрубком вниз. Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе).


       Принцип работы.

   При подаче рабочей среды во входной патрубок поток среды отжимает захлопку с серьгой, закрепленной на кронштейне осью. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) захлопка возвращается в исходное положение, перекрывая входное отверстие патрубка, давление рабочей среды обеспечивает герметичность затвора ( при отсутствии давления, захлопка возвращается в исходное положение, под тяжестью собственного веса).

     Основные присоединительные размеры и масса клапана 19с19нж,19лс19нж,19нж19нж

DN

L

A (D)

B (D1)

C (D9)

H

E (h)

F

h-d

Weight, kg

50

300

215 (195)

145

115

36

3

4

4-26

39

80

380

260 (230)

180

150

46

3

4

8-26

73

100

430

300 (265)

210

175

48

3

4.5

8-30

118

150

550

390 (350)

290

250

66

3

4.5

12-33

246

200

650

480 (430)

360

315

78

3

4.5

12-39

396

Клапан обратный поворотный (затвор обратный, затвор поворотный) 19с19нж,19лс19нж,19нж19нж
