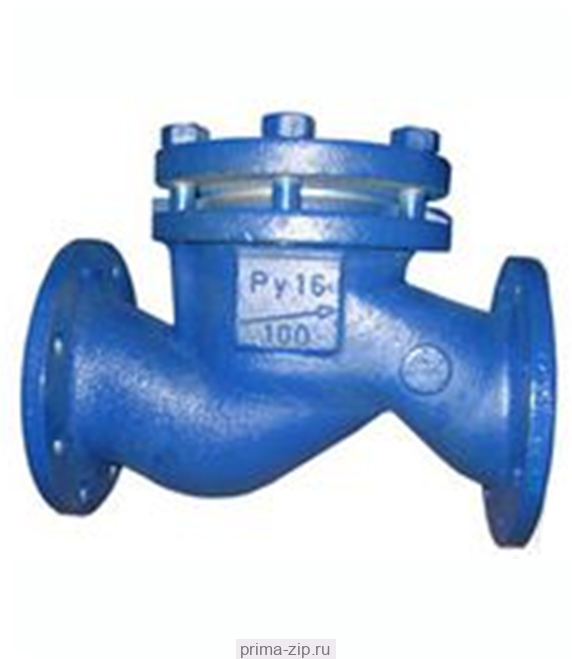

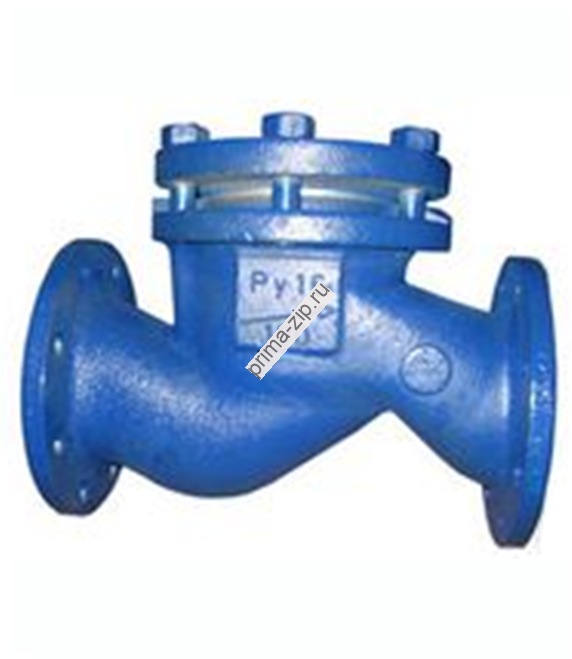

Клапан обратный подъемный фланцевый 16с10нж, 16лс10нж 16нж10нж (16с10п, 16лс10п, 16нж10п
Описание Клапан обратный подъемный фланцевый 16с10нж, 16лс10нж 16нж10нж (16с10п, 16лс10п, 16нж10п
Тип арматуры: Обратный клапан подъемный
Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая
Т/ф: 16с10нж, 16лс10нж, 16нж10нж (16с10п, 16лс10п, 16нж10п)
Т рабочей среды, °C: до +420
Ру, кгс/см2: 16
Тип управления: Автоматический
Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой
Тип присоединения: Фланцевый
Клапан обратный подъемный типа 16с10нж, 16лс10нж, 16нж10нж (обратный клапан подъемный 16с10п, 16лс10п, 16нж10п) предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.
Рабочее положение клапанов 16с10нж, 16лс10нж, 16нж10нж (обратный клапан подъемный 16с10п, 16лс10п, 16нж10п) на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).
Принцип работы:
При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком, входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора ( при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).
Тип уплотнения:
для клапанов 16с10нж, 16лс10нж, 16нж10нж - нержавеющая наплавка на седле и золотнике клапана;
для клапанов 16с10п, 16лс10п, 16нж10п - нержавеющая наплавка на седле и фторопластовое кольцо на золотнике клапана.
Основные габаритные размеры клапанов 16с10нж, 16лс10нж, 16нж10нж (16с10п, 16лс10п, 16нж10п):
Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая
Т/ф: 16с10нж, 16лс10нж, 16нж10нж (16с10п, 16лс10п, 16нж10п)
Т рабочей среды, °C: до +420
Ру, кгс/см2: 16
Тип управления: Автоматический
Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой
Тип присоединения: Фланцевый
Клапан обратный подъемный типа 16с10нж, 16лс10нж, 16нж10нж (обратный клапан подъемный 16с10п, 16лс10п, 16нж10п) предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.
Рабочее положение клапанов 16с10нж, 16лс10нж, 16нж10нж (обратный клапан подъемный 16с10п, 16лс10п, 16нж10п) на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).
Принцип работы:
При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком, входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора ( при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).
Тип уплотнения:
для клапанов 16с10нж, 16лс10нж, 16нж10нж - нержавеющая наплавка на седле и золотнике клапана;
для клапанов 16с10п, 16лс10п, 16нж10п - нержавеющая наплавка на седле и фторопластовое кольцо на золотнике клапана.
Основные габаритные размеры клапанов 16с10нж, 16лс10нж, 16нж10нж (16с10п, 16лс10п, 16нж10п):
| Dn | L | D | D1 | N(d) |
| 15 | 130 | 95 | 65 | 4(14) |
| 20 | 150 | 105 | 75 | 4(14) |
| 25 | 160 | 115 | 85 | 4(14) |
| 32 | 180 | 135 | 100 | 4(14) |
| 40 | 200 | 110 | 110 | 4(18) |
| 50 | 230 | 160 | 125 | 4(18) |
| 65 | 290 | 180 | 145 | 4(18) |
| 80 | 310 | 195 | 160 | 4(18) |
| 100 | 350 | 215 | 180 | 8(18) |
| 125 | 400 | 245 | 210 | 8(18) |
| 150 | 480 | 280 | 240 | 8(22) |
| 200 | 600 | 335 | 295 | 12(22)
|
