Клапан обратный Т-18б-1, Клапан обратный Т-118б

Клапан обратный поворотный Т-18б-1 используется в системах водоснабжения и отопления, энергосистемах, нефте- и газопроводах. Затворы для использования в энергетических системах рассчитаны на более высокие давления (Ру), чем в обычных трубопроводах.

Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов обратных: давления, рабочей температуры и коррозионных свойств среды.

Обозначение	ДУ, мм	Длина, мм	Высота, мм	Масса, кг
Т-18б-1	50	340	258	22,7
Т-118б	100	540	425	81

Технические характеристики

Давление номинальное PN, МПа:	6,4
Присоединение к трубопроводу:	под приварку
Установочное положение на трубопроводе:	любое
Температура рабочей среды, °С:	250
Характеристика рабочей среды:	вода

Клапаны Т-18б-1 и Т-118 относятся к категории обратных. Основное их предназначение — защитить трубопроводную систему от резкого изменения направленности движения рабочей жидкости (газа), вследствие которой возможен гидроудар. Клапаны Т-18б-1 и Т-118 рассматриваемого типа работают автоматически.



Основные преимущества устройств: автоматизация, высокая герметичность, а также простота конструкции. Вместе с тем, следует с осторожностью эксплуатировать клапан в средах с повышенной загрязненностью. Крупные нерастворимые частицы, присутствующие в рабочих средах, могут загрязнить элементы клапана, вследствие чего он может выйти из строя.



Конструкционные особенности клапанов рассматриваемого типа предполагают их наилучшую адаптивность к установке на трубопроводах горизонтального типа.



Существуют близкие аналоги рассматриваемым клапанам, а именно: устройства Т-122бс, Т123бс, а также задвижка Т115бм.

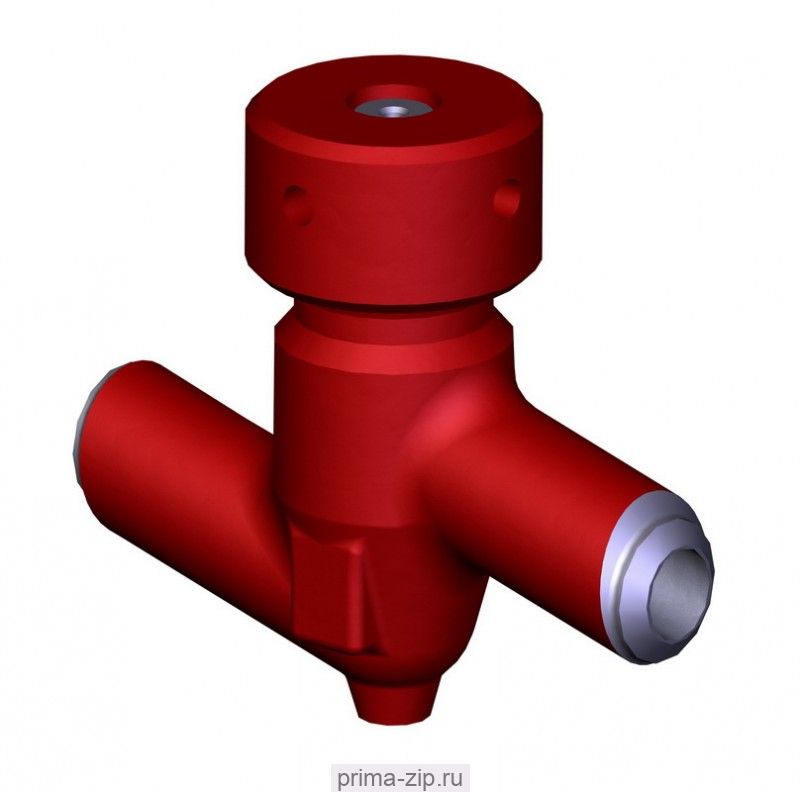

Клапан обратный Т-18б-1
