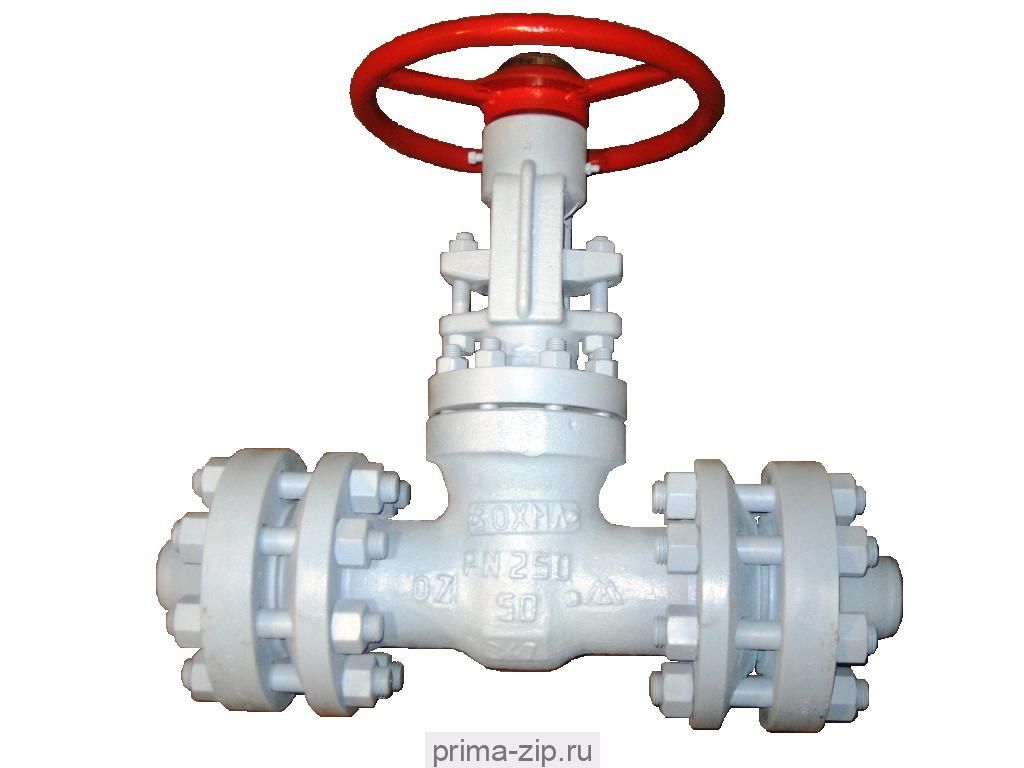

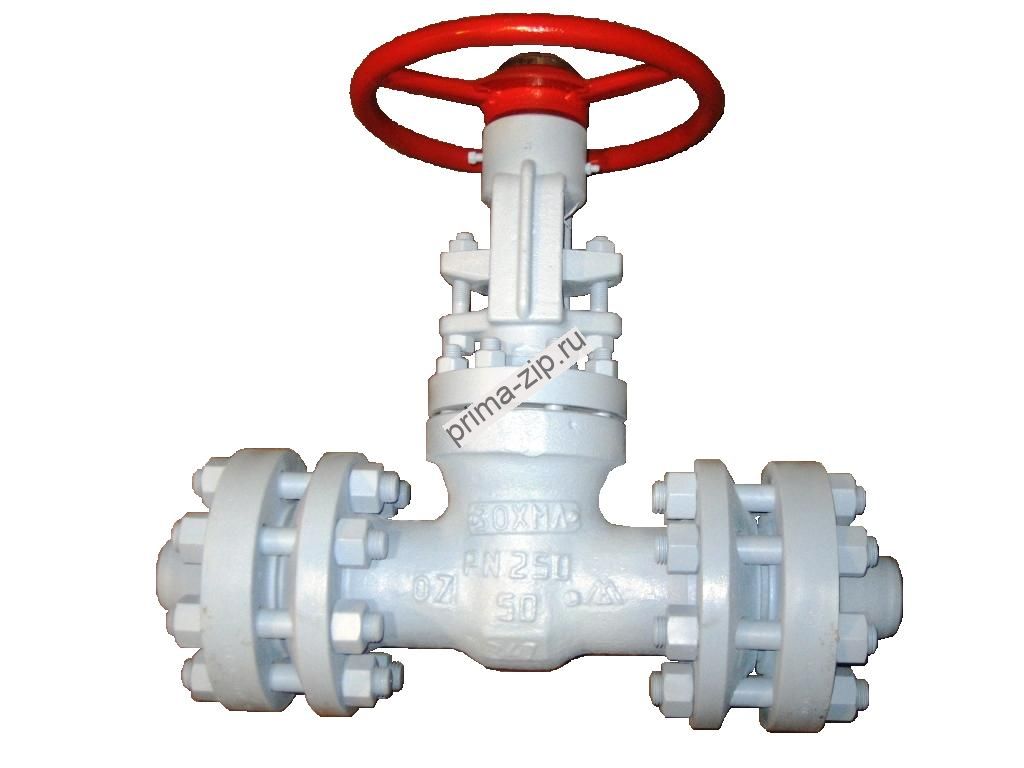

Задвижка 31лс45нж клиновая фланцевая
Описание Задвижка 31лс45нж клиновая фланцевая
Классификация:
- Область применения — задвижки стальные в зависимости от своих характеристик, подходят для эксплуатации в тех или иных системах;
- Размеры, внутренний и внешний диаметр;
- Тип управления (ручной/электропривод);
- Марка стали, из которой произведен корпус и т. д.
В сравнении с задвижками, выполненными из чугуна, стальные задвижки имеют следующие преимущества:
- Устойчивость к повышенным температурам, резким перепадам температуры;
- Способность выдерживать очень высокое рабочее давление (зависит от типа задвижек);
- Высокая стойкость к воздействию коррозии, долговечность;
- Минимальное гидравлическое соединение.
Сегодня задвижки стальные фланцевые используются практически повсеместно, без них невозможно представить нормальное функционирование трубопроводных систем
Показатели назначения 31лс45нж:
- Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от -60°С до +450°С
- Условия эксплуатации: ХЛ1
-
Минимальная температура окружающего воздуха: -60°С
Габаритные размеры 31лс45нж
|
Диаметр, мм |
L, мм |
D, мм |
D1, мм |
n |
d, мм |
H, мм |
H1, мм |
D0, мм |
Масса, кг |
|
50 |
300 |
195 |
145 |
4 |
26 |
300 |
360 |
200 |
43 |
|
80 |
390 |
230 |
180 |
8 |
26 |
410 |
502 |
200 |
91 |
|
100 |
450 |
265 |
210 |
8 |
30 |
550 |
665 |
200 |
129 |
 |
 |
Материальное исполнение 31лс45нж
Корпус: 20ГЛ; Крышка: 20ГЛ; Клин (диски): 20ГЛ с наплавкой, 20Х13; Шпиндель: 14Х17Н7; Гайка шпинделя: латунь ЛС59-1; Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87; Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87; Болт откидной или анкерный: сталь 40Х; Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ; Набивка сальника: ТРГ; Маховик: 20ГЛ; Редуктор: редуктор червячный; Подшипник: шариковый упорный; Наплавка на кольце в корпусе: 07Х25Н13; Наплавка на клине: 13Х25Т
