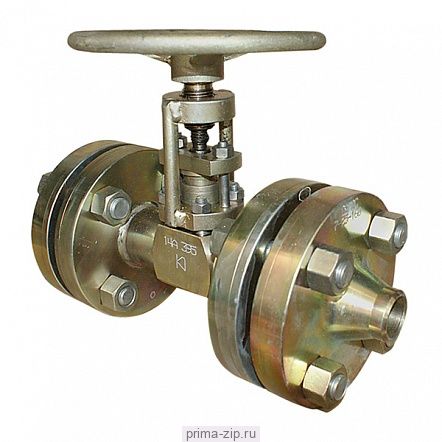

Задвижка из нержавеющей стали 30нж
Описание Задвижка из нержавеющей стали 30нж
30нж41нж Ру 1,6МПа
Задвижка нержавеющая 30нж41нж клиновая с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200, 250, 300 в качестве запорного устройства на жидкии и газообразные, нейтральная к материалам, соприкасающимся со средой, при давлении до 1,6 МПа и температуре до +565С.
Технические характеристики:
Рабочая среда - природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные нефтехимические продукты, скорость коррозии в которых стали 12Х18Н9Т не более 0,2 мм/год, при температуре среды до 565С, минимальная температура окружающего воздуха -60С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
Привод - ручной (маховик)
| Ду | L,мм | Масса, кг |
| 50 | 180 | 25 |
| 80 | 210 | 38 |
| 100 | 230 | 55 |
| 150 | 280 | 100 |
| 200 | 330 | 143 |
| 250 | 450 | 238 |
| 300 | 500 | 395 |
30нж99нж Ру 2,5МПа
Задвижка нержавеющая 30нж99нж клиновая с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200, 250 в качестве запорного устройства на жидкии и газообразные, нейтральная к материалам, соприкасающимся со средой, при давлении до 2,5 МПа и температуре до +350С.
Технические характеристики:
Рабочая среда - вода, пар, нефть, жидкие нефтепродукты, коррозионные среды слабой агрессивности при температуре +350С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 2,5 (25)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
Привод - ручной (маховик)
| Ду | L,мм | Масса, кг |
| 50 | 180 | 26 |
| 80 | 280 | 44 |
| 100 | 300 | 74 |
| 150 | 350 | 121 |
| 200 | 400 | 230 |
| 250 | 450 | 259 |
30нж15нж Ру 4,0МПа
Задвижка нержавеющая 30нж15нж клиновая с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200, 250, 300 в качестве запорного устройства на жидкии и газообразные, нейтральная к материалам, соприкасающимся со средой, при давлении до 4,0 МПа и температуре до +565С.
Технические характеристики:
Рабочая среда - агрессивная, по отношению к которой применяемая материалы коррозионностойкие –вода, пар, аммиак, влажный природный природный газ, нефтепродукты,содержащие сероводоро до 01% с температурой от -60 до +565С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 4,0 (40)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
Привод - ручной (маховик)
| Ду | L,мм | Масса, кг |
| 50 | 250 | 31 |
| 80 | 310 | 50 |
| 100 | 350 | 82 |
| 150 | 450 | 130 |
| 200 | 550 | 210 |
| 250 | 450 | 357 |
| 300 | 500 | 529 |

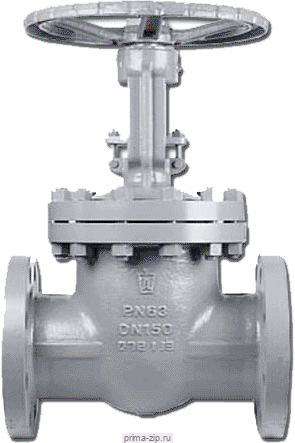

30нж76нж Ру 6,3МПа
Задвижка нержавеющая 30нж76нж клиновая с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200 в качестве запорного устройства на жидкии и газообразные, нейтральная к материалам, соприкасающимся со средой, при давлении до 6,3 МПа и температуре до +565С.
Технические характеристики:
Рабочая среда - природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные нефтехимические продукты, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год при температуре среды до 565С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 6,3 (63)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
Привод - ручной (маховик)
| Ду | L,мм | Масса, кг |
| 50 | 267 | 45 |
| 80 | 318 | 80 |
| 100 | 356 | 110 |
| 150 | 444 | 250 |
| 200 | 550 | 323 |
| 250 | 650 | 345 |
31нж45нж Ру 16МПа
Задвижка нержавеющая 31нж45нж клиновая с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 150 в качестве запорного устройства на жидкии и газообразные, нейтральная к материалам, соприкасающимся со средой, при давлении до 16МПа и температуре до +565С.
Технические характеристики:
Рабочая среда - природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные нефтехимические продукты, скорость коррозии в которых стали 12Х18Н9ТЛ не более 0,2 мм/год, при температуре среды до 565С, минимальная температура окружающего воздуха -60С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 16 (160)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
Привод - ручной (маховик)
| Ду | L,мм | Масса, кг |
| 50 | 300 | 70 |
| 80 | 390 | 104 |
| 100 | 450 | 118 |
| 150 | 600 | 308 |
30нж941нж Ру 1,6МПа
Задвижка нержавеющая 30нж941нж клиновая с выдвижным шпинделем фланцевая под электропривод предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200, 250, 300 в качестве запорного устройства на жидкии и газообразные, нейтральная к материалам, соприкасающимся со средой, при давлении до 1,6 МПа и температуре до +565С.
Технические характеристики:
Рабочая среда - природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные нефтехимические продукты, скорость коррозии в которых стали 12Х18Н9Т не более 0,2 мм/год, при температуре среды до 565С, минимальная температура окружающего воздуха -60С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – сталь 12Х18Н9ТЛ
Управление - электропривод
| Ду | L,мм | Масса, кг |
| 50 | 180 | 17 |
| 80 | 210 | 31 |
| 100 | 230 | 41 |
| 150 | 280 | 80 |
| 200 | 330 | 123 |
| 250 | 450 | 256 |
| 300 | 500 | 411 |
| 400 | 600 | 610 |
| 500 | 700 | 1040 |
Тип электропривода:
| Диаметр | Электропривод |
| 50 | НВ (НА) |
| 80 | НВ (НА) |
| 100 | НВ (НА) |
| 150 | НВ (НА) |
| 200 | НВ (НБ) |
| 250 | НВ (НБ) |
| 300 | НВ (НБ) |
| 400 | НВ |
| 500 | НГ |
Задвижка 30нж999нж под электропривод
Задвижка под электропривод 30нж999нж хладостойкая применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразнык углеводородные среды при максимальном давлении среды 2,5 МПа (25 кгс/см2) и максимальной рабочей температуры до +565 °С. В задвижках 30нж999нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.
Технические характеристики:
Условный проход: 50-300 мм
Номинальное давление: 2,5 МПа (25 кгс/см2)
Тип присоединения: фланцевое
Температура: от минус 60 оС до плюс 565 оС
Материал корпуса: нержавеющая сталь
Описание рукоятки: под электропривод
| Ду | L,мм | Масса без привода, кг |
| Ду50 | 250 | 21 |
| Ду80 | 280 | 38 |
| Ду100 | 300 | 44 |
| Ду150 | 350 | 90 |
| Ду200 | 400 | 140 |
| Ду250 | 450 | 225 |
| Ду300 | 500 | 300 |
| Ду350 | 550 | 390 |
| Ду400 | 600 | 566 |
| Ду500 | 700 | 982 |
| Ду600 | 800 | 1460 |
| Ду800 | 1000 | 2540 |
| Ду1000 | 1200 | 4400 |
| Ду, мм | Макс. крутящий момент, Нм | Тип электропривода |
| 50 | 110 | А |
| 80 | 130 | |
| 100 | 150 | |
| 150 | 210 | Б |
| 200 | 280 | |
| 250 | 400 | |
| 300 | 580 | |
| 350 | 750 | В |
| 400 | 850 | |
| 500 | 1350 | Г |
| 600 | 1750 | |
| 800 | 4573 | Д |
| 1000 | 8580 |
30нж915нж под электропривод
Фланцевая нержавеющая задвижка 30нж915нж предназначена для перекрытия потоков жидких и газообразных сред, не агрессивных к стали 12Х18Н9ТЛ, имеющих рабочее давление 4,0 МПа (40 кгс/см2) и рабочую температуру от -60 до +560 °С. Задвижки 30нж915нж изготавливаются диаметрами условными Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду350 и Ду400. Имеют фланцевое присоединение к трубопроводу (стандартные присоединительные размеры по ГОСТ Р 54432, исполнение В ряд 1). Герметичность затвора по классу А, АА, В, С. Уплотнение шпинделя - сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке. Направление подачи среды - с любой стороны магистральных фланцев.
Технические характеристики:
Рабочая среда: вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым материалы, применяемые в задвижке, коррозионностойки.
Температура рабочей среды: от -60°С до +560°С
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: -60°С
Присоединение к трубопроводу - фланцевое, исполнение В ряд 1 по ГОСТ Р 54432
Управление - с помощью электропривода
| Ду | L,мм | Масса с приводом* , кг |
| Ду50 | 250 | 35 |
| Ду80 | 310 | 55 |
| Ду100 | 350 | 77 |
| Ду150 | 450 | 166 |
| Ду200 | 550 | 236 |
| Ду250 | 650 | 325 |
| Ду300 | 750 | 515 |
| Ду350 | 850 | 540 |
| Ду400 | 950 | 740 |
* - значения высоты и массы могут отличаться, в зависимости от завода-изготовителя и марки привода
Рекомендуемые электроприводы
| Ду, мм | Макс. крутящий момент, Нм | Тип электропривода |
| 50 | 120 | А |
| 80 | 140 | |
| 100 | 160 | |
| 150 | 250 | Б |
| 200 | 340 | |
| 250 | 500 | В |
| 300 | 800 | |
| 350 | 1200 | |
| 400 | 1450 | Г |
30нж976нж под электропривод
Задвижка из нержавеющей стали 30нж976нж, имеющая в своей конструкции электропривод, запорный клин и выдвижной шпиндель, предназначена для перекрытия потоков жидких и газообразных сред, не агрессивных к стали 12Х18Н9ТЛ, имеющих рабочее давление 6,3 МПа (63 кгс/см2) и рабочую температуру от -60 до +560 °С. Задвижки 30нж976нж изготавливаются диаметрами условными Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду350 и Ду400. Имеют фланцевое присоединение к трубопроводу (стандартные присоединительные размеры по ГОСТ Р 54432, исполнение В ряд 1). Герметичность затвора по классу А, АА, В, С. Уплотнение шпинделя - сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке. Направление подачи среды - с любой стороны магистральных фланцев.
Технические характеристики:
Рабочая среда: вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым материалы, применяемые в задвижке, коррозионностойки.
Температура рабочей среды: от -60°С до +560°С
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: -60°С
Присоединение к трубопроводу - фланцевое, исполнение В ряд 1 по ГОСТ Р 54432
Управление - с помощью электропривода
| Ду | L,мм | Масса с приводом* , кг |
| Ду50 | 250 | 45 |
| Ду80 | 310 | 67 |
| Ду100 | 350 | 128 |
| Ду150 | 450 | 205 |
| Ду200 | 550 | 310 |
| Ду250 | 650 | 420 |
| Ду300 | 750 | 650 |
| Ду350 | 850 | 695 |
| Ду400 | 950 | 850 |
* - значения высоты и массы могут отличаться, в зависимости от завода-изготовителя и марки привода
Рекомендуемые электроприводы
| Ду, мм | Макс. крутящий момент, Нм | Тип электропривода |
| 50 | 130 | А |
| 80 | 150 | |
| 100 | 180 | Б |
| 150 | 290 | |
| 200 | 380 | В |
| 250 | 600 | |
| 300 | 1200 | Г |
| 350 | 1450 | |
| 400 | 1750 |
31нж945нж под электропривод
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 7, ряд 2 (по умолчанию).
В задвижках применяется двухдисковый клин. Класс герметичности А, В, С по ГОСТ 9544-2005 (по заказу потребителя).
По умолчанию класс герметичности – А.
Уплотнение шпинделя – сальниковое.
В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.
Управление задвижки электроприводом.
Установочное положение задвижек на вертикальном трубопроводе любое, на горизонтальном электроприводом вверх. При установке приводной задвижки на трубопроводе должна быть предусмотрена дополнительная опора под электропривод.
| Ду | L,мм | Масса, кг |
| Ду50 | 300 | 66 |
| Ду80 | 390 | 104 |
| Ду100 | 450 | 122 |
| Ду150 | 600 | 285 |
