11с01пм, 11лс01пм, 11нж01пм Краны шаровые Ру

Главная » Каталог товаров » Запорная арматура » КРАНЫ ШАРОВЫЕ » 11с01пм, 11лс01пм, 11нж01пм Краны шаровые Ру
11с01пм, 11лс01пм, 11нж01пм Краны шаровые Ру
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание 11с01пм, 11лс01пм, 11нж01пм Краны шаровые Ру

Назначение: Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Техническая характеристика:

  • Тип присоединения: муфтовый

  • Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

  • Ру – 160 атм

  • Пространственное положение – любое

  • Класс герметичности – А по ГОСТ Р 54808-2011

  • Перекрытие потока осуществляется поворотом ручки на 90º

Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160?С (при использовании уплотнений и седел из Ф4)

до 200?С (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40? до +50?

от -60? до +50?

от -60? до +50?

от -60? до +50?

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Обозначение кранов шаровых муфтовых до 160 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С

11нж01пм для кранов из нержавеющих сталейНазначение: Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Техническая характеристика:

  • Тип присоединения: муфтовый

  • Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

  • Ру – 160 атм

  • Пространственное положение – любое

  • Класс герметичности – А по ГОСТ Р 54808-2011

  • Перекрытие потока осуществляется поворотом ручки на 90º

Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160?С (при использовании уплотнений и седел из Ф4)

до 200?С (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40? до +50?

от -60? до +50?

от -60? до +50?

от -60? до +50?

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Обозначение кранов шаровых муфтовых до 160 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С

11нж01пм для кранов из нержавеющих сталейНазначение: Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Техническая характеристика:

  • Тип присоединения: муфтовый

  • Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

  • Ру – 160 атм

  • Пространственное положение – любое

  • Класс герметичности – А по ГОСТ Р 54808-2011

  • Перекрытие потока осуществляется поворотом ручки на 90º

Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160?С (при использовании уплотнений и седел из Ф4)

до 200?С (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40? до +50?

от -60? до +50?

от -60? до +50?

от -60? до +50?

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Обозначение кранов шаровых муфтовых до 160 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С

11нж01пм для кранов из нержавеющих сталейНазначение: Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Техническая характеристика:

  • Тип присоединения: муфтовый

  • Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

  • Ру – 160 атм

  • Пространственное положение – любое

  • Класс герметичности – А по ГОСТ Р 54808-2011

  • Перекрытие потока осуществляется поворотом ручки на 90º

Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160?С (при использовании уплотнений и седел из Ф4)

до 200?С (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40? до +50?

от -60? до +50?

от -60? до +50?

от -60? до +50?

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Обозначение кранов шаровых муфтовых до 160 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С

11нж01пм для кранов из нержавеющих сталейОписание

Цена: по запросу

Назначение:
Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Краткая техническая характеристика

Тип присоединения: муфтовый

Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

Ру – до 63-100 атм. (63; 80; 100)

Пространственное положение – любое

Класс герметичности – А по ГОСТ Р 54808-2011

Перекрытие потока осуществляется поворотом ручки на 90º

Сборочные чертежи

Обозначение кранов шаровых муфтовых с Ру до 63-100 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С
11нж01пм для кранов из нержавеющих сталей



Ру-63-100

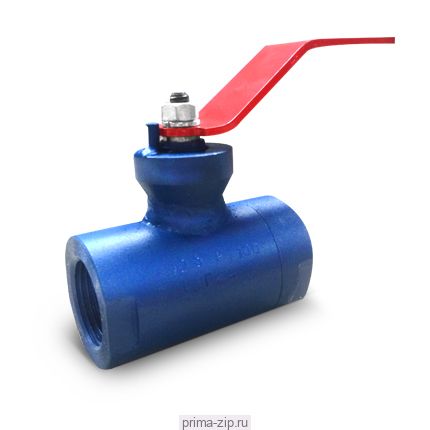

foto_6_n

Ду

Lстр

L

S

d

G*

H

Вес, кг

10

75

138

108

9

3/8”

102



15

75

150

108

14

1/2”

105



20

80

150

108

19

3/4”

115



25/20**

105

165

180

19

1”

115



32/25**

110

242

180

23

1 1/4”

145



40/32**

120

245

180

30

1 1/2″

145



50

150

375

300

50

2”

205



65

185

393

300

64

2 1/2”

225



80

205

510

405

71

3”

285





Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160ºС (при использовании уплотнений и седел из Ф4)

до 200ºС (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40º до +50º

от -60º до +50º

от -60º до +50º

от -60º до +50º

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС)

*Вместо трубной цилиндрической резьбы возможно исполнение с трубной конической резьбой Rc
**Возможно изготовление полных проходов

Назначение: Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Техническая характеристика:

  • Тип присоединения: муфтовый

  • Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

  • Ру – 160 атм

  • Пространственное положение – любое

  • Класс герметичности – А по ГОСТ Р 54808-2011

  • Перекрытие потока осуществляется поворотом ручки на 90º

Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160?С (при использовании уплотнений и седел из Ф4)

до 200?С (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40? до +50?

от -60? до +50?

от -60? до +50?

от -60? до +50?

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200?С)

Обозначение кранов шаровых муфтовых до 160 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С

11нж01пм для кранов из нержавеющих сталейОписание

Цена: по запросу

Назначение:
Кран шаровый предназначен для использования на трубопроводе в качестве запорного органа.

Краткая техническая характеристика

Тип присоединения: муфтовый

Ду – от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)

Ру – до 63-100 атм. (63; 80; 100)

Пространственное положение – любое

Класс герметичности – А по ГОСТ Р 54808-2011

Перекрытие потока осуществляется поворотом ручки на 90º

Сборочные чертежи

Обозначение кранов шаровых муфтовых с Ру до 63-100 атм:

11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С
11нж01пм для кранов из нержавеющих сталей



Ру-63-100

foto_6_n

Ду

Lстр

L

S

d

G*

H

Вес, кг

10

75

138

108

9

3/8”

102



15

75

150

108

14

1/2”

105



20

80

150

108

19

3/4”

115



25/20**

105

165

180

19

1”

115



32/25**

110

242

180

23

1 1/4”

145



40/32**

120

245

180

30

1 1/2″

145



50

150

375

300

50

2”

205



65

185

393

300

64

2 1/2”

225



80

205

510

405

71

3”

285





Варианты исполнений по материалу

Характеристика

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Рабочая среда

неагрессивные к проточной части крана среды

(вода, масло, нефтепродукты, природный газ и прочее)

агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)

пищевые продукты



Темература рабочей среды

до 160ºС (при использовании уплотнений и седел из Ф4)

до 200ºС (при использовании уплотнений и седел из Ф4К20)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2

ХЛ1

УХЛ1

УХЛ1

Температура окружающей среды

от -40º до +50º

от -60º до +50º

от -60º до +50º

от -60º до +50º

Материал основных деталей

Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Пробка

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

Шпиндель

Сталь 20Х13

Сталь 14Х17Н2/12Х18Н10Т

Седла

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС)

Уплотнения

Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС)

*Вместо трубной цилиндрической резьбы возможно исполнение с трубной конической резьбой Rc
**Возможно изготовление полных проходов

С этим товаром смотрят

Мы принимаем:

Verification: 0b609644a5a82867 Москва
