КОП 19лс38нж, Клапан обратный поворотный Ду100, Ру160

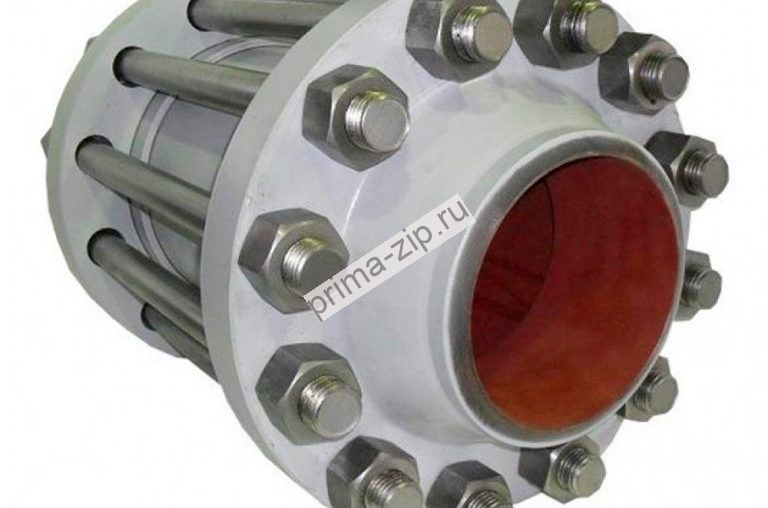

Описание КОП 19лс38нж, Клапан обратный поворотный Ду100, Ру160
Назначение
Для установки на трубопроводе в качестве защитного устройства с целью предотвращения обратного потока перекачиваемой среды.
Материалы деталей изделия
| Наименование детали | Марка материала |
|---|---|
| Корпус | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Упор | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Клапан | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Наплавка к клапану и упору | Ст.07Х20Н9, 20Х13 |
| Ухо | Ст.20, 09Г2С*, 12Х18Н10Т** |
| Ось | Ст.20Х13 |
| Фланцы | Ст.20, 13ХФА, 09Г2С*, 12Х18Н10Т** |
| Шпильки | Ст.35, 40Х, 12Х18Н10Т** |
| Гайки | Ст.35, 40Х, 12Х18Н10Т** |
| Прокладка | ПОН-Б, "Графлекс" терморасширенный графит** |
* - Могут использоваться другие марки низколегированных сталей.
** - Могут использоваться другие марки нержавеющих сталей.
*** - Могут использоваться другие виды прокладок.
Общие сведения об изделии
| Наименование изделия | Серия | Пример обозначения |
|---|---|---|
| Клапан обратный поворотный стальной | КОПс | КОПс 19с38нж Дy100 Pу40 фланцевый |
Основные технические характеристики
| Обозначение характеристики | Показатели |
|---|---|
| Условный проход, Dy | 25-1400 мм |
| Давление номинальное, Py | 0,6-25,0 МПа |
| Температура рабочей среды | ≤425°С |
| Климатическое исполнение | по ГОСТ 15150-69 |
| Температура окружающей среды | от -60°С до +60°С |
| Рабочая среда | Вода, пар, газ, жидкие нефтепродукты, агрессивные среды |
| Пропуск среды в клапане | по ГОСТ 9544-2005 |
| Средний ресурс | не менее 10 000 циклов |
| Изготовление и поставка | ТУ 3472-001-84460066 |
| Тип присоединения к трубопроводу | фланцевый |
| Шов приварки кольца к корпусу | электрод УОНИИ 13/55 по ГОСТ 9466-75 |
| Наплавка | электрод УОНИИ 13/НЖ |
