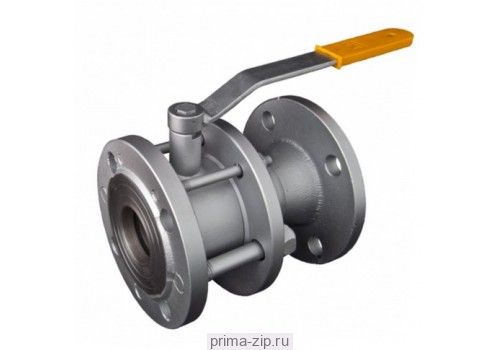

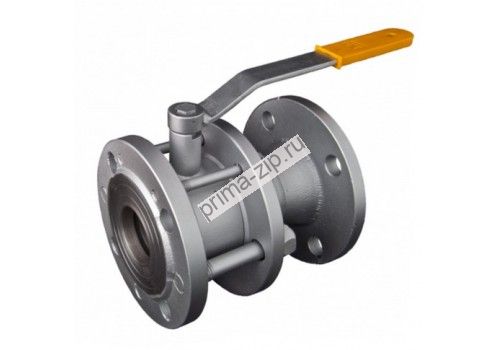

Кран шаровый фланцевый разборный 11с41п Ру-16 Ду-100
Описание Кран шаровый фланцевый разборный 11с41п Ру-16 Ду-100
- Область применения: системы питьевого и технического водоснабжения, теплоснабжения, отопления и охлаждения; системы транспортировки природного газа и нефтепродуктов.
- Рабочее давление: 16 бар.
- Температура рабочей среды: - 30°С + 200°С
- Надежность: 2500 циклов.
- Вес: 17,9 кг.
Размеры:
- D=78 мм
- D1=215 мм
- D2=180 мм
- D3=18 мм
- L=230 мм (строительная длина)
- H=150 мм
- A=270 мм
- n=8 мм
Материалы
| Корпус, патрубок, стакан | Сталь 20 |
| Пробка шаровая | Сталь 14Х17Н2 |
| Шток | Сталь 20Х13 |
| Втулка упорная | Сталь 08Х13 |
| Пружина тарельчатая | Сталь 65Г |
| Шайба, рукоятка* | Сталь 3 |
| Уплотнение шара | Фторопласт-Ф4К20 |
| Уплотнение штока | Резина ИРП-1 287 |
* Для кранов DN150 и DN200 рекомендуется механический редуктор. Краны DN250 и выше - исключительно с механическим редуктором.
Коэффицент пропускной способности, куб.м/ч
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv | 16 | 29 | 43 | 71 | 176 | 270 | 608 | 930 | 1430 | 2016 | 3140 | 6090 | 10350 | 17100 |
