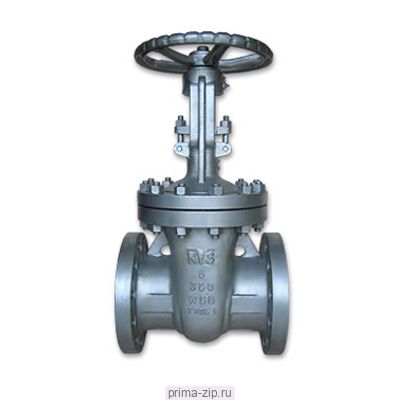

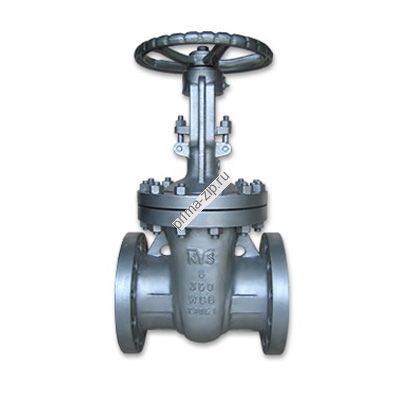

Задвижка стальная 30с15нж

Задвижка 30с15нж клиновая стальная с выдвижным шпинделем предназначается для эксплуатации в качестве запорной арматуры на магистральных трубопроводах, с диаметром прохода от Ду 50 до Ду 500 мм и транспортирующих жидкие и газообразные нефтепродукты, воду и пар. В качестве регулирующей арматуры, данную задвижку использовать запрещено. 30с15нж может эксплуатироваться при давлении не превышающем 4 МПа и при температуре в диапазоне от -40°C до +450°C. Климатические особенности эксплуатации механизма определяются ГОСТ 15150-69. Присоединение задвижки к магистрали осуществляется с помощью фланцев. Она выпускается с ручным приводом (маховиком, механическим редуктором) или исполнением под электропривод.

Задвижки данного типа могут применяться в таких отраслях, как нефтеперерабатывающая, газоперерабатывающая и добывающая промышленность; сельскохозяйственная промышленность; химпромышленность; энергетика; водо- и теплоснабжение; а также любые отрасли народного хозяйства, где используется природный и топливный газ, вода и пар, азот, неагрессивные и неабразивные рабочие среды.                                                                                                               Устройство задвижки 30с15нж

30с15нж РУ 40 Задвижка клиновая с выдвижным шпинделем фланцевая стальная.

1. Корпус: сталь 20Л-35Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
2. Крышка: сталь 20Л-35Л, 30ХМЛ, 20ГЛ
3. Клин (диски, обойма): сталь 20Л-35Л, 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т
4. Шпиндель: 20Х13
5. Втулка резьбовая: бронза БрАЖ 9-4
6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
7. Болт, шпилька: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
8. Болт откидной: сталь 35
9. Уплотнение между корпусом и крышкой (прокладка): паронит ПОН-Б, ТРГ
10. Набивка сальника: ТРГ
11. Маховик: сталь 25Л, ВЧ50

Основным рабочим элементом задвижки 30с41нж является двухдисковый клин. У шпинделя идет сальниковое уплотнение. По сравнению с арматурой с жестким затворным клином, задвижка стальная 30с15нж довольно редко заклинивает, имеют больший срок службы и уменьшает усилия при закрытии, а также имеет большую герметичность. Срок годности у нее более 10 лет.

Габаритные и присоединительные размеры

Технические характеристики

• Тип: задвижка с выдвижным шпинделем
• Присоединение: фланцевое с присоединительными размерами по ГОСТ 12815–80
• Привод: ручной
• Давление, МПа: PN=4,0
• Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты
• Температура рабочей среды: не более 450°С
• Герметичность затвора соответствует классу «А» по ГОСТ 9544-2005
• Материал корпусных деталей: сталь 20Л
• Направление подачи рабочей среды: любое.
• Установочное положение: любое.
• Климатическое исполнение: ХЛ1, УХЛ1 по ГОСТ 15150
• Производитель: Китай

Принцип действия

В процессе вращения маховика задвижки 30с15нж резьбовая втулка принимает на себя вращение, после чего преобразует его в поступательное движение шпинделя и клина. В результате чего, происходит открытие /закрытие условного прохода стальной задвижки.

Клиновые задвижки 30с15нж устанавливают на трубопроводе в любом рабочем положении, кроме положения маховиком вниз.
