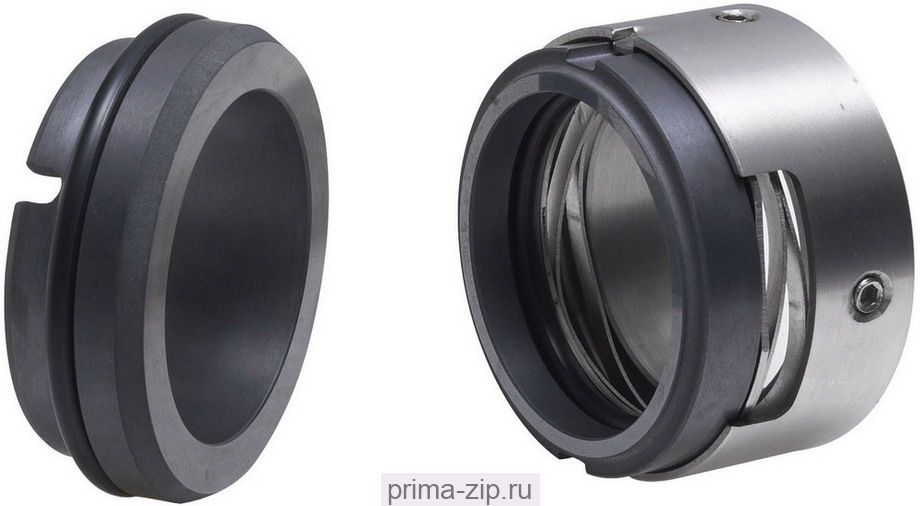

Торцевое уплотнение H7N/ - 40 мм
Описание Торцевое уплотнение H7N/ - 40 мм
Диаметр вала: 40 мм
Температура, °С: от -30 до + 220
Скорость вращения, об/мин: 20 м/с
Давление, МПа: до 8
Масса, кг: 0.4
Торцевое уплотнение H7N/40
Технические характеристики:
Для ступенчатых валов
Одинарное уплотнение
Сбалансированное
Уплотнение с пластинчатой пружиной или много пружинное.
Независимо от направления вращения
Корпус выполнен в виде импеллера (H7F, H75F)
Вариант с охлаждением неподвижного кольца (H75G115)
Преимущества:
Универсальные возможности применения (стандартизация)
Эффективное хранение запасов благодаря легко взаимозаменяемым парам трения и корпусам.
Расширенный выбор материалов
Гибкость в передаче крутящего момента
Самоочищающийся корпус
Возможна короткая длина установки (G16)
Рабочий диапазон
Диаметр вала:
d1 = 14 ... 100 мм (0.55" ... 3.94")
(Одна пружина: d1 = max. 100 мм (3,94 дюйма))
Давление:
до 80 бар для диаметра валов от 14 мм ... до 100 мм,
до 25 бар для диаметра валов от 100 ... 200 мм,
до 16 бар для диаметра валов от 200 мм.
Температура:
t = -50 °C... 220 °C
Скорость скольжения: 20 м/с
Аксиальное перемещение:
диаметр вала до 22 мм: ± 1,0 мм
диаметр вала от 24 до 58 мм: ± 1,5 мм
диаметр вала от 60 мм: ± 2,0 мм
