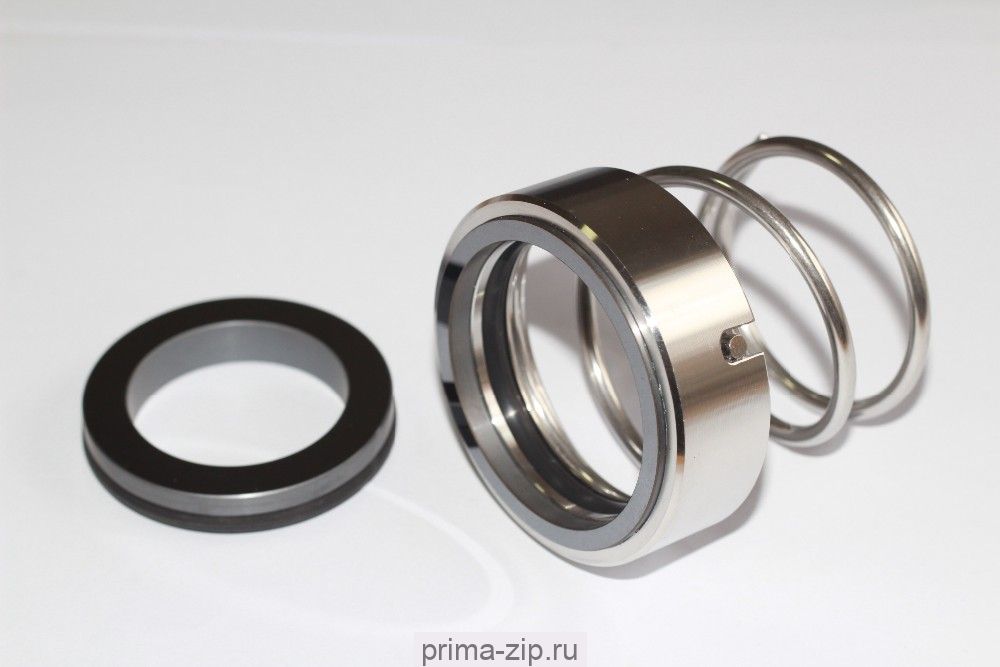

Торцевое уплотнение M3N/24
Описание Торцевое уплотнение M3N/24
M3N
Торцевое уплотнение M3N
| Рабочие условия | |
| Температура | -30 до 220 °C |
| Давление | ≤ 1,20 Мпа |
| Скорость | ≤ 20 м/с |
| Материалы | Материал вращающегося кольца: CAR/SiC /TC /SUS; Материал стационарного кольца: SiC / TC / CARBON; Материал вторичного уплотнения: NBR / EPDM / VITON ; Пружины и прочие запчасти: SS304 1.4301 /SS316 1.4404 (BURGMANN 1.4571) ; |
| d1,мм | d3,мм | Седло BT | Седло G4 | Седло G9 | Седло G6 | |||||||||
| d2,мм | L1,мм | L2,мм | d2,мм | L1,мм | L2,мм | d2,мм | d8,мм | L1,мм | L2,мм | d2,мм | L1,мм | L2,мм | ||
| 24 | 35 | 35.4 | 35 | 8 | 38 | 30.5 | 7.5 | 39 | 3 | 35 | 11.5 | 39 | 31 | 7.5 |
* - Длина L1 в таблице указана в сжатом состоянии!
Доступные для заказа пары трения в порядке возрастания стоимости:
- CAR/SUS- графит по стали,
- CAR/SIC - графит по карбиду кремния,
- SIC/SIC - карбид кремния по карбиду кремния,
- CAR/TC - графит по карбиду вольфрама,
- TC/TC - карбид вольфрама по карбиду вольфрама
Материалы резиновых вторичных уплотняющих колец на выбор:
- NBR - маслобензостойкая резина,
- VITON - фторкаучук (Витон),
- EPDM - обычная резина.
