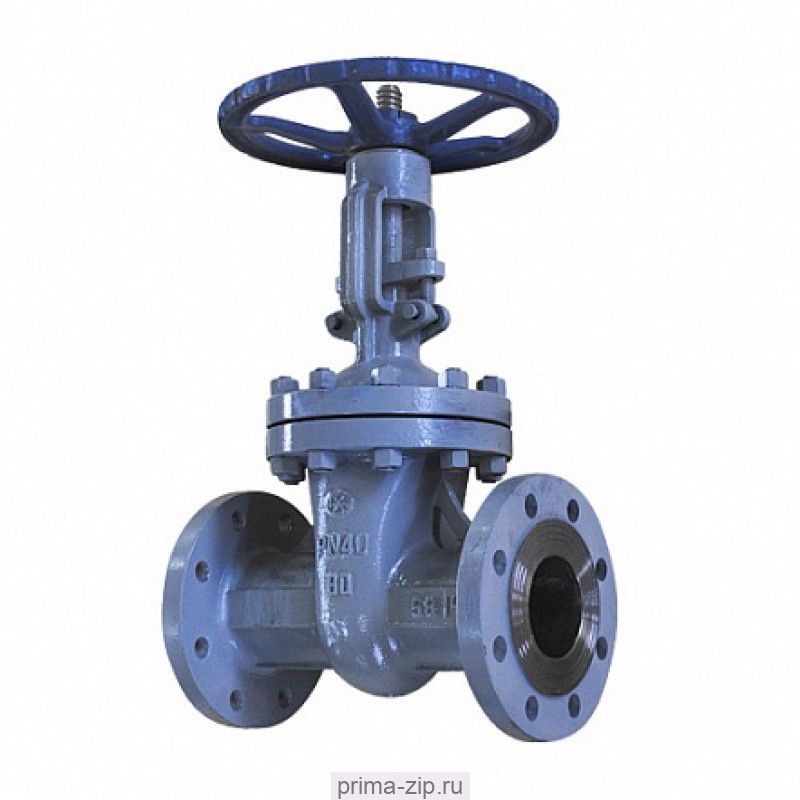

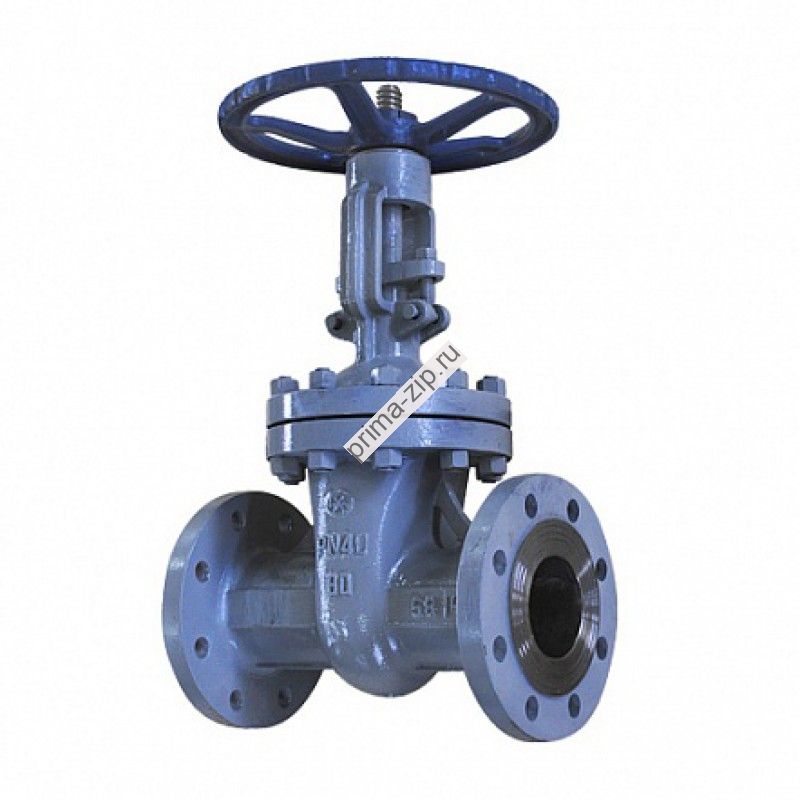

Задвижка клиновая 30с15нж DN100 40кгс/см2 класс A
Описание Задвижка клиновая 30с15нж DN100 40кгс/см2 класс A
Технические характеристики задвижек 30с15нж
| Тип арматуры | Задвижка |
| Материал корпуса | Нержавеющая сталь |
| Вид управления | Ручное (с маховиком) |
| Материал уплотнительных поверхностей | Сталь коррозионно-стойкая |
| Присоединение к трубопроводу | Фланцевое |
| Рабочая среда | Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, маслянные фракции и другие среды, в которых скорость корозии материала корпуса не превышает 0,2 мм в год) |
| Давление | 40 кг/см2 |
| Климатическое исполнение по ГОСТ 15150 | У1 |
| Температура рабочей среды | -40°С..+425°С |
| Температура окружающей среды | -40°С..+40°С |
| Класс герметичности по ГОСТ 9544 | «А» |
Материал основных деталей клиновых стальных задвижек 30с15нж
- Гайка шлицевая: Ст35
- Гайка ходовая: ЛС59-1
- Маховик: 25Л
- Подшипник: шариковый упорный
- Втулка сальника: Ст20
- Гайка: Ст25
- Болт откидной: Ст35
- Ось: Ст25
- Сальниковое уплотнение: ТРГ
- Крышка: 25Л
- Прокладка: ТРГ
- Гайка: Ст25
- Шпилька: Ст35
- Шпиндель: 20Х13
- Клин: 25Л
- Корпус: 25Л
Габаритные и присоединительные размеры для задвижек 30с15нж
| DN | D1 | D2 | D3 | L | n | d | H | Масса, кг |
| Задвижка 30с15нж Ду50 | 99 | 160 | 125 | 250 | 4 | 18 | 355 | 21 |
| Задвижка 30с15нж Ду80 | 132 | 195 | 160 | 310 | 8 | 18 | 465 | 41 |
| Задвижка 30с15нж Ду100 | 156 | 230 | 190 | 350 | 8 | 22 | 500 | 60 |
| Задвижка 30с15нж Ду150 | 211 | 300 | 250 | 450 | 8 | 26 | 665 | 114 |
| Задвижка 30с15нж Ду200 | 284 | 375 | 320 | 550 | 12 | 30 | 835 | 190 |
| Задвижка 30с15нж Ду250 | 345 | 445 | 385 | 650 | 12 | 33 | 1200 | 243 |
| Задвижка 30с15нж Ду300 | 409 | 510 | 450 | 750 | 16 | 33 | 1380 | 435 |
| Задвижка 30с15нж Ду350 | 465 | 570 | 510 | 850 | 16 | 36 | 1415 | - |
| Задвижка 30с15нж Ду400 | 535 | 660 | 585 | 950 | 16 | 39 | 1600 | - |
| Задвижка 30с15нж Ду500 | 615 | 755 | 670 | 1150 | 20 | 42 | - | - |
| Задвижка 30с15нж Ду600 | 735 | 890 | 795 | 1350 | 20 | 48 | - | - |
Ресурсы и гарантия на клиновые фланцевые задвижки 30с15нж
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 3 года
Срок службы – не менее 10 лет
