Рукава напорные ТУ 38-105998-91, ТУ 38-1051731-86, ТУ 38-605162-90, ТУ 2554-108-05800952-9
Описание Рукава напорные ТУ 38-105998-91, ТУ 38-1051731-86, ТУ 38-605162-90, ТУ 2554-108-05800952-9

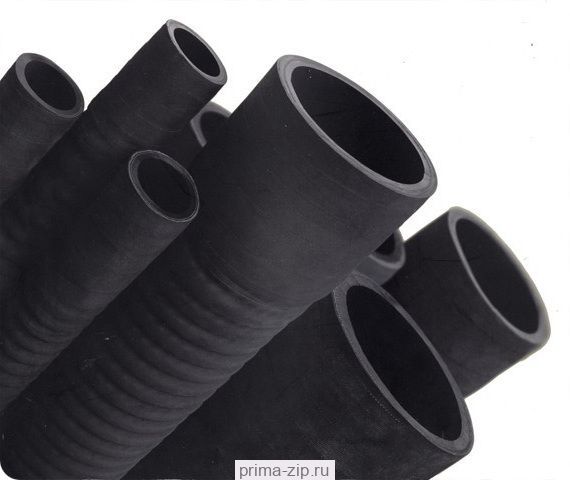

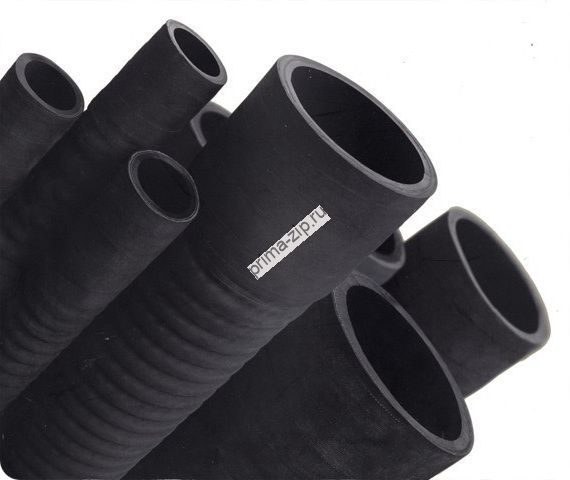

| Рукава напорные ТУ 38-105998-91, ТУ 38-1051731-86 «РУБИКОН», ТУ 38-605162-90, ТУ 2554-108-05800952-97 предназначены для подачи под давлением жидкостей и газов. |
Класс «В» – для подачи технической воды (без присадок) и слабых растворов неорганических кислот и щелочей до 20%-ной концентрации по массе (кроме растворов азотной и уксусной кислоты). Работоспособны при t° до +50°С.
Класс «Г» – для подачи воздуха, углекислого газа, азота и других инертных газов. Работоспособны при t° от -35°С до +50°С.
Класс «ВГ» – для подачи горячей воды.
Работоспособны при t°:
рукава по ТУ 38-105998-91 и ТУ 38-1051731-86 от -35° до +100°C
рукава по ТУ 2554-108-05800952-97 от -35° до +70°C
Рукава напорные ТУ 38-105998-91
| Диаметр (мм) | Давление (МПа) | Класс | Длина (м) (бухта) |
≈ Толщина стенки (мм) |
≈ Вес 1 п.м. (гр) |
|---|---|---|---|---|---|
| 12 | 1.0 | Г | 75* | 4 | 440 |
| 16 | 1.0 | ВГ; Г | 50* | 5 | 510 |
| 18 | 1.0 | ВГ; Г | 50* | 4.5 | 530 |
| 20 | 1.0 | ВГ | 50* | 5 | 560 |
| 25 | 0.63 | ВГ | 30* | 6 | 875 |
* В соответствии с ТУ 38-105998-91 (п. 1.3.4) минимальная длина отрезков должна быть не менее 2,5 метров (т.е. бухта состоит из нескольких отрезков).
Рукава напорные «РУБИКОН» ТУ 38-1051731-86
| Диаметр (мм) | Давление (МПа) | Класс | Длина (м) (бухта) |
≈ Толщина стенки (мм) |
≈ Вес 1 п.м. (гр) |
|---|---|---|---|---|---|
| 16 | 0.4 | В | 50 | 3.5 | 310 |
| 18 | 0.4 | В | 50 | 3.5 | 360 |
| 20 | 0.4 | В | 50 | 3.5 | 375 |
| 25 | 0.4 | В | 40 | 4 | 575 |
| 16 | 1.0 | ВГ | 50 | 3.5 | 320 |
| 18 | 1.0 | ВГ | 50 | 3.5 | 380 |
| 20 | 1.0 | ВГ | 50 | 4 | 370 |
Рукава напорные ТУ 38-605162-90
| Диаметр (мм) | Давление (МПа) | Класс | Длина (м) (бухта) |
≈ Толщина стенки (мм) |
≈ Вес 1 п.м. (гр) |
|---|---|---|---|---|---|
| 12 | 1.0 | ВГ; Г | 90** | 3.5 - 4 | 220 |
| 16 | 1.0 | Г | 60** | 3.5 - 4 | 285 |
| 18 | 1.0 | Г | 60** | 3.5 - 4 | 320 |
| 20 | 1.0 | Г | 50** | 3.5 - 4 | 360 |
| 25 | 1.0 | Г | 40** | 3.5 - 4 | 460 |
* В соответствии с ТУ 38-605162-90) минимальная длина отрезков должна быть не менее 2,5 метров (т.е. бухта состоит из 2-4 отрезков).
Рукава напорные ТУ 2554-108-05800952-97
| Диаметр (мм) | Давление (МПа) | Класс | Длина (м) (бухта) |
≈ Толщина стенки (мм) |
≈ Вес 1 п.м. (гр) |
|---|---|---|---|---|---|
| 16 | 1.0 | ВГ | 50 | 3.5 | 280 |
| 18 | 1.0 | ВГ | 50 | 3.5 | 380 |
| 25 | 1.0 | ВГ | 50 | 4 | 480 |
