Рукава напорные ГОСТ 18698-79 тип Г(IV) Газ
Описание Рукава напорные ГОСТ 18698-79 тип Г(IV) Газ

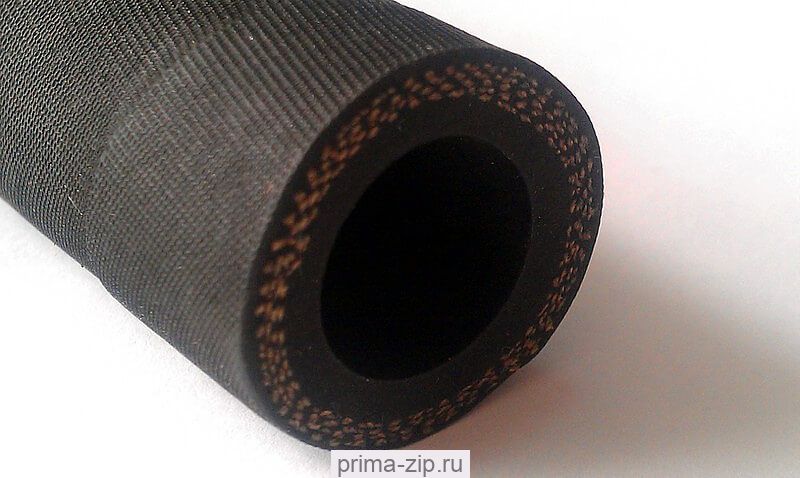

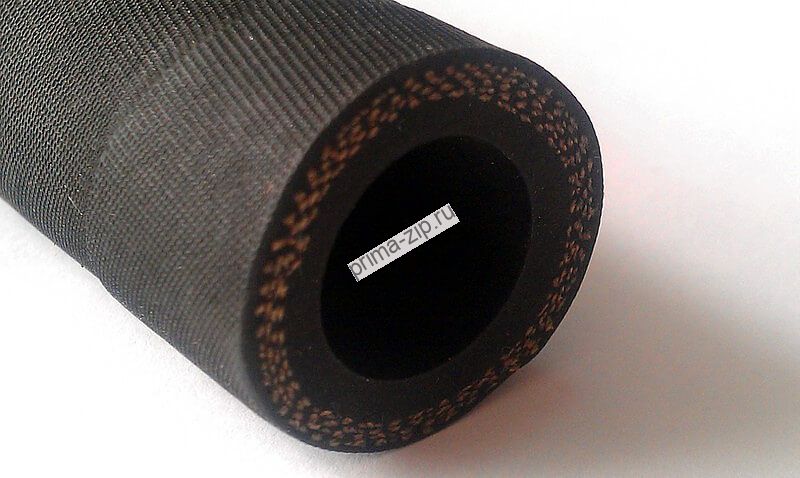

Резиновый шланг напорный с текстильным каркасом ГОСТ 18698-79
Тип Г (IV) Газ
Резиновые шланги состоят из внутреннего резинового слоя, нескольких слоев текстильного каркаса и наружного резинового слоя.
Резиновые шланги применяются в качестве гибких трубопроводов для подачи под давлением:воздуха, углекислого газа, азота и других инертных газов.
- Запас прочности резиновые шлангов не менее:
- 5Р в исполнении Г(IV)
- где Р величина рабочего давления
| Диаметр внутренний, мм. |
Диаметр наружный, мм. |
Рабочее давление, атм. |
Длина, п.м. | Вес кг. / п.м. |
| 10 | 22 | 10 | 2 | 0.5 |
| 12 | 23 | 10 | ||
| 16 | 27 | 6.3 | 10, 20 | 0.54 |
| 28 | 10 | 0.6 | ||
| 18 | 29 | 6.3 | 0.58 | |
| 31 | 10 | 0.68 | ||
| 20 | 31 | 6.3 | 0.71 | |
| 33 | 10 | 0.78 | ||
| 25 | 36 | 6.3 | 0.84 | |
| 40 | 10 | 1 | ||
| 32 | 43 | 6.3 | 1.26 | |
| 47 | 10 | 1.425 | ||
| 38 | 51 | 6.3 | 10 | 1.64 |
| 53 | 10 | 1.84 | ||
| 50 | 64 | 6.3 | 2.3 | |
| 69 | 10 | 2.79 | ||
| 65 | 83 | 6.3 | 3.5 | |
| 86 | 10 | 4.2 | ||
| 75 | 6.3 | |||
| 100 | 6.3 | 4, 10 | ||
| 125 | 6.3 | 4 | ||
| 150 | 6.3 | |||
| 200 | 6.3 |
