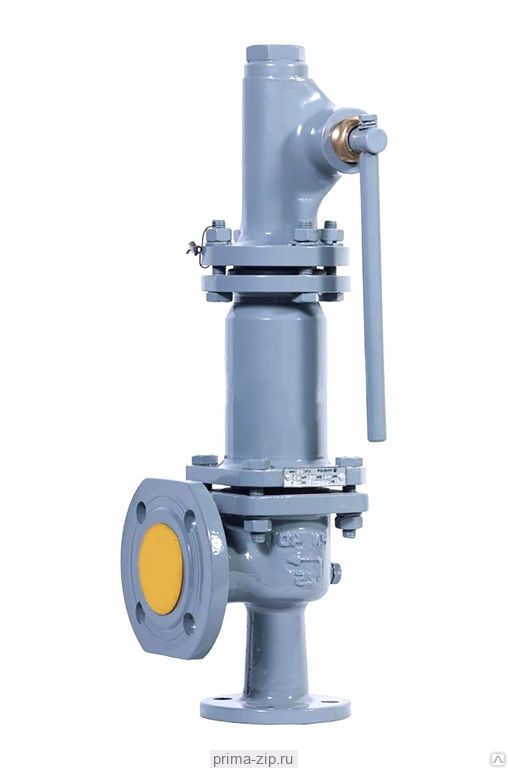

17лс28нж - клапан предохранительный

17лс28нж - клапан предохранительный
  • Цена сейчас: 0 рублей

Условия доставки

Вариант 1: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 3: Ваш вариант доставки .
Стоимость доставки: 0 рублей
17лс28нж - клапан предохранительный

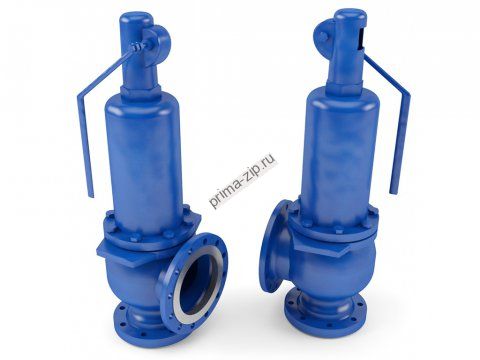

Клапан предохранительный СППК4Р 17с28нж, 17лс28нж

СППК 4Р 17с28нж,17(лс/нж)28нж — клапаны предохранительные полноподъемные пружинные фланцевые PN1,6МПа

Минимальный размер заказа

1 шт

Условия оплаты

Наличный расчет Безналичный расчет

Доставка

Доставка до транспортной компании бесплатно.

Описание

Клапаны СППК4Р 17с28нж17(лс/нж)28нж предназначены для защиты оборудования от недопустимого превышения давления путем автоматического сброса избытка рабочей среды в атмосферу или отводящий трубопровод. Клапаны обеспечивают прекращение сброса при восстановлении рабочего давления.
Клапаны 17с28нж,  17лс28нж, 17нж28нж негерметичны по отношению к внешней среде.



Номенклатнурное название

17с28нж

Диаметр номинальный на входе DN, мм

50

80

Давление номинальное на входе PN, МПа (кгс/см2)

1,6 (16)

Диаметр номинальный на выходе Dвых, мм

80

100

Давление номинальное выходного фланца PNвых, МПа (кгс/см2)

0,6 (6)

Площадь сечения седла Fc, мм2

491

1256

Ход штока при максимальном подъеме диска над седлом h, мм

8

13

Коэффициент расхода α, не менее

Для газообразных сред - 0,8
для жидких сред - 0,5

Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона

0,05-0,15 (0,5-1,5) - 0
0,15-0,35 (1,5-3,5) - 1
0,35-0,70 (3,5-7,0) - 2
0,70-1,00 (7-10) - 3
1,00-1,60 (10-16) - 4

Давление начала открытия Рно, МПа (кгс/см2)

1,05Рн

Давление полного открытия Рпо, МПа (кгс/см2)

Рн+0,05 для РнΔ0,3МПа
1,15Рн для Рн>0,3МПа

Давление закрытия Рз, МПа (кгс/см2)

 Δ0,8Рн

Допустимая протечка в затворе, см3/мин

Для воздуха

5

10

Для воды

1

2

Рабочая среда

жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух)

Температура рабочей среды Т, oС

от минус 40 до 425

Температура окружающей среды, oС

от минус 40 до 40

Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815

входного – исп. 1 ряд 2 на условное давление PN 1,6МПа,
выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа

Масса, кг

17,5

26,5
