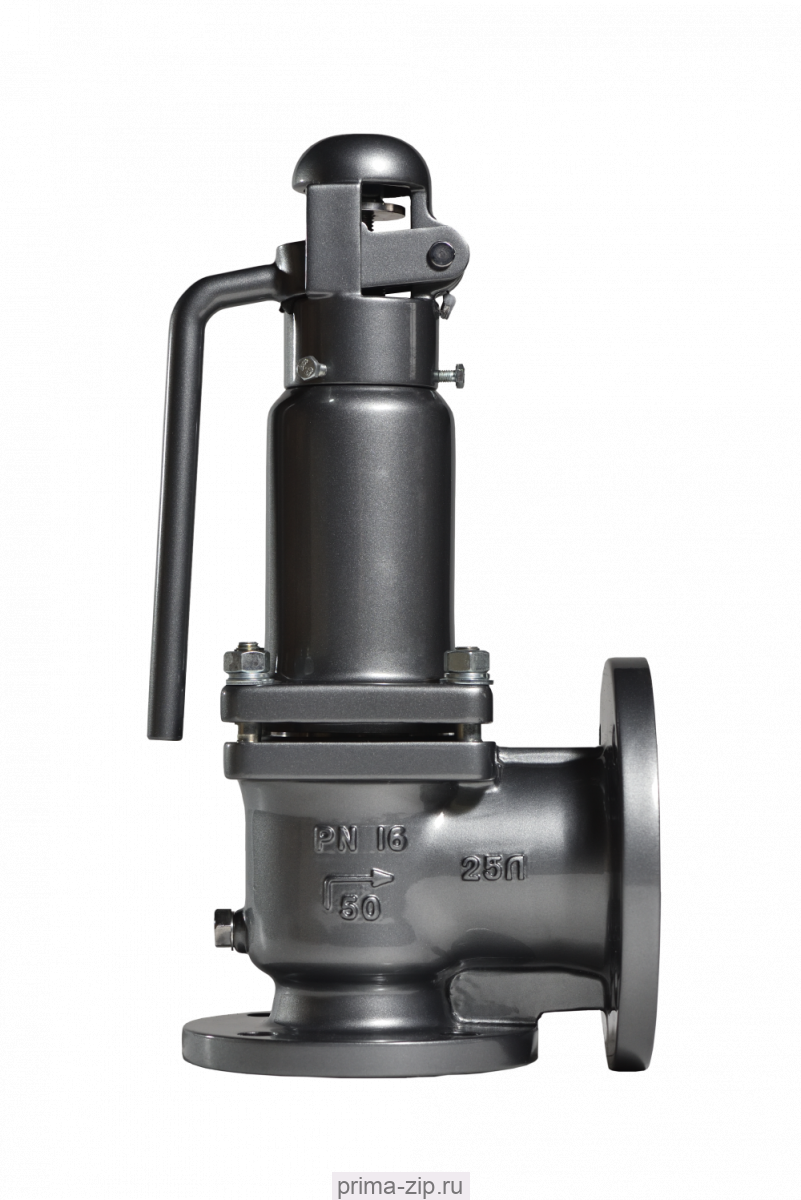

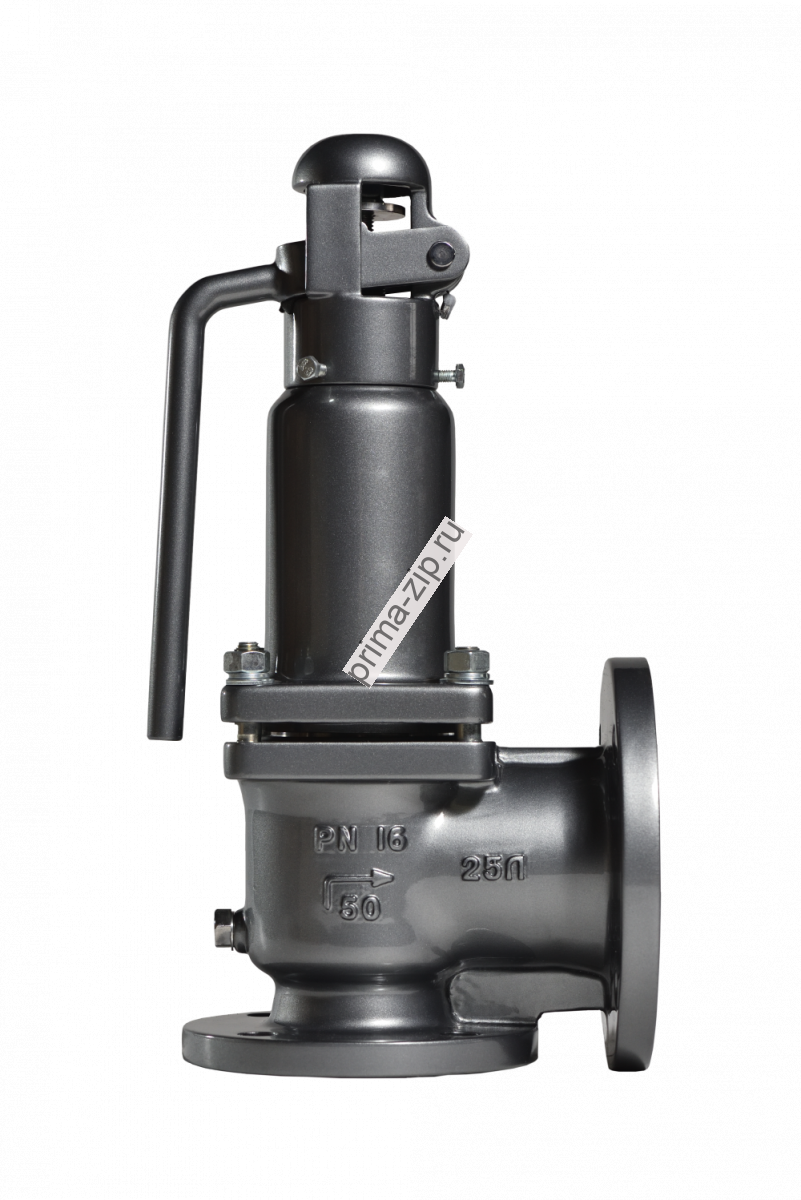

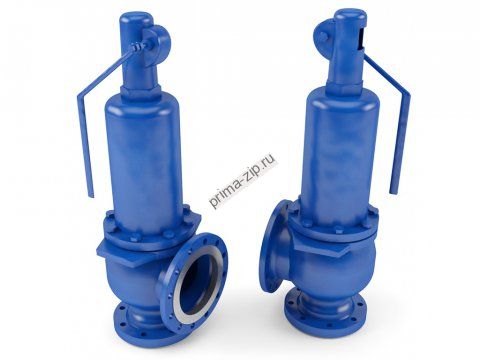

Клапаны предназначены для защиты оборудования от недопустимого повышения давления в магистральных и технологических трубопроводах посредством сброса рабочей среды в отводящий трубопровод или атмосферу и обеспечивающие прекращение сброса при восстановлении рабочего давления.
Технические параметры и характеристики
- Давление номинальное PN – 16 кгс/см2.
- Диаметр номинальный DN – 50, 80 мм.
- Конструктивное исполнение – с узлом ручного подрыва.
- Класс герметичности затвора – «С» по ГОСТ Р 54808.
- Клапаны негерметичны по отношению к внешней среде (клапаны открытого типа).
- Установочное положение на трубопроводе – колпаком вверх .
- Направление подачи среды – по стрелке на корпусе.
- Расчет пропускной способности производится по ГОСТ 12.2.085.
- Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12819. Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ
- Клапаны эксплуатируются на рабочие среды, нейтральные к применяемым материалам.
| PN, MПа | DN, мм | Строительные длины | масса, кг | рабочая среда |
Цена с учетом НДС |
|
| длина (L), мм | высота (Н), мм | |||||
| 1.6 | 50 | 130 | 420 | 17,7 | Вода, пар, другие жидкие и газообразные среды | по Запросу |
| 80 | 150 | 510 | 26,5 | по Запросу | ||
Диапазоны давлений настройки пружин предохранительного клапана 17с28нж
| Диапазон настройки пружины | Диапазон давлений настройки пружины Pн, МПа |
| 17с28нж (0) | 0,05-0,15 |
| 17с28нж (1) | 0,15-0,35 |
| 17с28нж (2) | 0,35-0,70 |
| 17с28нж (3) | 0,70-1,00 |
| 17с28нж (4) | 1,00-1,60 |
