10с-4-1 клапан регулирующий
Описание 10с-4-1 клапан регулирующий
Клапан регулирующий игольчатый сальниковый 10с-4-1 Ду20 Ру63 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.
Клапаны (вентили) 10с-4-1 Ду20 Ру63 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 10с-4-1 - вода, пар. Для изготовления корпуса используется сталь 20. Температурный диапазон: до +425 C0. Присоединение к трубопроводу - под приварку.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 10с-4-1 Ду20 Ру63
 |
|

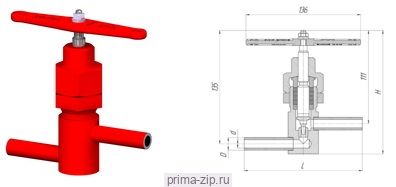

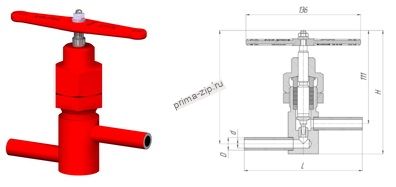

Габаритные размеры и масса клапана 10с-4-1 Ду20 Ру63
| Наименование параметра | Значение, мм |
| Длина (L) | 160 |
| Высота (H) | 280 |
| Масса (кг) | 6 |
Строительная длина (L) - длина участка трубы, который клапан 10с-4-1 Ду20 Ру63 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
