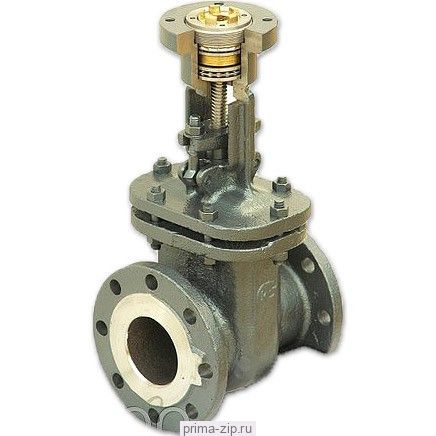

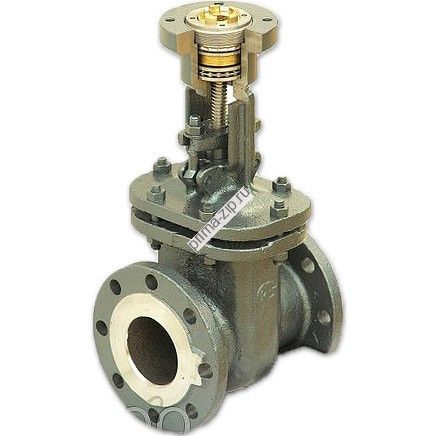

30нж941нж Задвижка клиновая под электропривод
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!
Как получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
- 4Другой вариант доставки .
30нж941нж техническая характеристика
Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80Материал корпуса: Сталь 12Х18Н9ТЛ
Герметичность затвора: по классу "А" ГОСТ 9544-93
Привод: электропривод
Давление: Ру (PN) - 1,6 МПа (16 кг/см2)
Климатическое исполнение: УХЛ1
Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.- Температура рабочей среды: от минус 60 до плюс 565 градусов Цельсия
- Температура окружающего воздуха: не ниже минус 60 градусов Цельсия
Материалы основных деталей задвижки 30нж941нж
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59 - 1
- Гайка: 12Х18Н9Т
- Шпилька, болт: 45Х14Н14В2М
- Болт откидной или анкерный: 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 04Х19Н9С2
Чертеж-схема задвижка 30нж941нж
Габаритные размеры задвижки 30нж941нж
| Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H3, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 30нж941нж Ду 50 Ру 16 | 180 | 160 | 125 | 4 | 18 | 280 | 17 |
| 30нж941нж Ду 80 Ру 16 | 210 | 195 | 160 | 8/4 | 18 | 350 | 29 |
| 30нж941нж Ду 100 Ру 16 | 230 | 215 | 180 | 8 | 18 | 380 | 39 |
| 30нж941нж Ду 125 Ру 16 | 255 | 245 | 210 | 8 | 18 | 460 | 61 |
| 30нж941нж Ду 150 Ру 16 | 280 | 280 | 240 | 8 | 22 | 550 | 83 |
| 30нж941нж Ду 200 Ру 16 | 330 | 335 | 295 | 12 | 22 | 680 | 124 |
| 30нж941нж Ду 250 Ру 16 | 450 | 405 | 355 | 12 | 26 | 850 | 242 |
| 30нж941нж Ду 300 Ру 16 | 500 | 460 | 410 | 12 | 26 | 985 | 315 |
| 30нж941нж Ду 350 Ру 16 | 550 | 520 | 470 | 16 | 26 | 1205 | 465 |
| 30нж941нж Ду 400 Ру 16 | 600 | 580 | 525 | 16 | 30 | 1425 | 640 |
| 30нж941нж Ду 500 Ру 16 | 700 | 710 | 650 | 20 | 33 | 1545 | 1233 |
| 30нж941нж Ду 600 Ру 16 | 800 | 840 | 770 | 20 | 36/39 | 1665 | 1400 |
| 30нж941нж Ду 700 Ру 16 | 900 | 910 | 840 | 24 | 36/39 | 2070 | 1980 |
| 30нж941нж Ду 800 Ру 16 | 1000 | 1020 | 950 | 24 | 39 | 2625 | 2300 |
Комплектность задвижки 30нж941нж:
- Задвижка 30нж941нж в сборе – 1 штука;
- Паспорт на задвижку – 1 экземпляр на одно изделие;
- Сертификат соответствия на задвижку – 1 экземпляр на партию изделий;
- Разрешение на применение задвижки – 1 экземпляр на партию изделий;
- Руководство по эксплуатации – 1 экземпляр на партию изделий;
В комплектацию задвижки (по желанию заказчика) может использоваться КОФ
*КОФ - комплект ответных фланцев и крепеж (прокладки, шпильки, гайки). Вид комплектации задвижки определяет заказчик.
