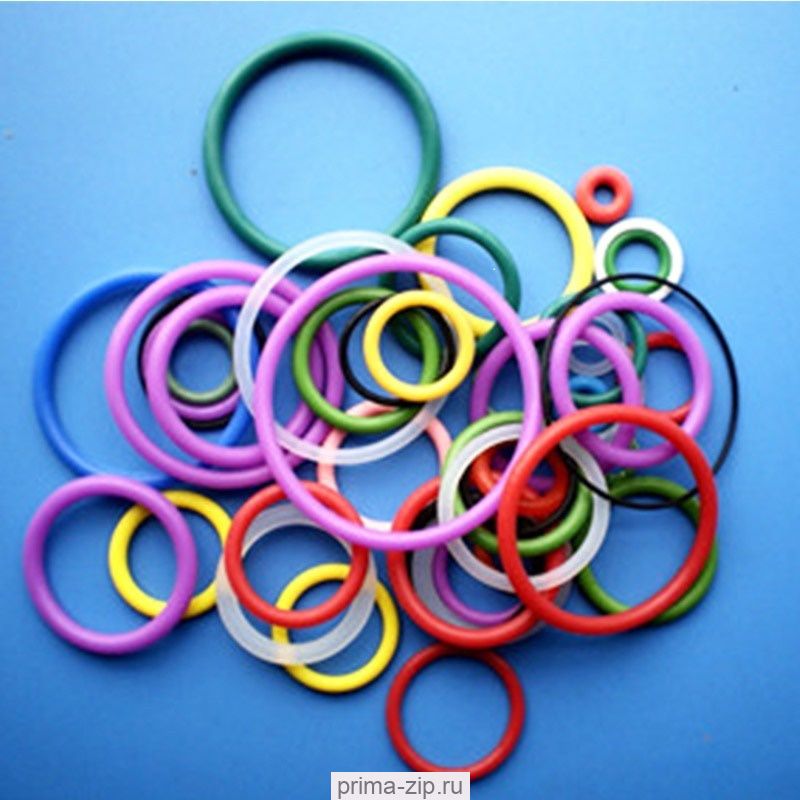

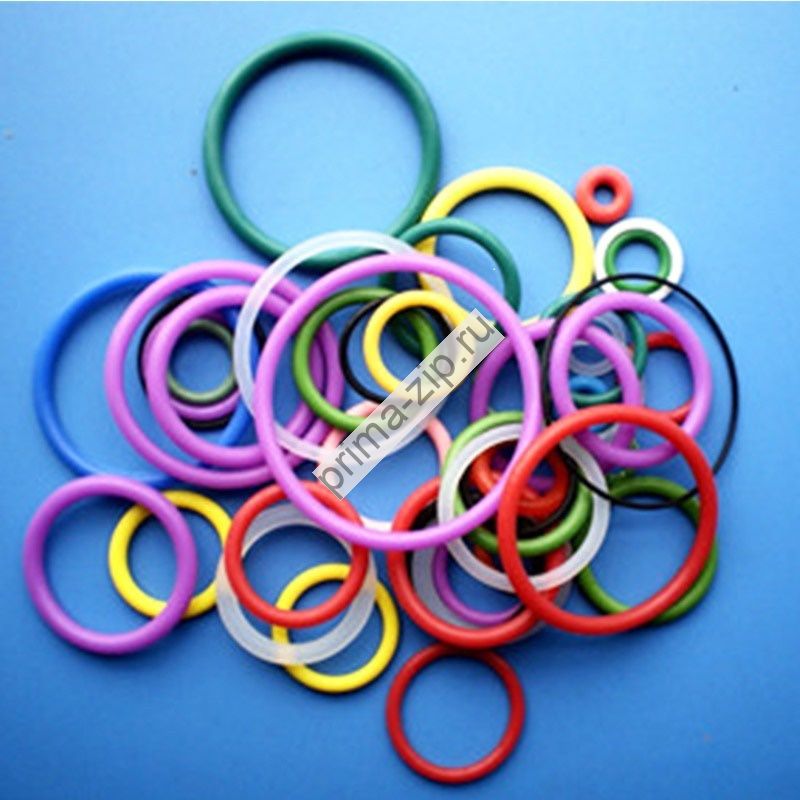

Преимущества О-ринг колец

Кольца имеют ряд преимуществ по сравнению с другими видами уплотнений:

• небольшая стоимость;
• исключение сбоев в случае неверного монтажа;
• отсутствие надобности в затягивании.

Применение уплотнительных колец круглого сечения

Условия эксплуатации уплотнения (необходимая химическая стойкость, влияние температуры) определяют материал, из которого должны быть изготовлены О-кольца:

• NBR или нитрилбутадиеновый каучук (резина) – это наиболее распространенный стандартный материал, применимый к минеральным маслам и жирам, гидравлическим жидкостям, бензину и т.д.
• FPM (FKM/Viton/витон) или фторкаучук обладает стойкостью к высокой температуре, озону и агрессивной химической среде; сертификат FDA.
• EPDM или этиленпропиленовый каучук отличается хорошей устойчивостью к озону, а также горячей воде и пару.
• MVQ (SI, VMQ) или силиконовый каучук, характеризующийся устойчивостью к старению и обветриванию; сертификат FDA.

Уплотнительные кольца FEP и PTFE

Отдельно можно выделить О-кольца из PTFE, имеющие несколько подвидов в зависимости от рабочих условий и добавляемых компонентов (стекловолокно, бронза, углерод). Отличительной чертой данного материала является высочайшая химическая стойкость.

Специальные уплотнительные кольца FEP сочетают в себе эластичность обычных колец и высокую химическую устойчивость благодаря своему составу: кольцо из эластомера + бесшовная оболочка. Преимуществом является стойкость к химической среде, отсутствие эффекта залипания и физиологическая безопасность (возможность использования в пищевой и фармацевтической отраслях).

В зависимости от рабочего давления подразделяется и твердость материала:

• Твердость 70 при давлении <100 Бар;
• Твердость 80 при давлении <200 Бар;
• Твердость 90 при давлении <500 Бар;

Чертеж уплотнения кламп PTFE



DN	d3	d5	Вес, кг
10	34	10,2	0,002
15	34	16,2	0,003
20	34	20,2	0,004
25	50,5	26,2	0,005
32	50,5	32,2	0,005
40	50,5	38,2	0,006
50	64	50,2	0,007
65	91	66,2	0,013
80	106	81,2	0,014
100	119	100,2	0,015
125	155	125,2	0,024
150	183	150,2	0,031
200	233,5	200,2	0,059
