Клапан запорный прямоточный 2ПС.02-000-02 15х350 ХЛ
Описание Клапан запорный прямоточный 2ПС.02-000-02 15х350 ХЛ

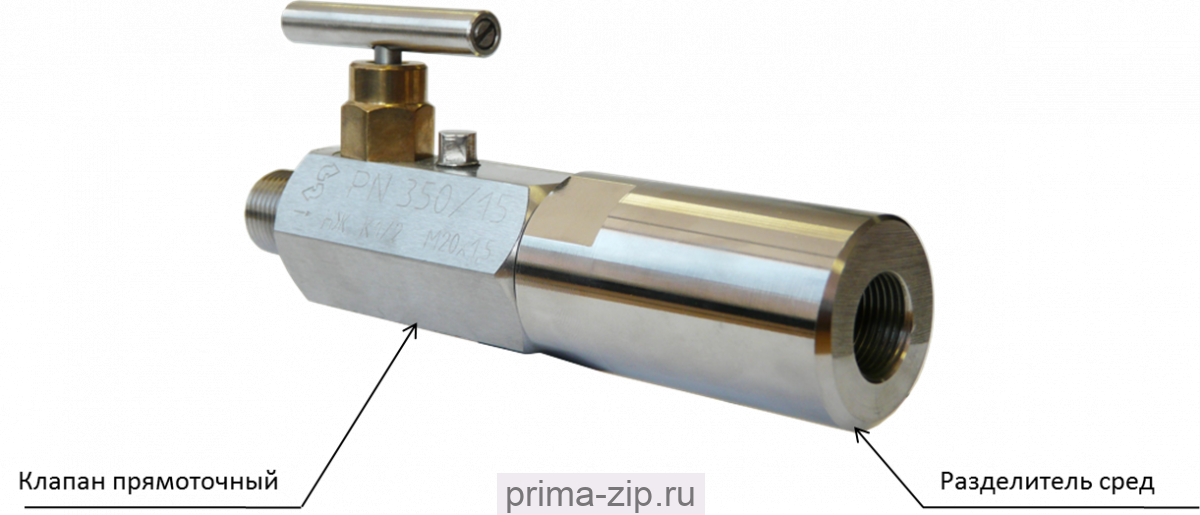

Клапаны запорные прямоточные
2ПС.01-000, 2ПС.02-000 (типа 15с67, 15нж67, ВПЭ, ВПЭМ)
Клапаны запорные прямоточные предназначены для эксплуатации в качестве запорных устройств в составе трубопроводных систем, а также в качестве пробоотборников и для присоединения манометров.
Давление номинальное PN МПа (кгс/см2) 2ПС.01-000 - 25(250) 2ПС.02-000 - 35(350)
Клапаны 2ПС.01-000-20...-39 и 2ПС.02-000-20...-39 дополнительно имеют разгрузочный клапан для снятия давления в магистрали манометра при закрытом затворе.
Герметичность затвора клапанов по классу А ГОСТ Р 54808-2011.
Рабочая среда: вода, жидкие нефтепродукты, агрессивные среды, нефтегазовые смеси и конденсат. Допускается применение на других рабочих средах, неагрессивных к материалам деталей клапанов.
Температура рабочей среды до +100 С,
Климатическое исполнение по ГОСТ 15150 У (от -40°С до +40°С), ХЛ (от -60°С до +40°С).
Категория размещения 1 (эксплуатация на открытом воздухе) по ГОСТ 15150.
Присоединение к трубопроводу – муфтовое резьбовое, или резьбовое через приварную бобышку.
Управление – ручное.
Основные характеристики (показатели или данные):
|
Давление номинальное (Pn), МПа |
35; 70 |
|
|
Рабочая среда |
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объёму. |
|
|
Температура рабочей среды ºС |
до 120 ºС. |
|
|
Климатическое исполнение |
У ; ХЛ по ГОСТ 15150-69 |
|
|
Температура окружающей среды ºС
|
У |
ХЛ |
|
от минус 40ºС до плюс 60ºС |
от минус 60ºС до плюс 60ºС |
|
|
Направление подачи рабочей среды |
По стрелке на корпусе |
|
|
Установочное положение |
Любое |
|
|
Присоединение к трубопроводу |
Муфтовое резьбовое |
|
Материал основных деталей:
|
|
Р2101 исп. У |
Р2101 исп.ХЛ |
|
Материал корпуса |
Сталь 20 |
Сталь 09Г2С |
|
Материал штока |
Сталь 20Х13 |
|
|
Материал уплотнительного кольца |
фторопласт Ф4 |
|

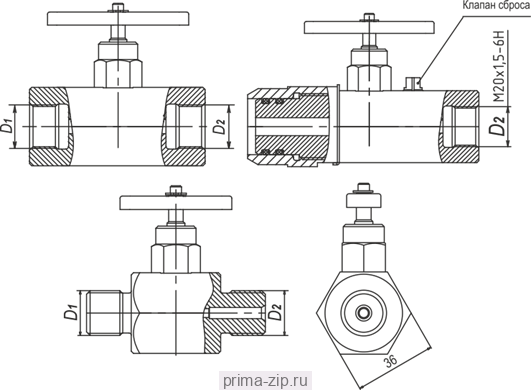

Таблица по присоединению клапана
|
Условное Обозначение клапана Р2101 |
Рабочее давление |
Присоединительная резьба D |
Рисунок |
Масса |
|
|
На входе |
На выходе |
||||
|
5х350 М20х1,5-В М20х1,5-В |
35 |
М20х1,5 Внутр. |
М20х1,5 Внутр. |
1 |
0,47 |
|
5х350 К1/2-В М20х1,5-В |
К1/2 Внутр. |
||||
|
5х350 R1/2-В М20х1,5-В |
R1/2 Внутр. |
||||
|
5х350 LP 1/2-В М20х1,5-В |
LP ½ Внутр. |
||||
|
5х35 М20х1,5-Н М20х1,5-Н |
М20х1,5 Нар. |
М20х1,5 Нар. |
2 |
0,7 |
|
|
5х35 К1/2-Н М20х1,5-Н |
К1/2-Нар. |
||||
|
5х35 R 1/2-Н М20х1,5-Н |
R 1/2-Нар. |
||||
|
5х35 G 1/2-Н М20х1,5-Н |
G 1/2-Нар. |
||||
|
5х35 LP 1/2-Н М20х1,5-Н |
LP 1/2-Нар. |
||||
|
5х35 М20х1,5-Н М20х1,5-В |
М20х1,5-Нар. |
М20х1,5 Внутр. |
3 |
0,59 |
|
|
5х35 К1/2-Н М20х1,5-В |
К1/2-Нар. |
||||
|
5х35 R 1/2-Н М20х1,5-В |
R 1/2-Нар |
||||
|
5х35 G 1/2-Н М20х1,5-В |
G 1/2-Нар. |
||||
|
5х35 LP 1/2-Н М20х1,5-В |
LP 1/2-Нар |
||||
