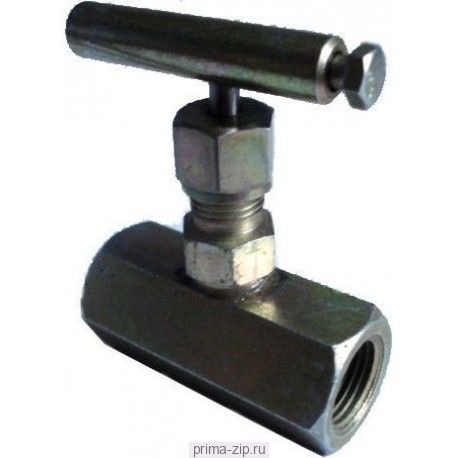

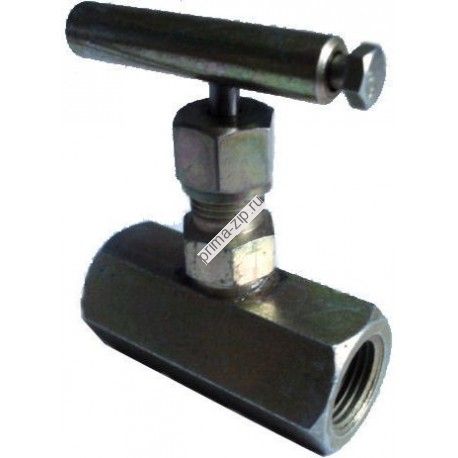

15нж54бк Клапан игольчатый
Описание 15нж54бк Клапан игольчатый
15нж54бк - вентиль запорный проходной игольчатый муфтовый. Клапан 15нж54бк использутся в качестве запорного устройства для приборов измерения давления, на линиях технологического и технического контроля. Вентиль изготовлен из нержавеющей стали, поэтому широко применяется в технологических трубопроводах с агрессивной средой.
Принцип работы клапана 15нж54бк. При вращении маховика обеспечивается поступательное движение шпинделя, который, двигаясь, поднимает или опускает золотник, перекрывая или открывая тем самым проходное отверстие в седле корпуса клапана.
Монтаж и эксплуатация 15нж54бк. Клапан 15нж54бк устанавливается в любом (вертикальном, горизонтальном) положении на трубопроводе. Рекомендуется установливать клапан в местах, доступных для осмотра и обслуживания. Направление движения рабочей среды должно совпадать с направлением стрелки, изображенной на корпусе. Среда не должна содержать никаких механических примесей. Предварительно установке рекомендуется вентиль проверить визуально и в случае обнаружения загрязнений - промыть и продуть. При гидравлических испытаниях трубопровода клапан должен быть открыт. Монтаж и демонтаж клапанов должен проводиться после снятия их с трубопровода. Категорически запрещается проводить работы по устранению неполадок при наличии давления рабочей среды в системе!!!
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 15нж54бк:
Условный проход DN, мм: 15
Давление: PN, кгс/см2: 250
Рабочая температура, гр.С: от -60 до +450
Температура окружающей среды, гр.С: от -60
Рабочая среда: нейтральные жидкости и газы, вода, пар, неагрессивные к материалу 12Х18Н10Т продукты
Материал клапана: 12Х18Н10Т
Климатическое исполнение: ХЛ1
Габаритные размеры, мм: 68 х 95
Масса, кг: не более 0,65
ВАРИАНТЫ ИСПОЛНЕНИЙ 15нж54бк:
муфтовый внутренняя-внутренняя Rc1/2-Rc1/2
с муфтой под манометр Rc1/2 - М20х1,5
