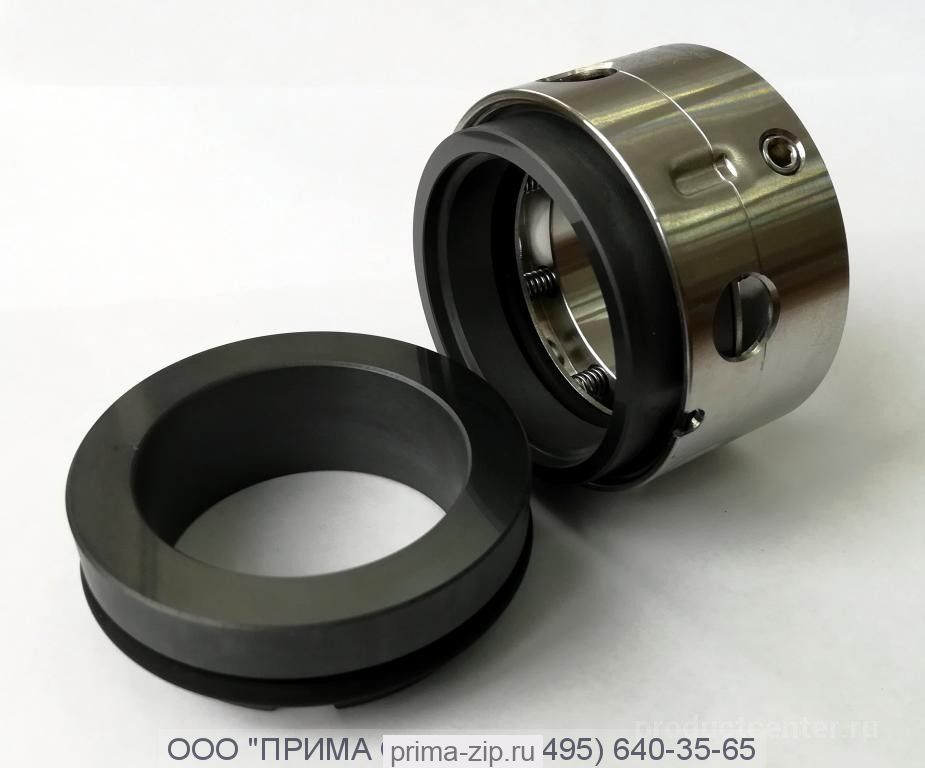

Торцевое уплотнение 251.71.070.824МК
Описание Торцевое уплотнение 251.71.070.824МК
Торцовые уплотнения марки 251 используются для насосов, перекачивающих химические растворы, кислоты(слабые или средние), щелочи.
Торцовое уплотнения типа 251:
| Перекачиваемые среды | Характеристики | Применяемые материалы |
| Химические растворы Слабые и средние кислоты и щелочи |
Диаметр вала от 14 до 100 мм Температура перекачиваемой среды от -40 до ~200C Давление < 1.0 MПa Линейная скорость < 20 м/сек |
графит, пропитанный смолой (R) - керамика (C) графит, пропитанный смолой (R) - карбид кремния (S) карбид кремния (S) - карбид кремния (S) графит, пропитанный смолой (R) - карбид вольфрама (W) карбид вольфрама (W) - карбид вольфрама (W) Материал вторичного уплотнения: нитрильный каучук - NBR (B) этиленпропиленовый каучук - EPDM (G) |
Установочные размеры торцового уплотнения типа 251(DIN 24960)
| Наименование | d, мм | D, мм | D1, мм | L1, мм | L2, мм |
| TU251-14 | 14 | 24.3 | 25 | 12.0 | 23.0 |
| TU251-16 | 16 | 26.3 | 27 | 12.0 | 23.0 |
| TU251-18 | 18 | 32.3 | 33 | 13.5 | 24.0 |
| TU251-20 | 20 | 34.3 | 35 | 13.5 | 24.0 |
| TU251-22 | 22 | 36.3 | 37 | 13.5 | 24.0 |
| TU251-24 | 24 | 38.3 | 39 | 13.0 | 27.0 |
| TU251-25 | 25 | 39.3 | 40 | 13.0 | 27.0 |
| TU251-28 | 28 | 42.3 | 43 | 12.5 | 30.0 |
| TU251-30 | 30 | 44.3 | 45 | 12.0 | 30.5 |
| TU251-32 | 32 | 46.3 | 48 | 12.0 | 30.5 |
| TU251-33 | 33 | 47.3 | 48 | 12.0 | 30.5 |
| TU251-35 | 35 | 49.3 | 50 | 12.0 | 30.5 |
| TU251-38 | 38 | 54.3 | 56 | 13.0 | 32.0 |
| TU251-40 | 40 | 56.3 | 58 | 13.0 | 32.0 |
| TU251-43 | 43 | 59.3 | 61 | 13.0 | 32.0 |
| TU251-45 | 45 | 61.3 | 63 | 13.0 | 32.0 |
| TU251-48 | 48 | 64.3 | 66 | 13.0 | 32.0 |
| TU251-50 | 50 | 66.3 | 70 | 13.5 | 34.0 |
| TU251-53 | 53 | 69.3 | 73 | 13.5 | 34.0 |
| TU251-55 | 55 | 71.3 | 75 | 13.5 | 34.0 |
| TU251-58 | 58 | 78.3 | 78 | 13.5 | 39.0 |
| TU251-60 | 60 | 80.3 | 80 | 13.5 | 39.0 |
| TU251-63 | 63 | 83.3 | 83 | 13.5 | 39.0 |
