ЗИП к насосу 1,1ПТ25Д1
Описание ЗИП к насосу 1,1ПТ25Д1
(ЗИП насоса 1.1ПТ25Д1М1)
|
Насос 1,1ПТ25Д1М1(Свесса) |
||
|
1 |
ЗИП насоса 1,1ПТ25Д1М1 |
1,1ПТ25Д1М1 |
|
2 |
Всасывающий клапан в сборе |
Н612.03.00.000 |
|
3 |
Седло |
Н612.03.00.001 |
|
4 |
Клапан |
Н612.03.00.002 |
|
5 |
Пружина |
Н612.03.00.003 |
|
6 |
Проставок |
Н612.03.00.004 |
|
7 |
Нагнетательный клапан в сборе |
Н612.04.00.000 |
|
8 |
Седло |
Н612.04.00.001 |
|
9 |
Клапан |
Н612.04.00.002 |
|
10 |
Пружина |
Н612.04.00.003 |
|
11 |
Проставок |
Н612.04.00.004 |
|
12 |
Клапан предохранительный |
1,1ПТ25Д1М1 |
|
13 |
Седло |
Н671.04.00.002 |
|
14 |
Пружина |
Н671.04.00.010 |
|
15 |
Клапан |
Н671.04.00.005 |
|
16 |
Плунжер |
Н671.00.00.005 |
|
17 |
Плунжер Н671.00.00.005 в сборе с уплотнением |
Н671.00.00.005 |
|
18 |
Уплотнение плунжера |
1,1ПТ25Д1М1 |
|
19 |
Корпус |
Н671.02.00.001 |
|
20 |
Манжетодержатель |
Н671.02.00.003 |
|
21 |
Втулка |
Н671.02.00.002 |
|
22 |
Втулка |
Н425.0.00.003 |
|
23 |
Кольцо |
Н612.05.00.003 |
|
24 |
Кольцо защитное |
Н612.05.00.006 |
|
25 |
Кольцо |
Н425.09.00.005 |
|
26 |
РТИ насоса 1,1ПТ25Д1М1 |
1,1ПТ25Д1М1 |
|
27 |
Вкладыши шатуна |
|

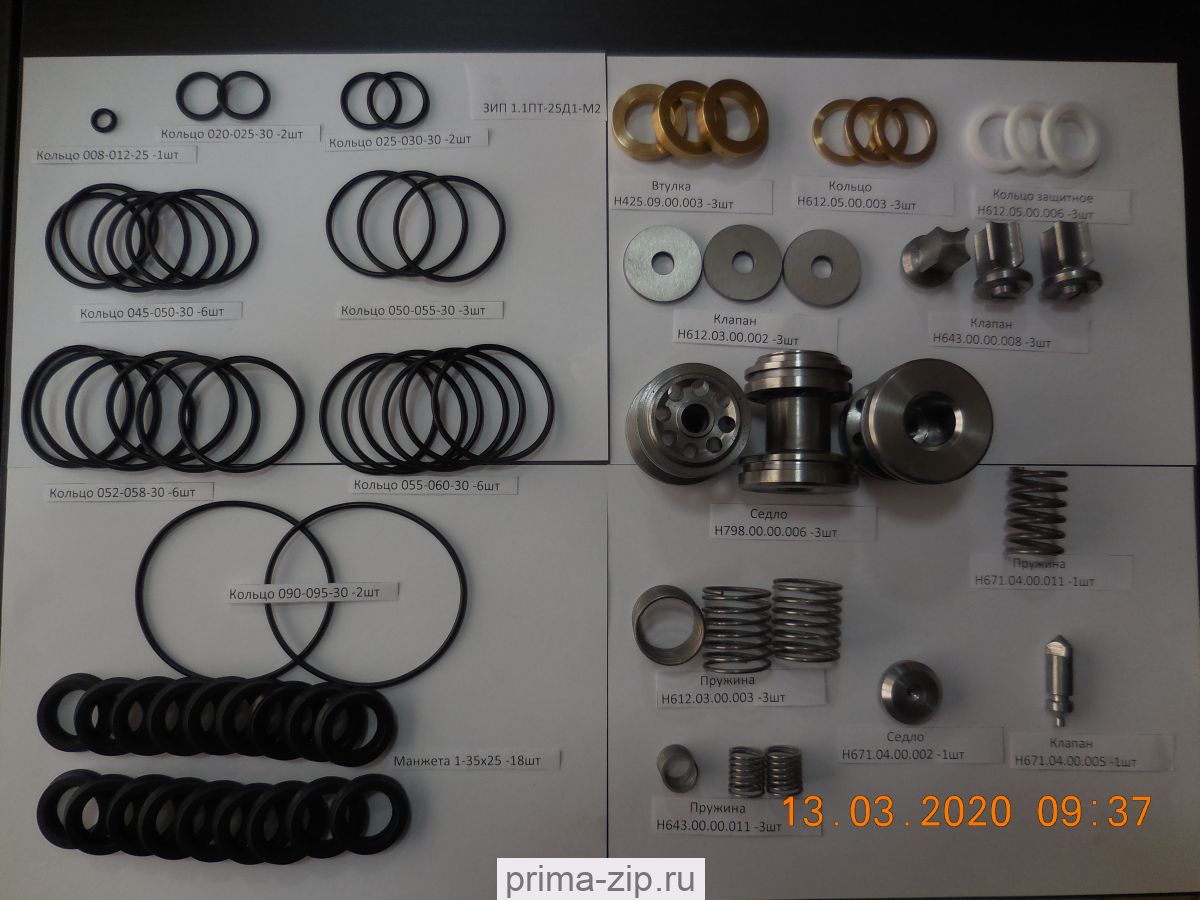

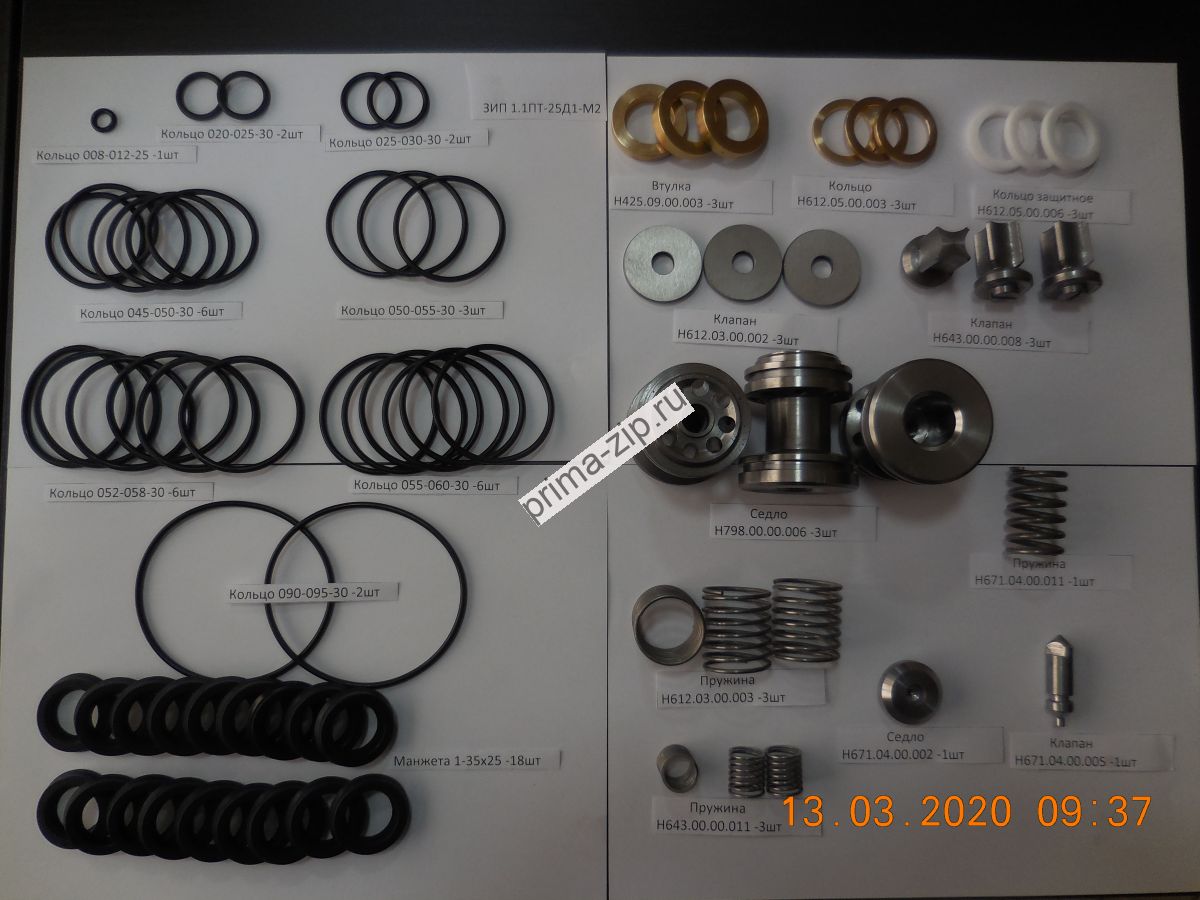

Состав ЗИП 1,1ПТ 25Д1М2 приведен в таблице ниже :
|
№ |
Наименование |
Обозначение |
Кол-во |
|---|---|---|---|
|
1 |
Втулка |
Н425.09.00.003 |
3 |
|
2 |
Клапан |
Н612.03.00.002 |
3 |
|
3 |
Клапан |
Н643.00.00.008 |
3 |
|
4 |
Клапан |
Н671.04.00.005 |
1 |
|
5 |
Пружина |
Н612.03.00.003 |
3 |
|
6 |
Пружина |
Н612.04.00.003 |
3 |
|
7 |
Пружина |
Н671.04.00.010 |
1 |
|
8 |
Кольцо |
Н612.05.00.003, ПТ25-1,1.02.15.405 |
3 |
|
9 |
Седло пред. |
Н671.04.00.002 |
1 |
|
10 |
Седло |
Н798.00.00.006 |
3 |
|
11 |
Кольцо защ. |
Н612.05.00.006 |
3 |
|
|
|
ф4К20 35х25х5 |
|
|
|
|
РТИ |
|
|
12 |
Кольцо |
008-012-25 |
1 |
|
13 |
Кольцо |
020-025-30 |
2 |
|
14 |
Кольцо |
025-030-30 |
2 |
|
15 |
Кольцо |
045-050-30 |
6 |
|
16 |
Кольцо |
050-055-30 |
3 |
|
17 |
Кольцо |
055-060-30 |
6 |
|
18 |
Кольцо |
090-095-30 |
2 |
|
19 |
Манжета |
35х25 |
18 |
